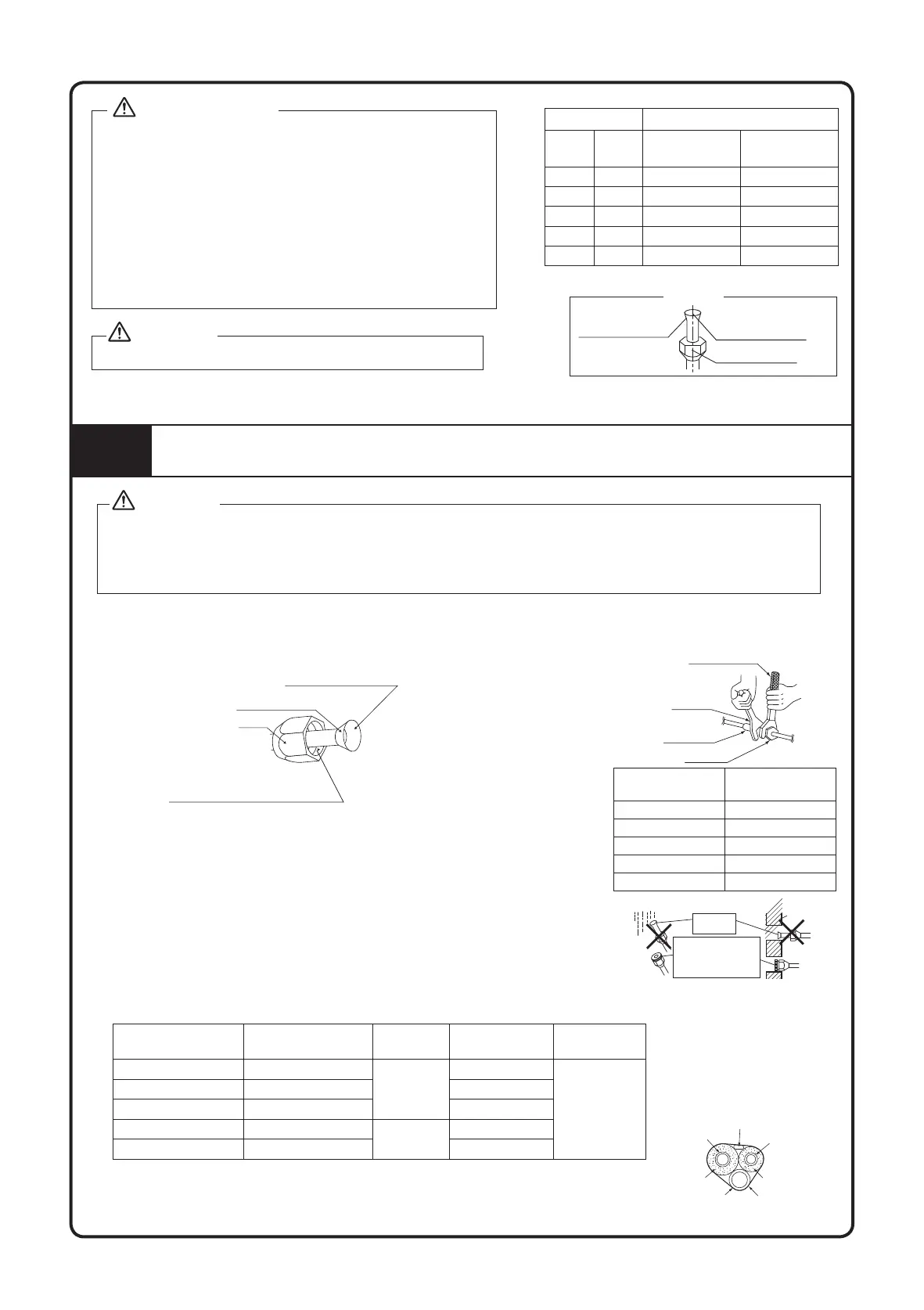

8-18
• Μην χρησιμοποιείτε ορυκτέλαιο στο σημείο συγκόλλησης.
• Εμποδίστε την είσοδο ορυκτέλαιου στο σύστημα, καθώς αυτό
μπορεί να μειώσει τη διάρκεια ζωής των μονάδων.
• Μην χρησιμοποιείτε ποτέ σωληνώσεις που έχουν χρησιμοποιηθεί
σε προηγούμενες εγκαταστάσεις.
• Χρησιμοποιείτε μόνο εξαρτήματα που παρέχονται μαζί με τη
μονάδα.
• Μην εγκαταστήσετε στεγνωτήρα σε αυτή τη μονάδα R32 για να
εξασφαλίσετε μεγαλύτερη διάρκεια ζωής.
• Το υλικό ξήρανσης μπορεί να διαλυθεί και να καταστρέψει το
σύστημα.
• Η λάθος συγκόλληση μπορεί να προκαλέσει διαρροή ψυκτικού
αερίου.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Μην επαναχρησιμοποιείτε ενώσεις που έχουν ήδη χρησιμοποιηθεί.
ΠΡΟΣΟΧΗ
4
ΣΩΛΗΝΩΣΗ ΨΥΚΤΙΚΟΥ
1) Χρησιμοποιήστε το παξιμάδι που έχει τοποθετηθεί στην κύρια μονάδα. (Για να αποφευχθεί ρωγμές στο παξιμάδι από την
επιδείνωση λόγω παλαιότητας).
2) Για να αποφύγετε τη διαρροή αερίου, εφαρμόστε λάδι ψύξης μόνο στην εσωτερική επιφάνεια της συγκόλλησης.
(Χρησιμοποιήστε λάδι ψύξης για το R32.)
3) Χρησιμοποιήστε γαλλικό κλειδί όταν σφίγγετε τα παξιμάδια για να αποφύγετε τη ζημία στα παξιμάδια και τη διαρροή αερίου.
ΠΡΟΣΟΧΗ
Ευθυγραμμίστε τα κέντρα και των δύο συγκολλήσεων και σφίξτε τα παξιμάδια 3 ή 4 στροφές με το χέρι. Στη συνέχεια,
σφίξτε τα καλά με τα κλειδιά.
1. Προσοχή στο χειρισμό του σωλήνα
1) Προστατέψτε το ανοικτό άκρο του σωλήνα από τη σκόνη και την υγρασία.
2) Όλες οι κάμψεις σωλήνων πρέπει να γίνονται όσο το δυνατόν πιο ήπια.
Χρησιμοποιήστε εργαλείο λυγίσματος σωλήνων για την κάμψη.
2. Επιλογή υλικών χαλκού και θερμομόνωσης
Όταν χρησιμοποιείτε εμπορικούς σωλήνες και εξαρτήματα χαλκού, τηρήστε τα ακόλουθα:
1) Μονωτικό υλικό: Αφρός πολυαιθυλενίου
Ρυθμός μεταφοράς θερμότητας: 0.041 έως 0.052W/mK (0.035 έως
0.045kcal/(mh •°C)
Η θερμοκρασία της επιφάνειας του σωλήνα ψυκτικού αερίου φτάνει τους 110°C μέγιστο,
Επιλέξτε υλικά θερμομόνωσης που αντέχουν σε αυτή τη θερμοκρασία.
2) Βεβαιωθείτε ότι έχετε μονώσει τις σωληνώσεις αερίου και υγρού και χρησιμοποιήστε τις διαστάσεις μόνωσης παρακάτω.
Μέγεθος σωληνώσεων,
mm (in)
Ελάχιστη ακτίνα
καμπυλότητας
Πάχος
σωλήνα
Μέγεθος θερμικής
μόνωσης
Πάχος θερμικής
μόνωσης
6.40 (1/4") 30mm ή περισσότερο
0.8mm
(C1220T-O)
I.D. 8-10mm
10mm ελάχ.
9.52 (3/8") 30mm ή περισσότερο I.D. 12-15mm
12.70 (1/2") 40mm ή περισσότερο I.D. 14-16mm
15.88 (5/8") 50mm ή περισσότερο
1.0mm
(C1220T-O)
I.D. 16-20mm
19.05 (3/4") 50mm ή περισσότερο I.D. 20-24mm
3) Χρησιμοποιήστε ξεχωριστούς σωλήνες θερμομόνωσης για σωλήνες ψυκτικού
αερίου και υγρού.
Ø Σωλήνας, D A (mm)
Ίντσα
mm Imperial
(Παξιμάδι με φτερά)
Rigid
(Συσφιγκτήρας)
1/4" 6.40 1.3 0.7
3/8" 9.52 1.6 1.0
1/2" 12.70 1.9 1.3
5/8" 15.88
2.2 1.7
3/4" 19.05
2.5 2.0
Η εσωτερική επιφάνεια
της ένωσης πρέπει να
είναι αψεγάδιαστη
Το άκρο του σωλήνα
πρέπει να μορφοποιηθεί
σε έναν τέλειο κύκλο.
Βεβαιωθείτε ότι έχει
τοποθετηθεί το παξιμάδι.
Έλεγχος
[Απλώστε λάδι]
Εφαρμόστε λάδι ψύξης στην εσωτερική
επιφάνεια της συγκόλλησης.
Μην εφαρμόζετε λάδι ψύξης
στην εξωτερική επιφάνεια.
Μην εφαρμόζετε λάδι ψύξης
στο παξιμάδι για να αποφύγετε
το υπερβολικό σφίξιμο.
Παξιμάδι
[Σύσφιγξη]
Γαλλικό κλειδί
Αγγλικό κλειδί
Ένωση σωλήνα
Παξιμάδι
Τοίχος
Βροχή
Τοποθετήστε
καπάκι
Εάν δεν υπάρχει καπάκι
ένωσης, καλύψτε το στόμιο
τηης συγκόλησης με ταινία
για να κρατήσετε τη βρωμιά
και το νερό έξω.
Μέγεθος σωλήνα,
mm (in)
Ροπή, Nm/(ft-lb)
6.40 (1/4") 18 (13.3)
9.52 (3/8") 42 (31.0)
12.70 (1/2") 55 (40.6)
15.88 (5/8") 65 (48.0)
19.05 (3/4") 78 (57.6)
Καλώδια μεταξύ των μονάδων
Σωλήνας
αποστράγγισης
Μόνωση υγρών
σωλήνων
Μόνωση
σωλήνα αερίου
Ταινία φινιρίσματος
Σωλήνας αερίου
Σωλήνας υγρού
