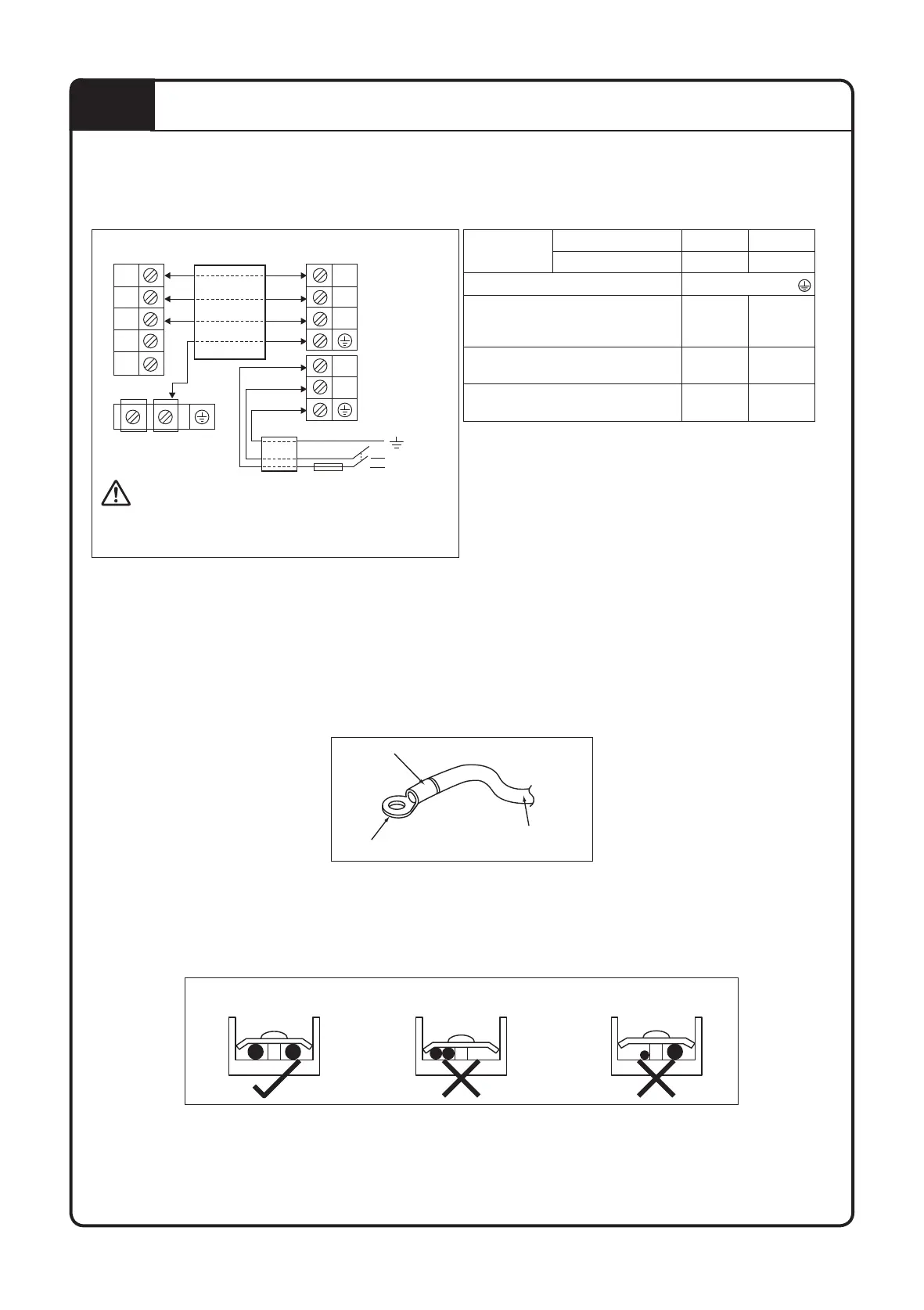

CÂBLAGE
IMPORTANT: * Les valeurs ci-dessus ne sont données qu’à titre indicatif. Elles doivent, par conséquent, être vérifiées
et choisies de façon à répondre aux lois et aux réglementations en vigueur dans le pays concerné.
Elles sont en plus fonction du type d’installation et des conducteurs utilisés.
** Le voltage adéquat doit être vérifié avec les données de l’étiquette sur l’appareil.
2
1
2
1
N
L
3
3
Bornier de l’unité
intérieure
Câble
d’interconnexion
Bornier de l’unité
extérieure
Câble d’alimentation électrique
Fusible/
disjoncteur
Interrupteur
principal
Alimentation
électrique
N/L2
L/L1
Il doit y avoir une
déconnexion tous pôles
au niveau de l’alimentation
secteur avec une séparation
des contacts d’au moins 3mm.
Modèle Intérieure (FTXC) 20/25/35B 50/60/71B
Extérieure (RXC) 20/25/35B 50/60/71B
Plage de tensions**
220-240V/~/50Hz +
Taille du câble d’alimentation
principale*
Nombre de conducteurs
mm
2
1,5
3
2,5
3
Taille des câbles d’interconnexion*
Nombre de conducteurs
mm
2
1,5
4
2,5
4
Calibre du fusible/disjoncteur
recommandé
**
A
16 20
• Tous les fils doivent être fermement connectés.
• Aucun fil électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du
moteur de ventilation.
• Le câble de connexion entre l’unité intérieure et l’unité extérieure doit être pincé en utilisant la fixation du cordon
fournie.
• Le cordon d’alimentation électrique doit être équivalent à H07RN-F qui est la norme minimum.
• Les connecteurs et les câbles du répartiteur ne doivent subir aucune pression externe.
• Tous les couvercles doivent être correctement fixés pour éviter tout vide.
• Utilisez des bornes à sertir rondes pour la connexion des fi ls au bloc d’alimentation. Connectez les fils en les
faisant correspondre aux indications du bornier. (Référez-vous au schéma de câblage apposé sur l’unité).
Fixez le manchon d’isolation
Borne à sertir ronde
Fil électrique
• Utilisez le bon tournevis pour serrer les vis du répartiteur. Utiliser un tournevis non adapté peut endommager la
tête de la vis.
• Ne pas trop serrer sous peine d’endommager la vis de bornes.
• Ne connectez pas de fils de sections différentes au même répartiteur.
• Réalisez le câblage de façon ordonnée. Le câblage ne doit pas obstruer les autres pièces ni le couvercle du
boîtier du répartiteur.
Connectez des fils de même
section des deux côtés.
Ne connectez pas de fils de
même section sur un côté.
Ne connectez pas de fils
de sections différentes.
