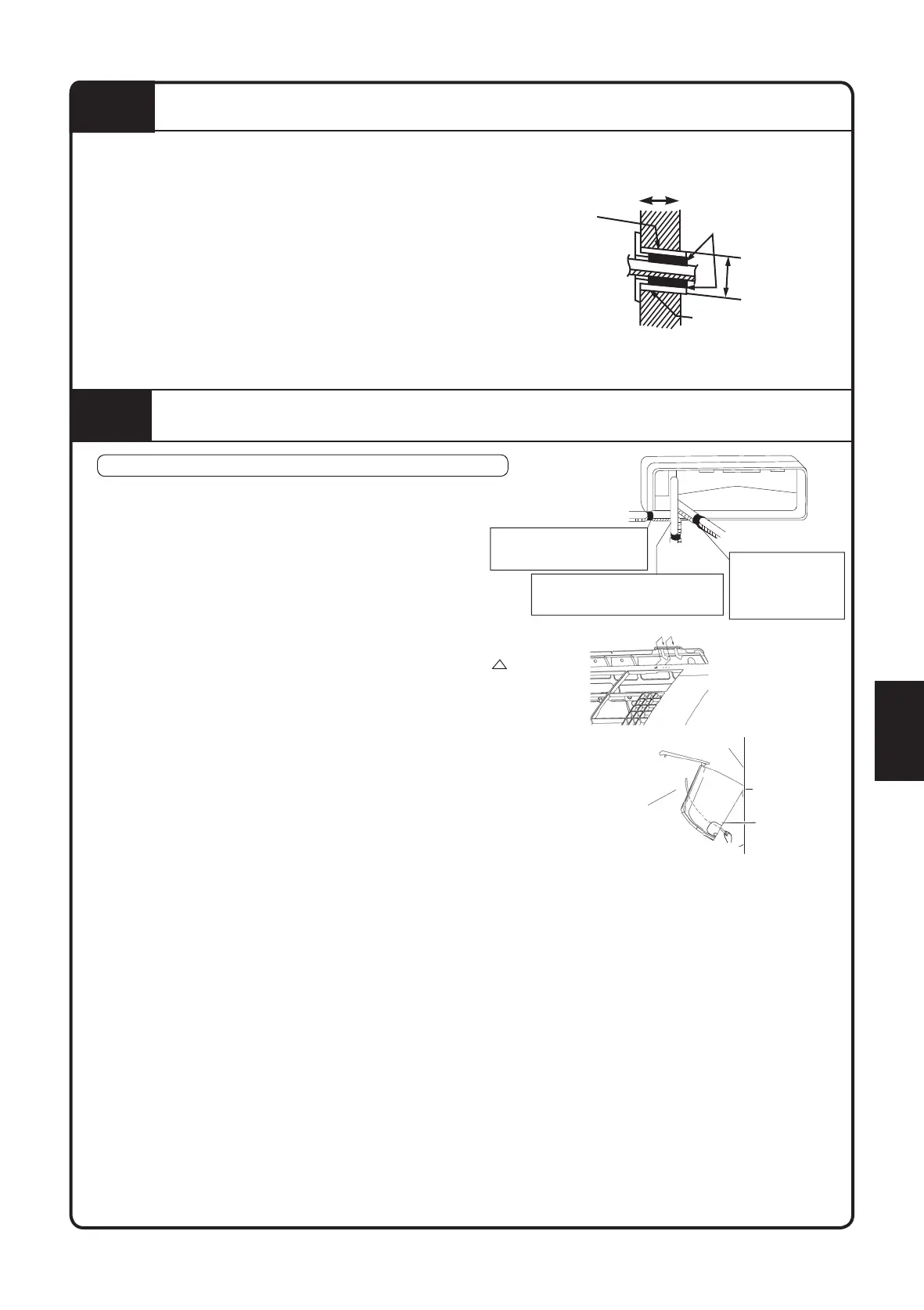

СВЕРЛЕНИЕ ОТВЕРСТИЯ В СТЕНЕ И ПРОКЛАДКА ТРУБЫ ЧЕРЕЗ СТЕНУ
• Для стен с металлическим каркасом или арматурой необходимо использовать встраиваемую трубу и покрытие
в сквозном отверстии, чтобы избежать нагревания, удара током или пожара.
• Все промежутки вокруг труб необходимо замазать замазкой,
чтобы предотвратить утечку воды.
1) Просверлите в стене сквозное отверстие диаметром
65 мм так, чтобы оно шло наружу под уклоном вниз
.
2) Вставьте трубу в отверстие.
3) Установите крышку на трубу.
4) После завершения прокладки труб для хладагента и
сливных труб законопатьте отверстие для трубы замазкой.
Труба в стене
(полевая поставка)
Изоляция (замазка)
(полевая поставка)
Внутри
Снаружи
Труба в стене
(полевая поставка)
Ø 65
Крышка для
отверстия в стене
(полевая поставка)
3
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Трубы справа, справа и сзади или справа и снизу.
1) Прикрепите сливной шланг к нижней стороне
труб с хладагентом клейкой лентой.
2) Скрепите трубы для хладагента и сливной шланг,
обмотав их изолентой класса .
3) Протяните сливной шланг и трубы с хладагентом через
отверстие в стене, затем повесьте внутренний блок на крюки
на монтажной пластине , руководствуясь маркировкой
на
верхней стороне внутреннего блока.
4) Откройте переднюю панель, затем откройте крышку для
сервисного обслуживания. (См. советы по установке).
5) Протяните соединительный провод блоков через сквозное
отверстие в стене и пропустите его через заднюю стенку
внутреннего блока. Протяните его спереди. Загните концы
проводов вверх, чтобы упростить дальнейшую работу. (Если
соединительный провод
предварительно требуется зачистить,
соедините концы проводов клейкой лентой.)
6) Нажмите на нижнюю раму внутреннего блока обеими руками,
чтобы зафиксировать его на крюках монтажной пластины .
Убедитесь, что провода не зацепляются за края внутреннего
блока.
Трубы справа и сзади
Пластина для монтажа
Пластина
для монтажа
Подвесьте здесь крюк для
внутреннего блока.
Направляющая
провода
Соединительный
провод
Зачистив заранее
концы соединительного
провода, обмотайте
концы проводов
изолентой класса .
Трубы с правой
стороны
Трубы справа
и снизу
Скрепите вместе
трубы для хладагента
и сливной шланг,
обмотав их изолентой
класса
Снимите крышку отверстия для
трубы здесь для подключения
труб справа и снизу
Снимите крышку отверстия
для трубы здесь для
подключения труб справа
