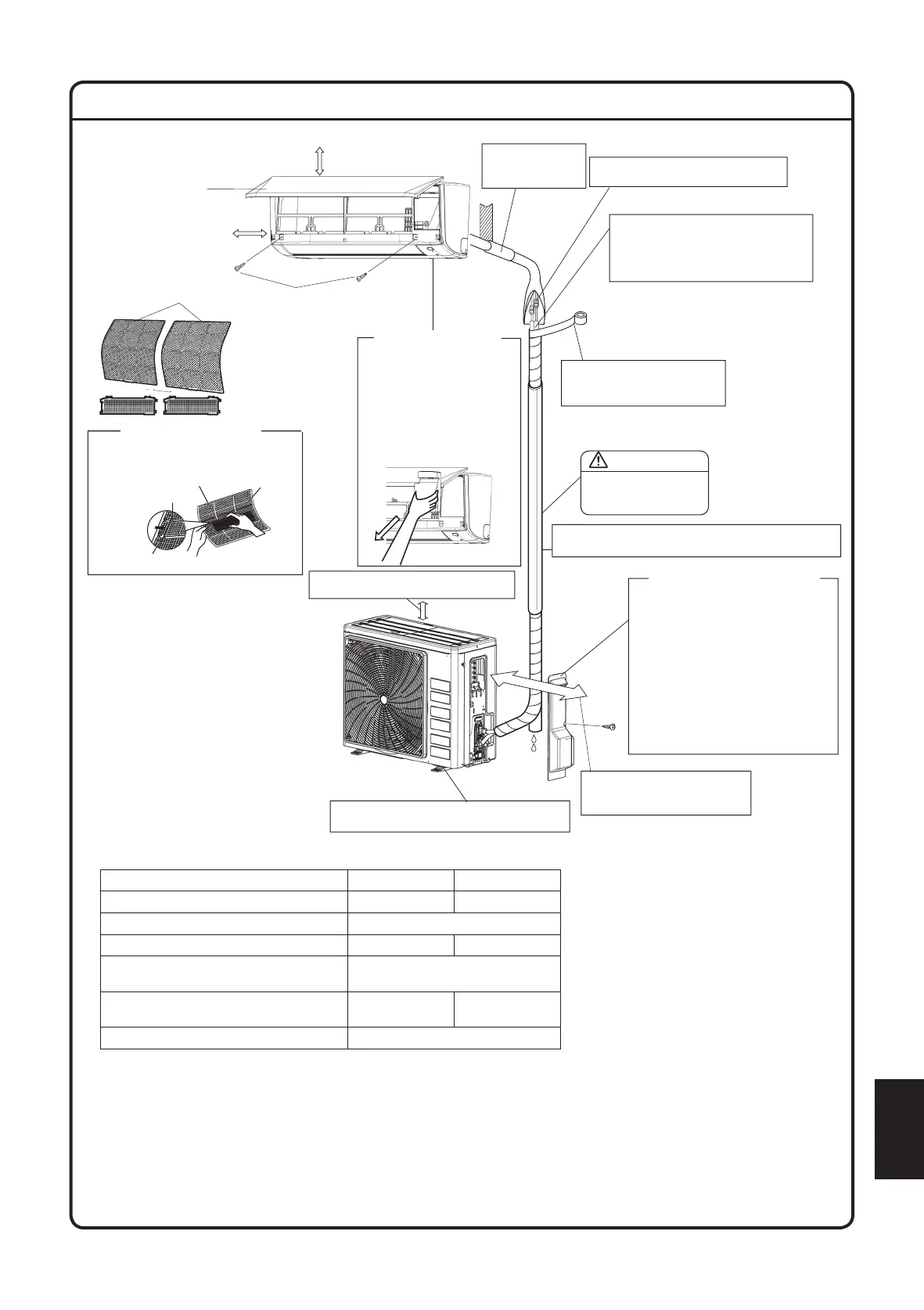

RYSUNKI INSTALACYJNE JEDNOSTKI WEWNĘTRZNEJ/ZEWNĘTRZNEJ
500mm from wall
Pokrywa serwisowa jest zdejmowalna
Metoda otwierania
1) Odkręcić śruby pokrywy
serwisowej
2) Wyciągnąć pokrywę serwisową
ukośnie w dół, w kierunku
wskazanym przez strzałkę.
3) Pociągnąć w dół.
Pokrywa serwisowa
55mm lub więcej z sufitu
Uszczelnić
szczeliny otworu
rury kitem.
Połączenie kielichowe powinno
być zainstalowane na zewnątrz
Przyciąć rurę izolacji termicznej do
odpowiedniej długości i owinąć ją
taśmą, upewniając się, że nie ma
szczeliny w linii przecięcia na rurze
izolacji.
Owinąć rurę izolacyjną
taśmą wykończającą od
dołu do góry
Instalację chłodniczą należy chronić przed fizycznym
uszkodzeniem. Zainstalować plastikową pokrywę lub odpowiednik.
PRZESTROGA
Ustawić długość
orurowania od 3m
do 30m
Pozostawić przestrzeń na
wykonywanie prac przy
instalacji i serwisowych.
Jeżeli istnieje niebezpieczeństwo upadku
urządzenia, użyć śrub w dolnej części.
Pozostawić 300mm przestrzeni
roboczej pod powierzchnią sufitu.
Filtry powietrza
Panel przedni
Filtr
powietrza
Rama filtra
Pokrywa
Filtr
przeciwzapachowy
Filtr przeciwzapachowy (2)
Śruby
(M4 x 12L)
55mm lub więcej od
ścian (z obu stron)
Jak zdjąć pokrywę zaworu
odcinającego.
• Wykręcić śrubę z pokrywy zaworu
odcinającego.
• Przesunąć pokrywę w dół, aby ją
wyjąć.
Jak przymocować pokrywę
zaworu odcinającego.
• Włożyć górną część pokrywy
zaworu odcinającego w jednostkę
zewnętrzną, aby ją zamontować.
• Dokręcić śruby.
Pokrywa zaworu odcinającego
RXC20/25/35 RXC50/60/71
Maks. dopuszczalna długość instalacji 20m 30m
Min. dopuszczalna długość instalacji** 3m
Maks. dopuszczalna wysokość instalacji 15m 20m
Dodatkowa ilość czynnika chłodniczego wymagana
do rury chłodniczej przekraczającej długość 7,5m*
17 g/m
Przewód gazowy
3/8 cala
(9,52mm)
1/2 cala
(12,7mm)
Przewód cieczowy 1/4 cala (6,4mm)
* Należy pamiętać, aby dodać odpowiednią ilość dodatkowego czynnika chłodniczego.
Nieprzestrzeganie zalecenia może doprowadzić do obniżenia wydajności.
** Sugerowana najkrótsza długość rury wynosi 10 stóp (3m), aby uniknąć hałasu z jednostki zewnętrznej i drgań.
(Dźwięk mechaniczny i drgania mogą pojawić się w zależności od tego, jak urządzenie jest zainstalowane oraz środowiska,
w którym jest używane).
500 mm od ściany
