11-20
7

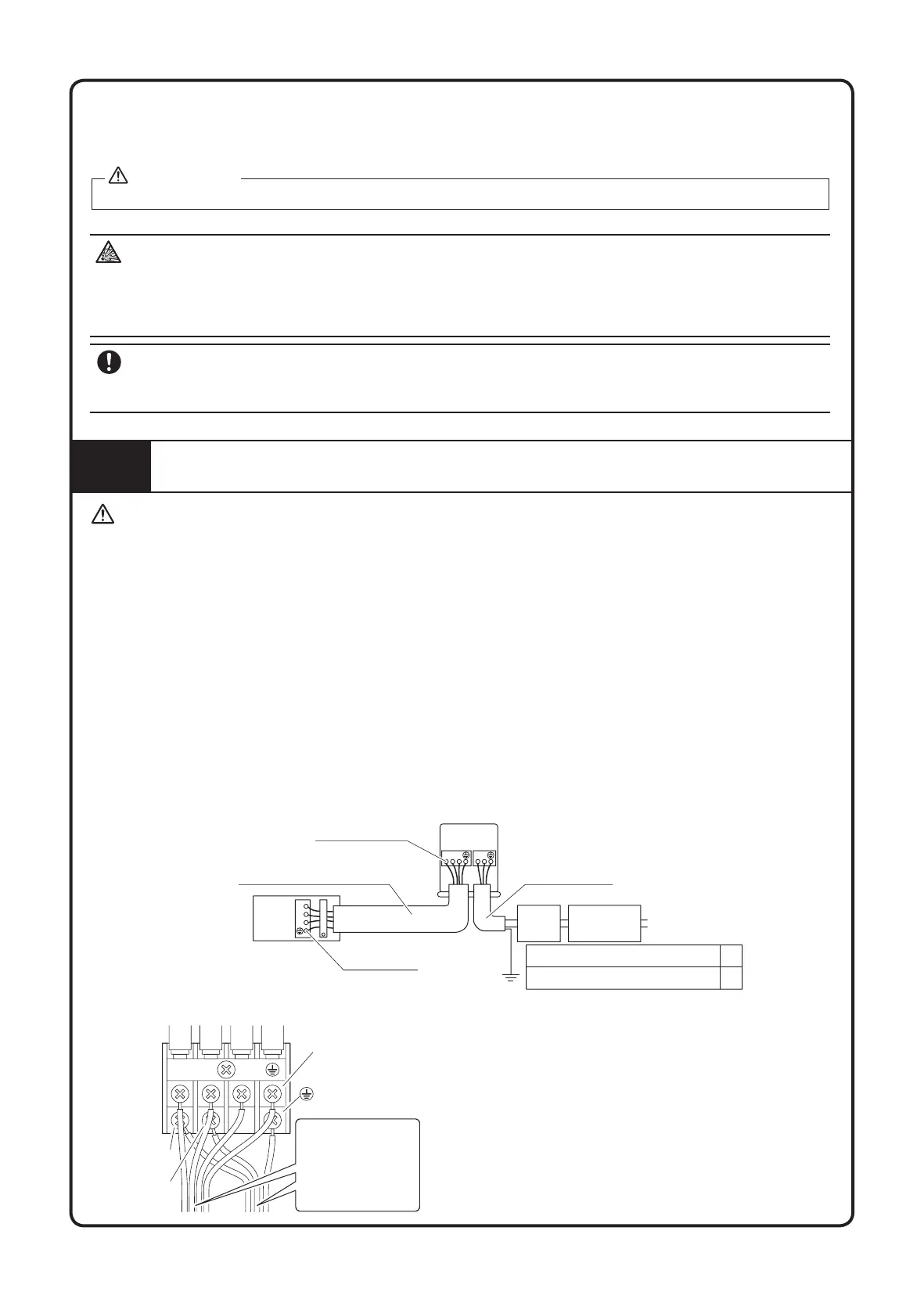

OKABLOWANIE
OSTRZEŻENIE
• Nie należy używać gwintowanych przewodów, przedłużaczy lub połączeń typu gwiazda. Nieprzestrzeganie zalecenia
może doprowadzić do przegrzania, porażenia prądem lub pożaru.
• Nie używać zakupionych lokalnie części elektrycznych wewnątrz produktu. (Nie rozgałęziać zasilania do pompy
spustowej itd. z bloku zacisków). Może to spowodować porażenie prądem lub doprowadzić do pożaru.
• Należy zamontować wyłącznik różnicowo-prądowy. (Taki, który jest w stanie obsługiwać wyższe harmoniczne).
(Niniejsze urządzenie korzysta z inwertera. Dlatego należy używać wyłącznika różnicowo-prądowego, który jest
w stanie obsługiwać wyższe harmoniczne, aby uniknąć wadliwego działania wyłącznika).
• Używać wielobiegunowego wyłącznika z odłącznikiem z co najmniej 3 mm (1/8 cala) pomiędzy szczelinami punktów styku.
• Podczas wykonywania okablowania, uważać, aby nie ciągnąć za przewody.
• Nie podłączać przewodu zasilania do jednostki wewnętrznej. Może to spowodować porażenie prądem lub
doprowadzić do pożaru.
• Nie włączać wyłącznika bezpieczeństwa do momentu zakończenia wszystkich prac.
1) Zdjąć izolację z przewodu (20 mm).
2) Podłączyć przewody łączące między jednostką wewnętrzną a zewnętrzną tak, aby numery zacisków pasowały do
siebie. Dokręcić prawidłowo śruby zaciskowe. Do dokręcania śrub zalecany jest płaski wkrętak.
Śruby są zapakowane razem z zespołem listew zaciskowych.
1
2
3
123
L N
1
2
3
Solidnie przymocować przewody
za pomocą śrub zaciskowych.
Przewód zasilania 3-żyłowy 2,5mm
2
lub więcej 60245 IEC 57 H07RN-F
Zasilanie
50 Hz 220-240 V
Wyłącznik
Wyłącznik
różnicowoprądowy
RXC20/25/35*
16 A
20 A
RXC50/60/71*
Przewód łączący 4-żyłowy 1,5mm
2
lub więcej 60245 IEC 57 H07RN-F
Solidnie przymocować przewody
za pomocą śrub zaciskowych.
Uziemienie
Zespół listew zaciskających
zasilania
L
N
Ułożyć przewody
w taki sposób, aby
pokrywa serwisowa
i pokrywa zaworu
odcinającego
pasowały
prawidłowo.
Wymuszone chłodzenie
Używanie przełącznika ON/OFF (wł./wył.) jednostki wewnętrznej
Nacisnąć i przytrzymać przez co najmniej 5 sekund przełącznik ON/OFF (WŁ./WYŁ.). (Tryb uruchomi się).
• Tryb wymuszonego chłodzenia wyłączy się po około 15 minutach.
Aby wyłączyć tryb, należy nacisnąć przełącznik ON/OFF (WŁ./WYŁ.) jednostki wewnętrznej.
Po zamknięciu zaworu odcinającego cieczy, zamknąć zawór odcinający gazu w ciągu 3 minut, następnie wyłączyć tryb wymuszonego chłodzenia.
PRZESTROGA
Odsysanie
NIEBEZPIECZEŃSTWO: RYZYKO WYBUCHU
Odsysanie - Przeciek czynnika chłodniczego W przypadku odsysania systemu i przecieku w obiegu chłodniczym:
• NIE używać automatycznej funkcji odsysania urządzenia, za pomocą której można zebrać cały czynnik chłodniczy
z systemu do jednostki zewnętrznej. Możliwa konsekwencja: Samozapalenie i wybuch sprężarki z powodu przedostawania
się powietrza do działającej sprężarki.
• Użyć oddzielnego systemu odzyskiwania, aby sprężarka urządzenia NIE musiała pracować.
UWAGA
Podczas odsysania, przed wymontowaniem rur czynnika chłodniczego, należy wyłączyć sprężarkę. Jeżeli sprężarka nadal
pracuje i zawór odcinający jest otwarty podczas odsysania, powietrze zostanie zassane do systemu. Nieprawidłowe ciśnienie
w cyklu chłodniczym może doprowadzić do awarii sprężarki lub uszkodzenia systemu.
