Brancher ces câbles aux câbles correspondants à
l'intérieur de l'entretoise, au moyen des connecteurs
rapides prévus à cet effet, en veillant à ce qu'ils n'interfèrent
pas avec les parties en mouvement de la porte.
Effectuer les connexions de ces câblages de l'armoire
électrique de la manière indiquée dan le Figure 20.
4.2 Connexions des accessoires et des
précommandes
4.2.1 Photocellules de sécurité

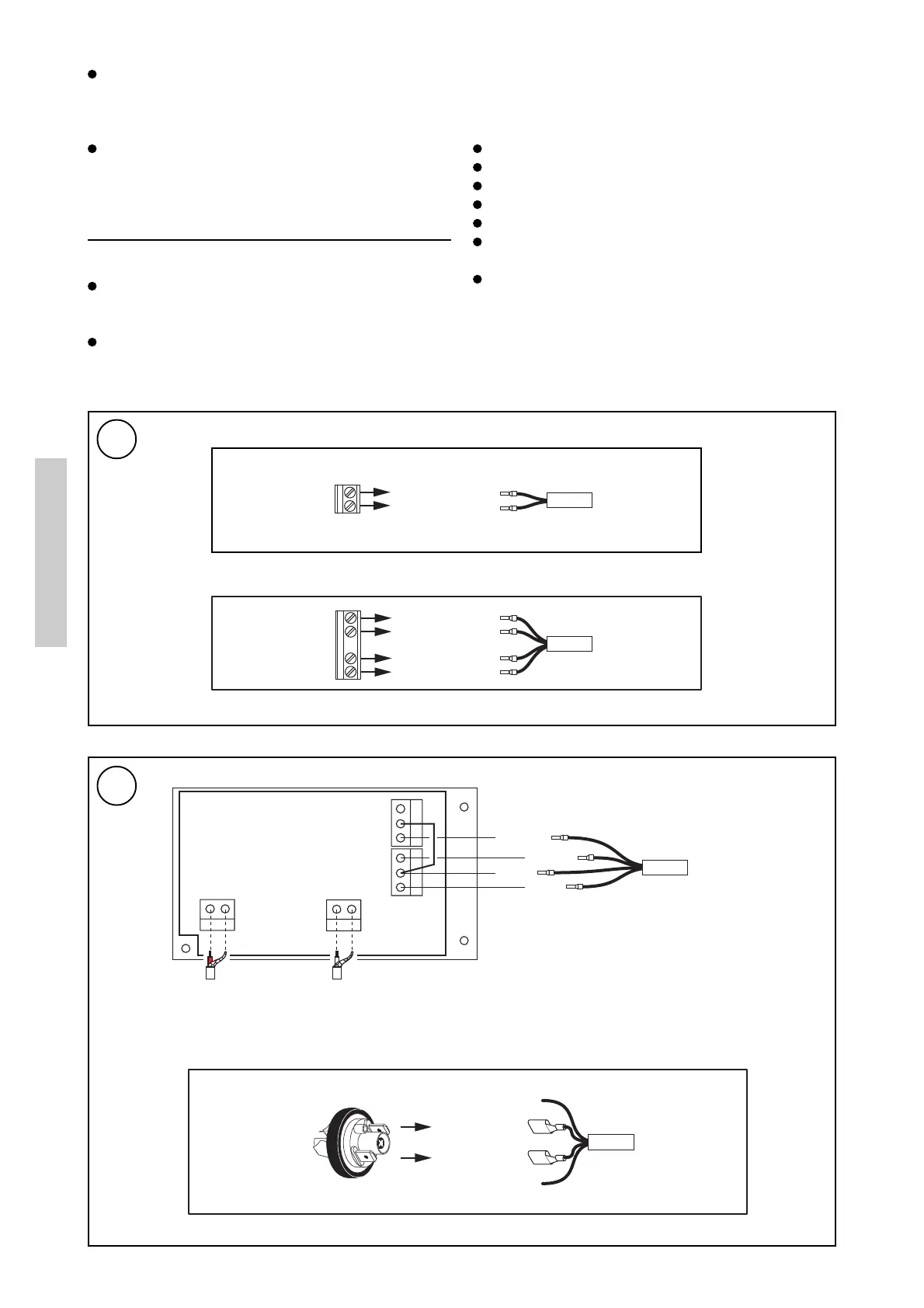

Effectuer les branchement comme indiqué dans la
Fig. 18.
4.2.2 Bourrelet de sécurité
Effectuer les connexions comme indiqué dans la
Fig. 19, en se référant au dispositif de sécurité sur le
bourrelet (pressostat ou Sicur).
4.2.3 Précommandes, sécurités et accessoires
(options)
Les dispositifs accessoires de commande ou de
sécurité éventuels (options) tels:
Radar à micro-ondes.
Détecteur à spire magnétique.
Récepteur radio.
Bouton-poussoir darrêt d'urgence.
Bouton-poussoir supplémentaire de commande d'ouverture
Bouton-poussoir supplémentaire de commande de
fermeture
Clignotant.
doivent être branchés à la boîte à bornes des
commandes de l'armoire électrique en tenant compte
des indications contenues au paragraphe 4.3 des
instructions éventuellement annexées aux dispositifs.
Les câbles pour la connexion de ces dispositifs ne sont
pas fournis.
19
0
Càblage
photocellule
d’émission
A934E

Noir
0
1
n.c.
Càblage
photocellule
récepteur
A934C/D
Blanc
Marron
Noir
Bleu
1
Bleu
Photocellule
LAB 22
récepteur
(RX)
Photocellule
LAB 22
émetteur
(TX)
Rouge
émetteur
Blanc
recepteur
Càblage
bourrelet
de securité
A935A
Blanc
Rouge
Bleu
Noir
TX
0 -
1 +
41
NO
NC
C
RX
Non utilesé
Bleu
Blanc
Pressostat
bourrelet 
de securité
SICUR
Càblage
bourrelet
de sécurité
A935A
Non utilesé
