DITEC Flash C User Manual

- 59 -
0DT721 01/05/2005 DITEC S.p.A.
DEUTSCH
20
4.3 Funktionieren des Steuerung

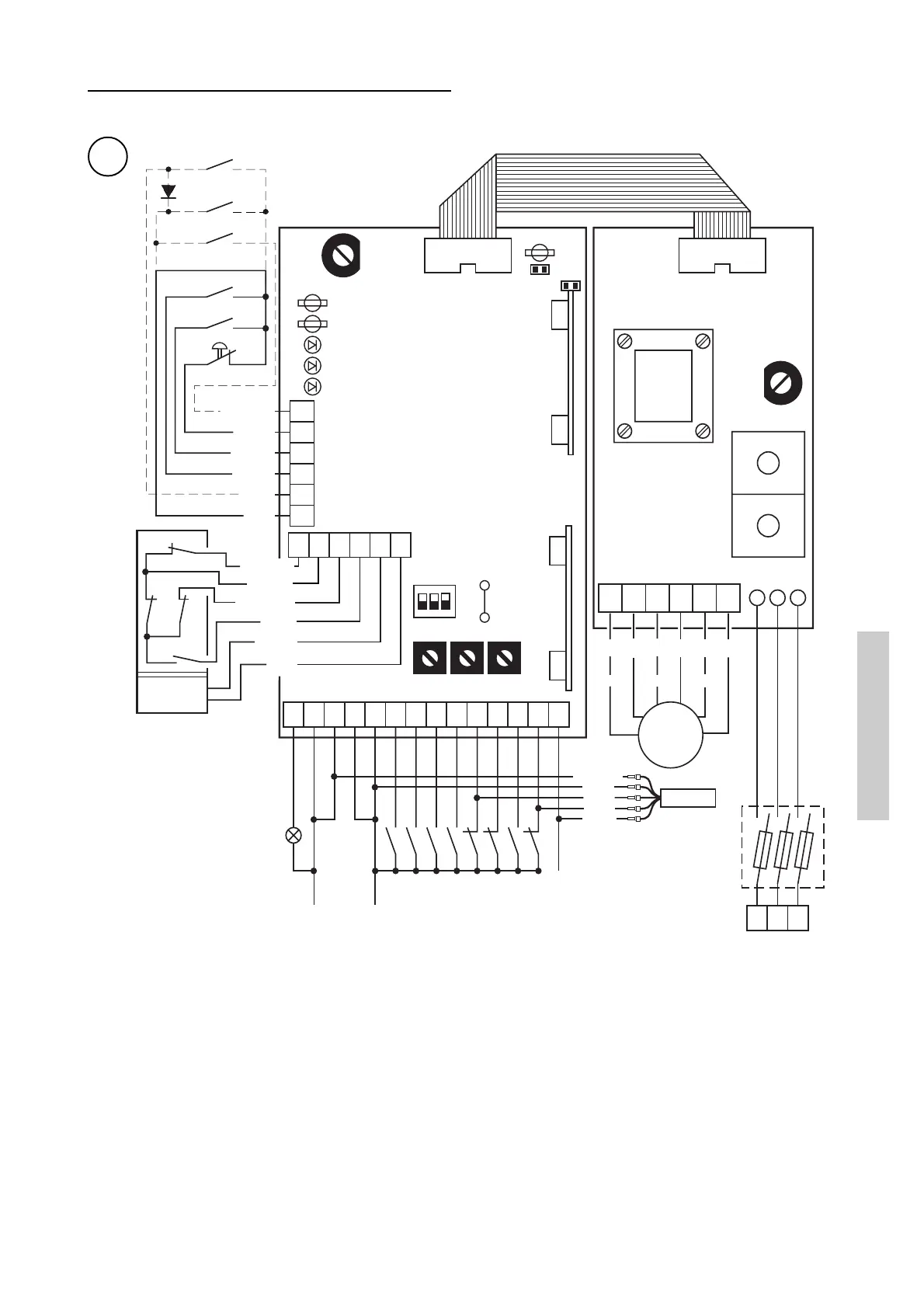

Verbindungsschema Kontrollgerät QE 44
DIP SWITCH
DIP 1: Vorblinken während der Öffnung
OFF = Abwesend
ON = Fest to 3s
DIP 2: Wahl der Öffnungsgeschwindigkeit
OFF = bei Eletktromotore mit einer Geschwindigkeit
ON = bei Eletktromotore mit zwei Geschwindigkeit
Für FLASH Tor stellen ON
DIP 3: Auswahl Sicherheitsmodus
OFF = Ausschluss beim Öffnen
ON = Freigabe beim Öffnen
R16 : Gebrückt = Normal - Bremse
Nicht gebrückt = Aktiv - Bremse
EINSTELLUNGEN
RP = Einstellung der Teilöffnung
(1 - 3s) hohe Geschwindigkeit
(2 - 6s) niedrige Geschwindigkeit
LC = Vorauszeit des Binklichtes während dem
Schließvorgang (0 - 15s)
TC = Zeit des automatischen Schließvorgang (0-30s)
Rot
13 12 11 0 -F +F
FRENO
FA FC
14 0 0 1 1 2 3A3B 4 8 9 20 40 41
Output -
24V . . ./0.3 A +
A
B
RP LC TC
DIP
ON123
R16
OPEN
1 2 3
4P
9P20
F5
Q.E.
F4
W Z V Y U X
L3 L2 L1
Fusibili
F8 A
400 V~
Blau
CH
AP
MAN.
AUT.
1N5404
T S R
F4 = F630 mA
F5 = F5A
J10
J8
SAFETY
J9
A936A
N
C
T
8/40
FA
FC
LD1
LD2
LD3
FS
FR

Teil ffnung
NOTFALL
Orange
Weiß
Violett
Braun
Rot
Orange
Braun
Schwarz
Blau
Weiß
Blinkleuchte 24V/50W
Automatisches schließen
öffnet seite
öffnet seite
Schließt
Umkehrsicherung beim schließen
Stopsicherung
Teilöffnung
SchließKanntensicherung
Phototest
Braun
Schwarz
Blau
Grau
Weiß
M
3~
Motor
1
23
4
5
6
Rot
Rot
Rot
