DITEC Flash C - Maßnahmen zur Überprüfung des Durchgangs; Montage des Tores und der Komponenten

- 52 -
0DT721 01/05/2005 DITEC S.p.A.
DEUTSCH
M
3. MONTAGE DES TORES UND DER KOMPONENTEN
3.1 Maßnahmen zur Überprüfung des Durchgangs

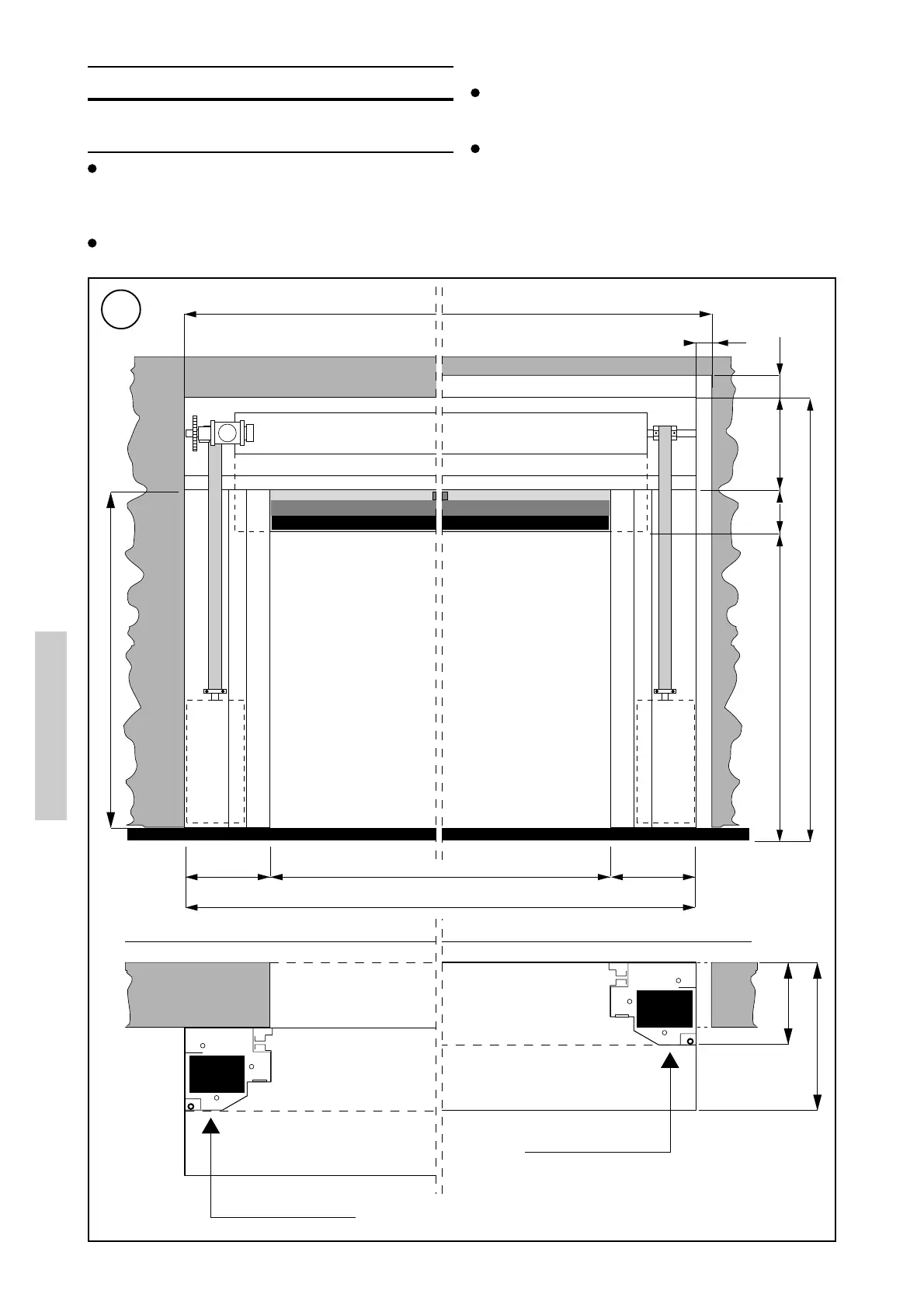

(Abb. 1)
Abmessungen des Durchgangs mit denen des
gelieferten Tores vergleichen. (Toleranzstreifen für die
Installation in der lichten Durchgangsbreite
berücksichtigen)
Sicherstellen, daß bereits existierende Hindernisse
den Einbau der Metallkonstruktion nicht verhindern.
Sicherstellen, daß die Auflageflächen eben sind und
gegebenenfalls mittels geeigneter Zwischenscheiben
ausgleichen.
Kontrolle zur Beschaffenheit der
Durchgangskonstruktion: Es muß eine sichere
Befestigung des Tores mittels Bügeln, Füßen oder
Dübeln möglich sein. Gegebenenfalls muß eine geeignete
selbsttragende Metallkonstruktion eingebaut werden.
1
240
440
Installation außerhalb des
lichten Durchgangs
20
250
250
Gesamtbreite
Durchgangsbreite
Seite mit Gegengewicht
Durchgang vertikal
Gesamthöhe
290
200
Installation innerhalb des
lichten Durchgangs
50
Höhe Seitenpfosten
Seite mit Gegengewicht
