DITEC Flash C - Dotazioni Ed Attrezzature; Fissaggio Dei Montanti Verticali

- 5 -
0DT721 01/05/2005 DITEC S.p.A.
ITALIANO
3.2 Dotazioni ed attrezzature
La dotazione di accessori standard prevede N° 4 staffe
angolari di fissaggio.
Dimensione dei tasselli per il fissaggio delle basi dei
montanti verticali (non in dotazione): M8.
Dimensione dei bulloni o tiranti da utilizzare per il
fissaggio dei montanti verticali alla parete (non in dota-
zione): M8.

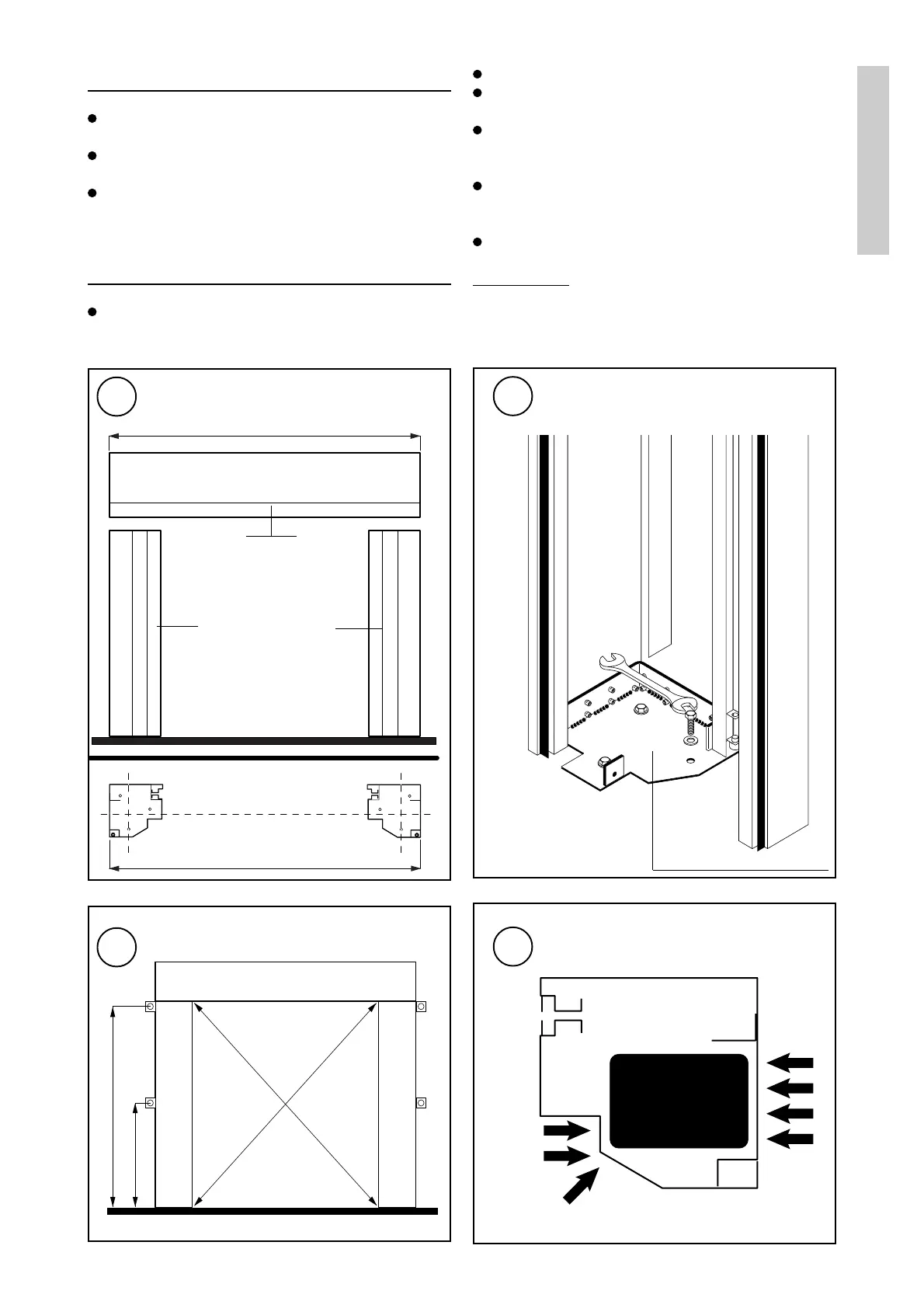

3.3 Fissaggio dei montanti verticali
Aprire i coperchi dei montanti verticali dopo aver tol-
to le tre viti a testa esagonale e le relative viti autofilet-
tanti.
5
Contrappeso
Sezione
montante
verticale
Non forare in queste zone
3
Base montante verticale
4
H
1/2 H
"X"
"Y"
X= Y ± 10 mm
A
B
A e B = Punti di ancoraggio
2
L
L
Traversa
Montanti verticali
Misurare l'ingombro totale della traversa (L).
Contrassegnare sul pavimento l'esatta posizione dei
montanti verticali. (Fig.2)
Fissare le basi dei due montanti verticali, in corri-
spondenza dei contrassegni, mediante appositi tassel-
li. (Fig. 3)
Mettere a piombo i montanti verticali e fissarli in cor-
rispondenza dei punti indicati (A) e (B) utilizzando le
apposite staffe angolari. (Fig. 4)
Verificare l'ortogonalità del montaggio misurando le
diagonali.
ATTENZIONE: è assolutamente vietato forare i mon-
tanti verticali in corrispondenza delle zone di scor-
rimento contrappesi. (Fig. 5)
