FRANÇAIS
- 39 -
0DT721 01/05/2005 DITEC S.p.A.

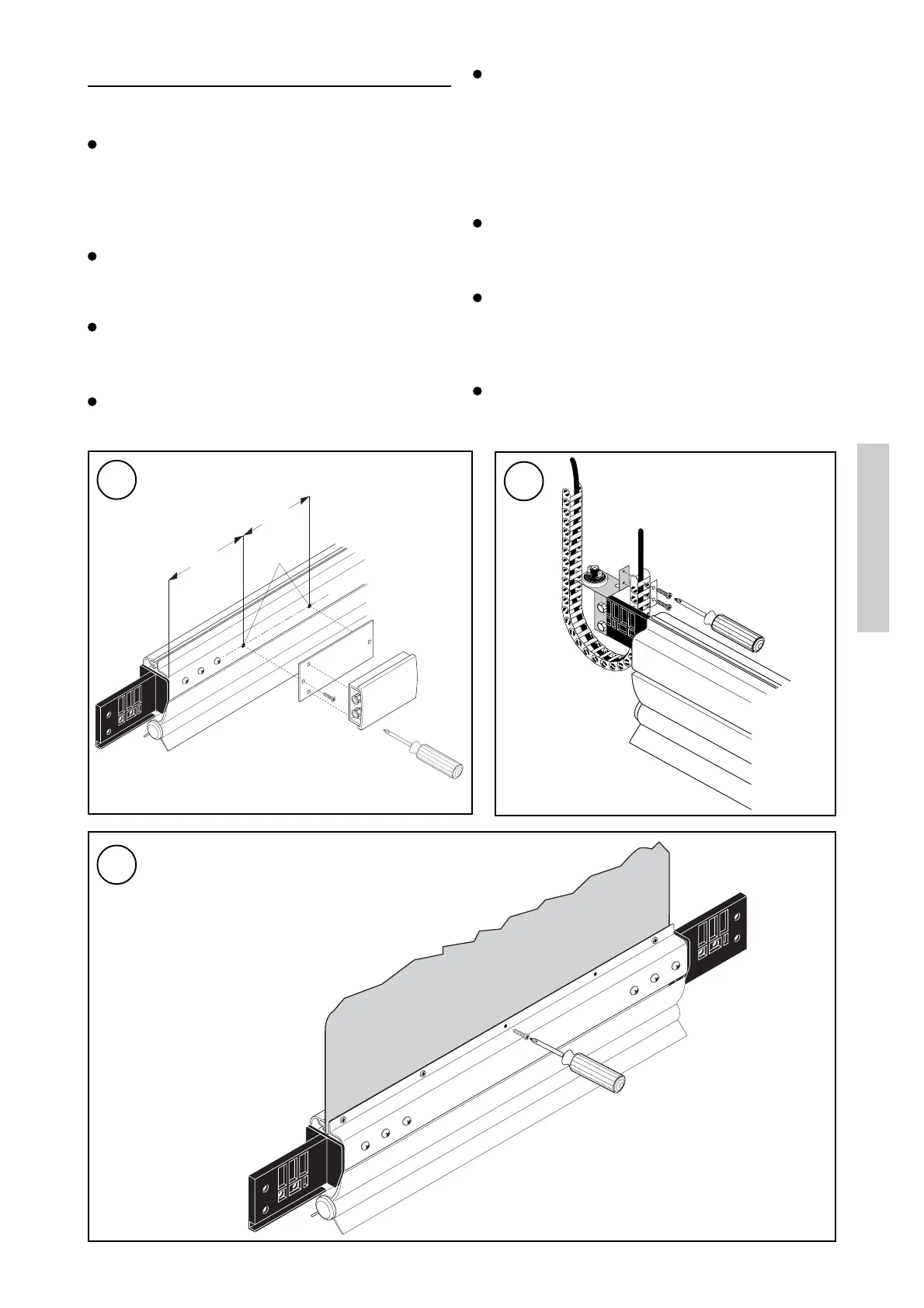

3.6 Montage du bourrelet de sécurité
3.6.1 MONTAGE DU SICUR sur le bourrelet de
sécurité (en option)
Le bourrelet de sécurité, dans le ças ou le soit prevu
le dispositif SICUR,est fourni avec les capsules des
photodiodes TX et RX déjà introduites dans les profilés
en caoutchouc. Les câbles de branchement à
l’amplificateur sortent du trou déjà prévu sur le profilé
en caoutchouc et sont protegés par une gaine spéciale.
Fixer l’amplificateur sur le bourrelet de sécurité en
suivant les mesures indiquées, Fig.11.
3.6.2 Fixation du bourrelet de sécurité au panneau
Débloquer manuellement le frein moteur en agissant
sur le levier arrière par rapport au motoréducteur et
dérouler complètement le panneau. Bloquer le frein
moteur à nouveau à l’aide du levier.
Fixer le bourrelet de sécurité au panneau comme
indiqué dans la Fig.12.
11
12
ATTENTION: la côté du bourrelet ou est montée le
pressostat ou d’où sortent les câbles des photocellules
(dans le cas d’un dispositif Sicur optionnel) doit résulter
en correspondence avec la colonne de gauche, à
l’intérieur de laquelle est fixée la chaîne porte-câbles.
3.6.3 Fixation de la chaîne porte-câbles au bourrelet
de sécurité
La chaîne porte-câbles est déjà fixée dans la colonne
de gauche avec le câble relatif. Lier l’extrémité de la
chaîne porte-câbles au patin en nylon du bourrelet,
Fig.13.
S’assurer manuellement que toutes les mailles
permettent la correcte rotation de la chaîne porte-
câbles. Au cas où il y aurait des obstacles presents,
vérifier les mailles montées à l’invers et les positionner
correctement.
Pour les branchements du câble au dispositif de
sécurité du bourrelet, voir par. 4.2.2.
150
142
ø 3,1
13
