- 57 -
0DT721 01/05/2005 DITEC S.p.A.
DEUTSCH
4. ELEKTRISCHE ANSCHLÜSSE UND
INBETRIEBNAHME
4.1 Anschlüsse Schaltkasten / Tor

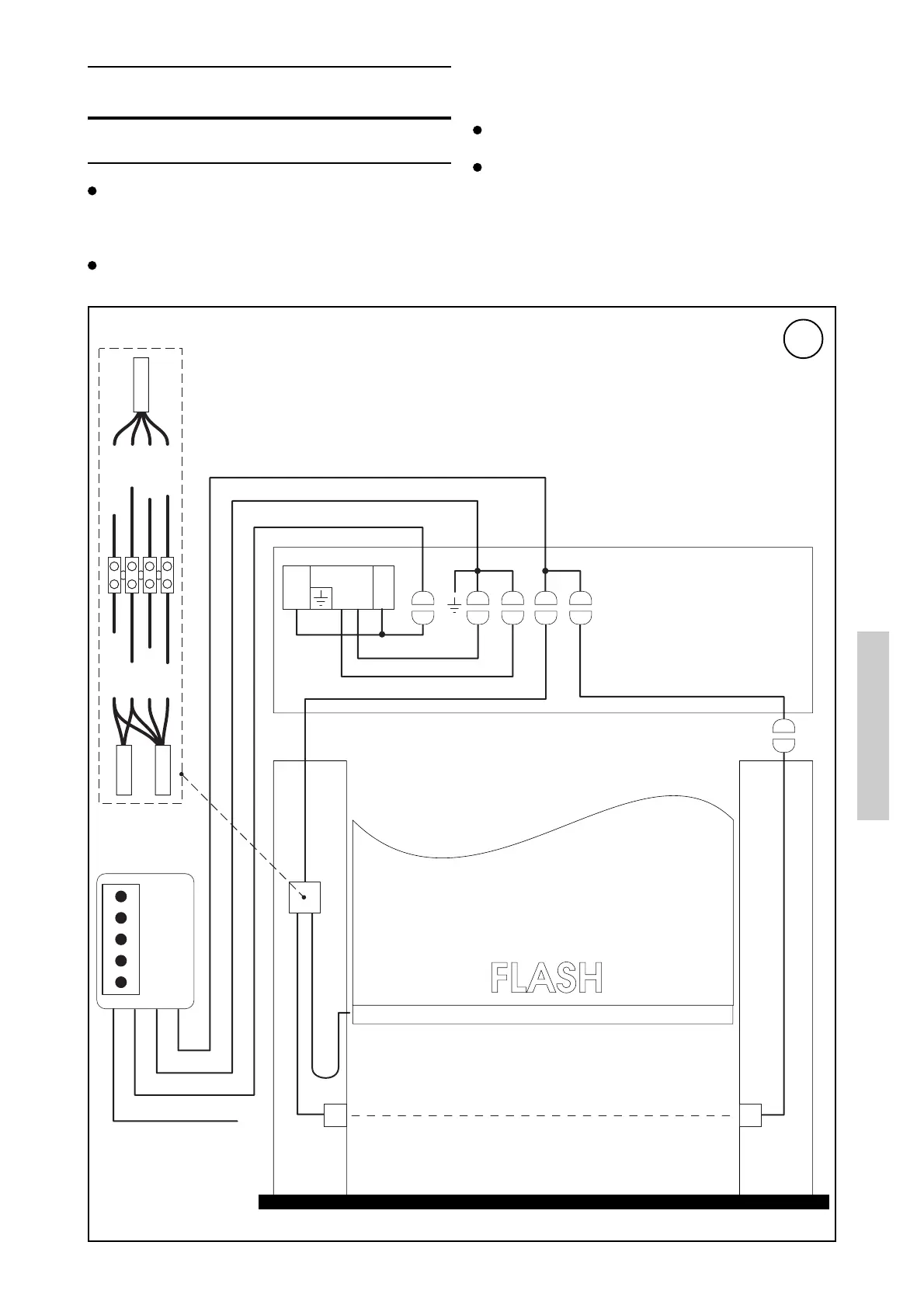

In Schema 17 werden die gelieferten Verkabelungen
und ihre Position im Tor angegeben; jede Verkabelung
wird durch einen eigenen Code auf einem Aufkleber
kenntlich gemacht.
Verkabelungen A935B, A934E, A935A, A934C/D
A935 D/E sind bereits in Stellung gebracht und in der
Konstruktion (Seitenpfosten und Querhalterung)
befestigt.
Verkabelungen A936A, A933A und A932A werden
getrennt geliefert.
Anschlüsse dieser Verkabelungen mittels der
vorgesehenen Schnellverbinder vornehmen. Für den
letzten Teil des Anschlusses an den Schaltkasten,
müssen die Kabel durch die Bohrungen auf der oberen
Hälfte der Querhalterung mit der beiliegenden
Kabelpresse durchgeschoben werden.
17
FC M F
TX RX
Q.E. 44
400 V 3~
Netzanschluß
400 V 3~
Sicherheitsleiste
Sicherheitsleiste
Rot
A934E
A935A
A935B
A936A
A932A
A933A
A935D/E
A934C/D
A935A
A934E
A935B
Schwarz
Blau
Weiss
Braun
Schwarz
Blau
Weiss
