- 9 -
0DT721 01/05/2005 DITEC S.p.A.
ITALIANO
4. COLLEGAMENTI ELETTRICI E MESSA IN
FUNZIONE
4.1 Collegamenti quadro elettrico / automazione

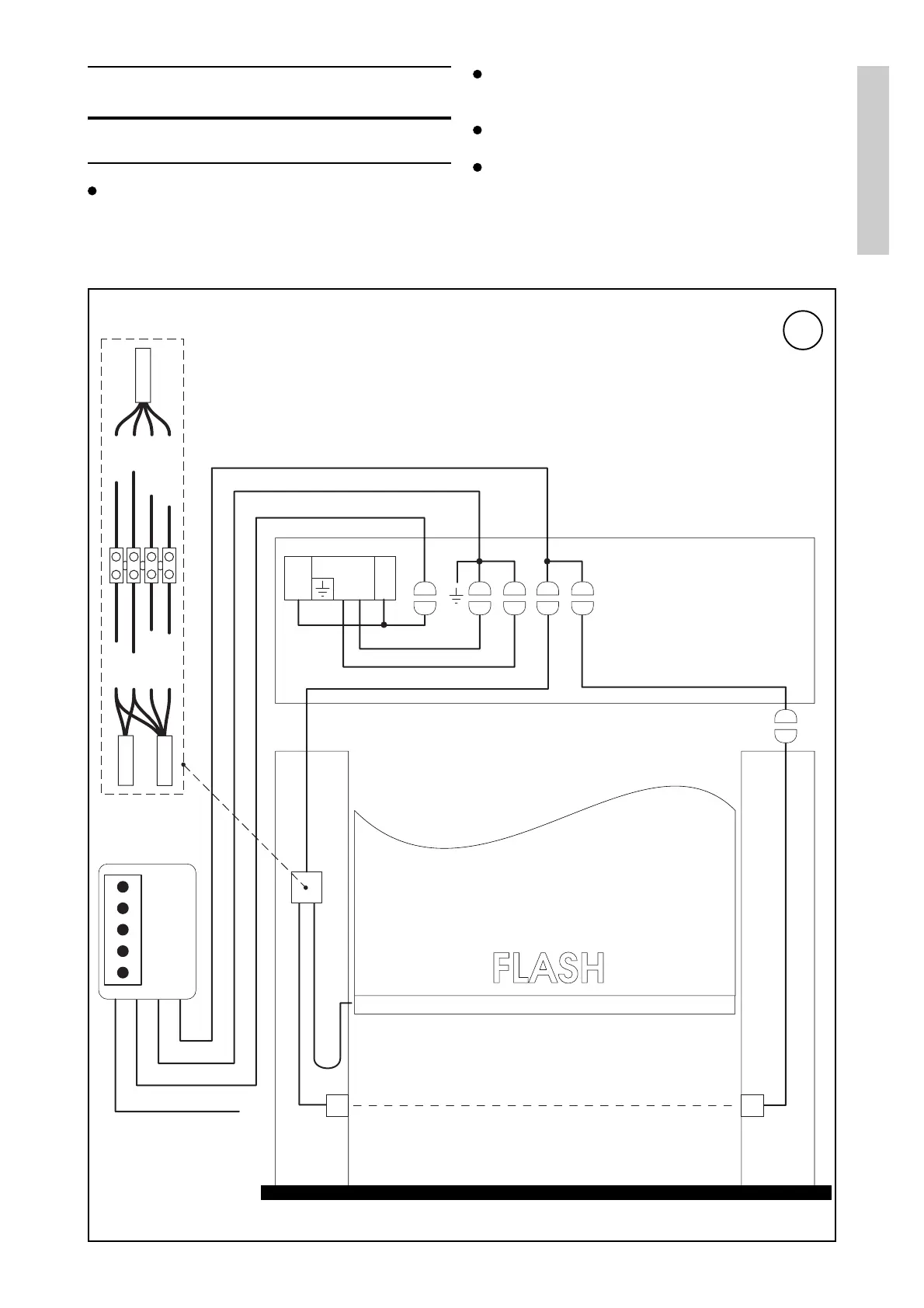

In figura 17 sono mostrati schematicamente i cablaggi
forniti e il loro posizionamento nella porta; ogni cablaggio
è identificato da un codice apposto su una etichetta
adesiva.
17
I cablaggi A935B, A934E, A935A, A934C/D ed
A935D/E sono già posizionati e fissati negli elementi
strutturali (montanti verticali e traversa).
I cablaggi A936A, A933A e A932A sono forniti
separatamente.
Eseguire i collegamenti dei cablaggi tramite i
connettori rapidi predisposti. I cablaggi per l'ultimo tratto
di collegamento al quadro elettrico, devono essere fatti
passare attraverso i fori sulla parte superiore della
traversa con gli appositi pressacavi.
FC M F
TX RX
Q.E. 44
400 V 3~
Collegamento
a rete 400 V 3~
Fotocellula di sicurezza
Costa di sicurezza
Nero
Blu
Bianco
Rosso
Nero
Blu
Bianco
Marrone
A934E
A935A
A935B
A936A
A932A
A933A
A935D/E
A934C/D
A935A
A934E
A935B
