- 62 -
0DT721 01/05/2005 DITEC S.p.A.
DEUTSCH
5. ÜBERPRÜFUNG UND START
5.1 Uberprüfung der Bewegungsrichtung
Not-Entriegelungshebel zur Entriegelung des Tors
betätigen und Torbehang auf zirka die Hälfte seines
Laufs bringen.

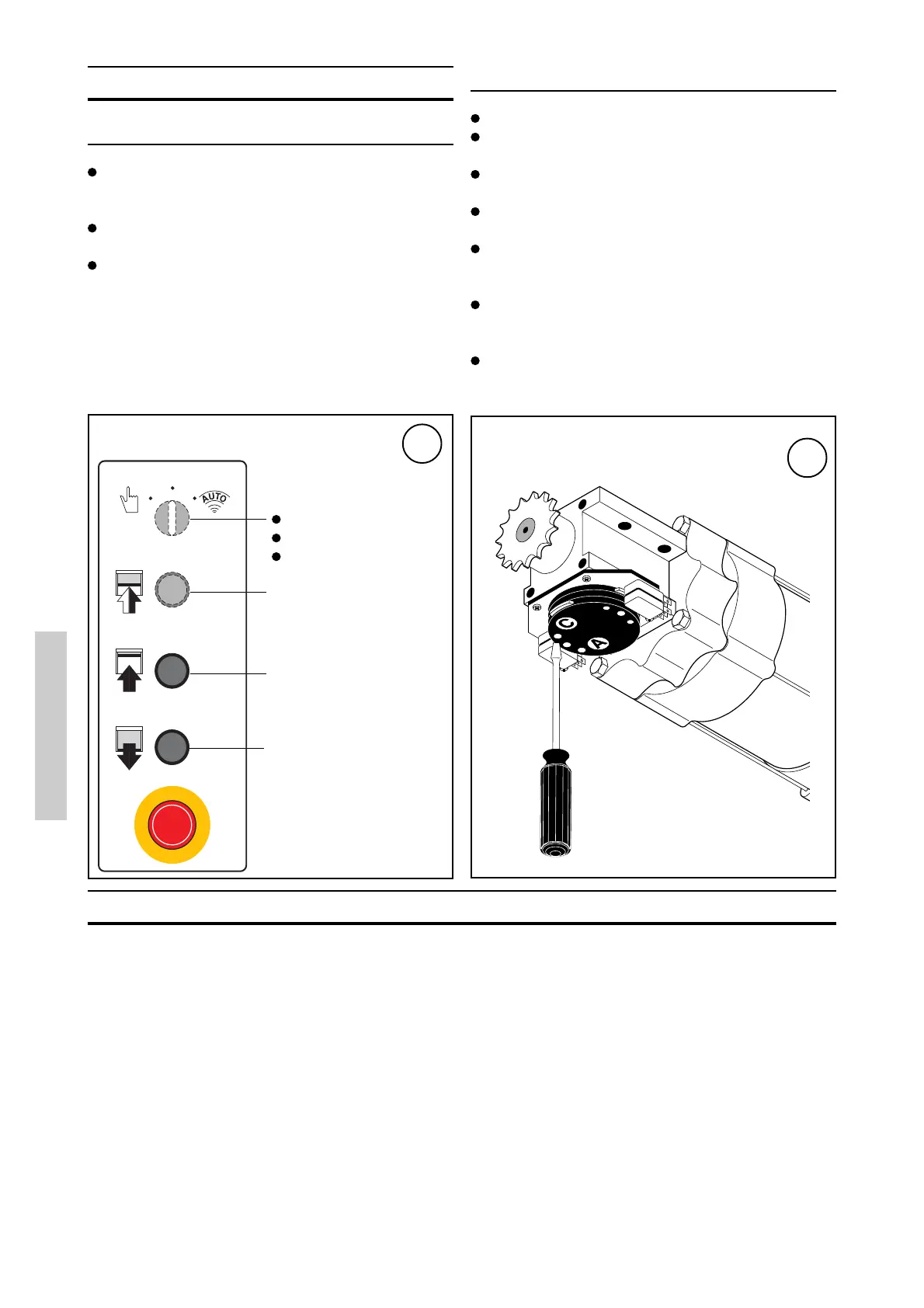

Tor bewegen durch Drücken der entsprechenden
Tasten, Abb.26, und Bewegungsrichtung überprüfen.
Nötigenfalls Bewegungsrichtung durch Änderung der
Phasensequenz korrigieren. Dabei werden die
Leitungsdrähte vor dem Generalschalter invertiert.
ACHTUNG: falls es nicht funktioniert sollte, ist nöting
die richtige Einführung aller Verbinder zu prüfen.
5.2 Einregulierung der Endschalter
Entriegelungshebel betätigen.
Torbehang von Hand in Position Tor geschlossen
bringen und Tor wieder blockieren.
Mit einem Schraubenzieher Nocken “C” drehen, bis der
entsprechende Mikroschalter einfällt, Abb.22.
Mit Öffnungsendschalter analog vorgehen: Behang in
Position Tor offen bringen und Nocken “A” einstellen.
Endschalter Verlangsamung einregulieren (Nocken
“B”). Der Mikroschalter soll das Torblatt auf zirka 300
mm vor die Offenstellung des Tores bringen.
Die Teilöffnung wird über Timer von der Elektronikkarte
bestimmt. Zur Einregulierung Teilöffnung wählen und dann
über den Kraftregler RP einstellen.
Einstellung durch Inbetriebnahme der Automatik
überprüfen und nötigenfalls eine feine Nacheichung
vornehmen.
6. WARTUNGSPLAN (alle 6 Monate)
BEFESTIGUNG / MONTAGE
Verbindungsschrauben zwischen Seitenpfosten und oberer Querhalterung anziehen
Verankerung des Tors im Durchgang überprüfen
ANTRIEB
Einstellung des Notentriegelungsseils an Hebel kontrollieren
Motorbefestigung überprüfen
Spannung der Transmissionskette überprüfen
TORBLATT-WICKELWELLE
Befestigung der Lagerhalterungen überprüfen
GEGENGEWICHTSAUSGLEICH
Befestigung und Relaxation der Riemen überprüfen
Zustand der Führungsschlitten der Gegengewichte überprüfen
SICHERHEITSVORRICHTUNGEN
Zustand des Druckwächters (o. des Fototests) auf Kontaktleiste überprüfen
Zustand des Gummiprofils der Kontaktleiste überprüfen
Korrektes Funktionieren der Lichtschranke überprüfen
21
22
Taste offnung ganz
(Optional)
Taste öffnen
Wahlschalter 3 Positionen
(Optional)
Manuell
OFF
Automatisch
Taste schließen
OFF
