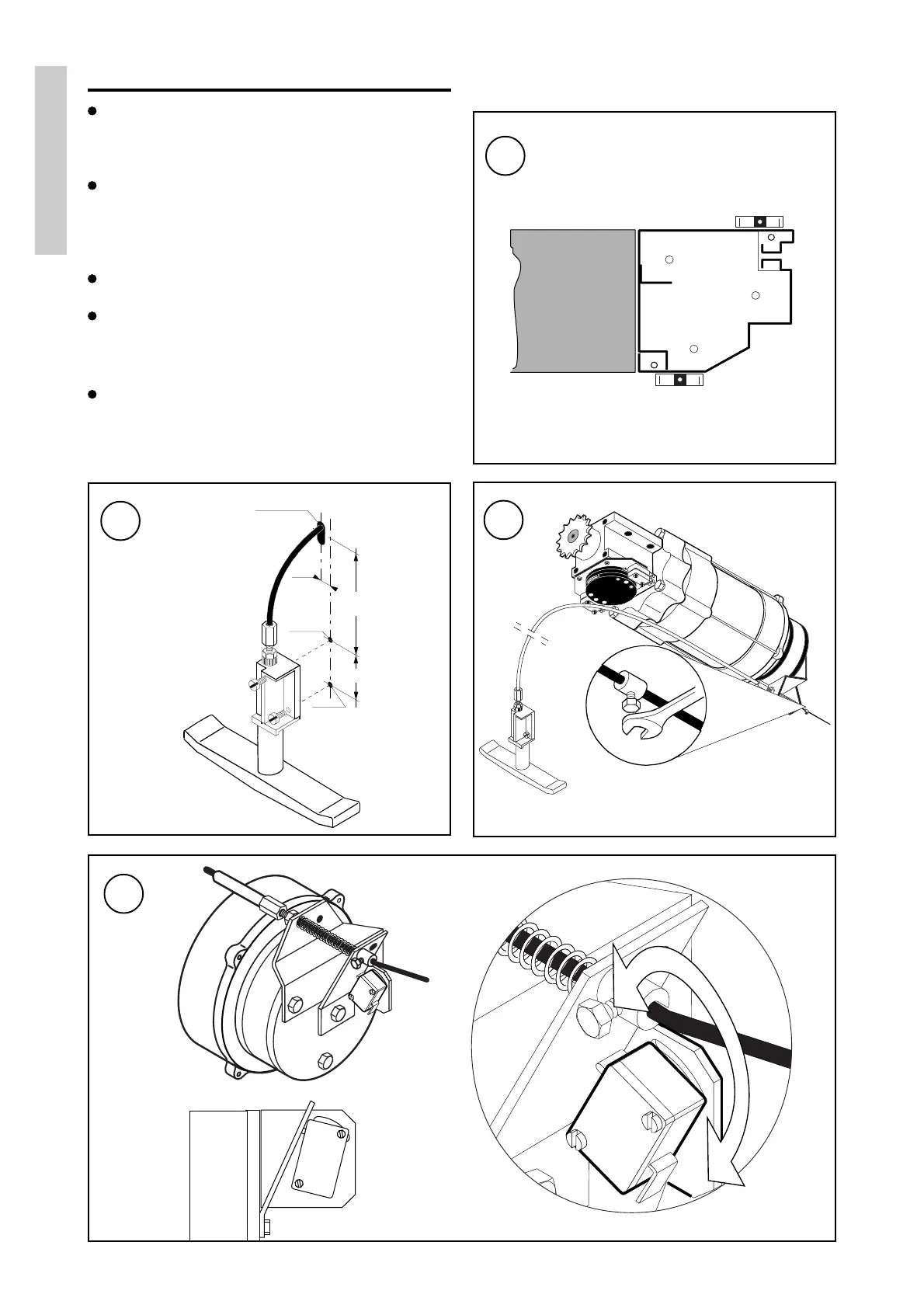

3.7 Montaggio leva sblocco di emergenza
La leva di sblocco di emergenza deve essere montata
o a bordo della struttura (utilizzando gli appositi fori sulla
colonna sinistra) o sulla parete; ad una altezza
facilmente accessibile. (Fig. 13)
Nel caso di montaggio a bordo della struttura in
posizione diversa, utilizzare le misure indicate in (Fig.
14) ed alloggiare il cavetto di azionamento nelle
intercapedini indicate in (Fig. 13) e collegarlo con il freno
del motoriduttore. (Fig. 15)
Verificare il corretto funzionamento del dispositivo;
agendo sulla leva il telo deve essere libero di sollevarsi.
Posizionare il microinteruttore FS controllando che
sia premuto contro la leva di sblocco (Fig.16).
3.7.1 Regolazione del controbilanciamento
Utilizzando i 4 elementi in ghisa rimossi
precedentemente ottenere la taratura ottimale in modo
che il telo si possa muovere agevolmente con la leva
di sblocco azionata, ma evitando che sbatta
violentemente in alto contro il finecorsa meccanico.
40
90
10
Ø 4,5
Ø 8 x 20
Ø 4,5
16
