- 72 -
0DT721 01/05/2005 DITEC S.p.A.
ESPAÑOL

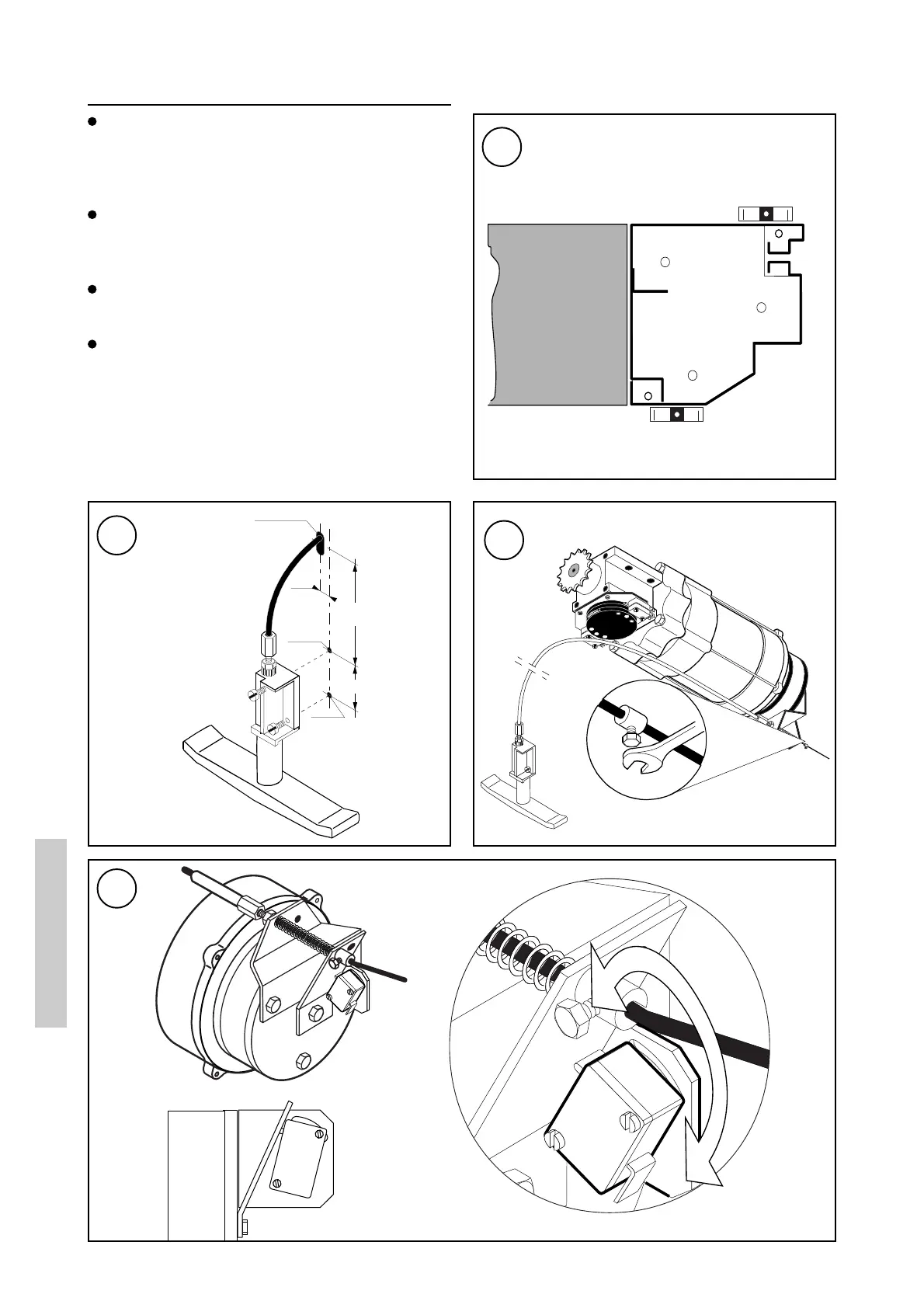

3.7 Instalación de la palanca de desbloqueo de
emergencia
La palanca de desbloqueo de emergencia se debe
instalar o en el borde de la estructura (utilizando los
agujeros adecuados en la columna de izquierda) o en la
pared; a una altura que resulte fácilmente accesible
(dis.13)
En el caso de instalación en el borde de la estructura hay
que utilizar las medidas indicadas en el dis.14, alojando
el cable de activación en los huecos indicados en el dis.
13 y conectándolo con el freno del motorreductor (dis.15).
Controlar que el dispositivo funcione correctamente:
accionando la palanca el panel se debe levantar hasta
la mitad de su carrera aproximadamente.
Posicionar el microinterruptor FS controlando que
esté apretado contra la palanca de desbloqueo (dis.16).
3.7.4 Regulación del contrabalanceado
Utilizando los 4 elementos en fundición sacados
precedentemente, obtener el calibrado optimal de modo
que la tela se pueda mover fácilmente con la palanca de
desbloqueo accionada , pero evitando que choque
violentamente arriba contra el tope mecánico.
15
16
14
13
40
90
10
Ø 4,5
Ø 8 x 20
Ø 4,5
FS
