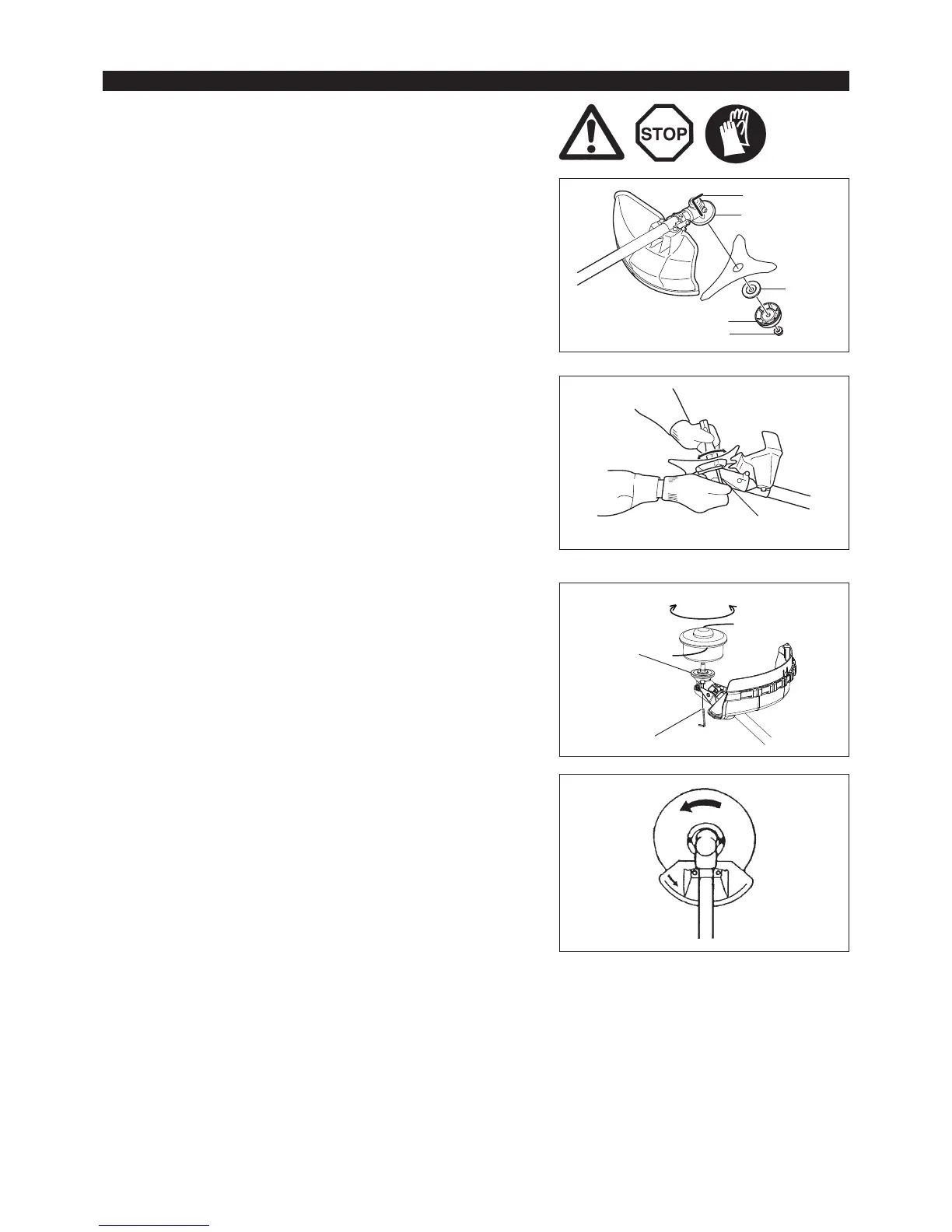

Dolmar MS-4215 - Montagem da Lâmina de Corte Ou da Cabeça de Corte Em Nylon

(4)
(3)
(2)
(1)
(4)
Insira a chave sextavada no orifício na caixa de engrenagens e rode a anilha –
receptora (4) até que esteja apertada com a chave sextavada.
Desaperte a porca (1) (fio esquerdo) com a chave de encaixe e remova a porca –
(1), protecção (2) e a anilha do grampo (3).
Vire a máquina ao contrário e pode substituir a lâmina de corte ou cabeça de corte
em nylon facilmente.
Montagem da lâmina de corte
Com a chave sextavada ainda fixada.
Monte a lâmina de corte no veio para que o guia da anilha receptora (4) encaixe –
no orifício do mandril na lâmina de corte. Instale a anilha do grampo (3),
protecção (2) e fixe a lâmina de corte com a porca (1).
[Binário de aperto: 20 - 30 N·m]
NOTA: Use sempre luvas ao manusear a lâmina de corte.
NOTA: A porca de aperto da lâmina de corte (com anilha de pressão) é uma parte
consumível.
Se aparecer algum desgaste ou deformação na anilha de pressão, substitua
a porca.
Chave sextavada
Chave sextavada
Montagem da cabeça de corte em nylon
A anilha do grampo (3), protecção (2) e porca (1) não são necessárias para –
montar a cabeça de corte em nylon. A cabeça de corte em nylon deverá estar no
topo da anilha receptora (4).
Insira a chave sextavada no orifício na caixa de engrenagens e rode a anilha –
receptora (4) até que esteja apertada com a chave sextavada.
De seguida, aperte a cabeça de corte em nylon no veio rodando no sentido –
contrário aos ponteiros do relógio.
Retire a chave sextavada. –
MONTAGEM DA LÂMINA DE CORTE OU DA CABEÇA DE CORTE EM NYLON
138
Rotação
Certifique-se de que a lâmina é deixada bem para cima. –
Desapertar Apertar
Chave sextavada
