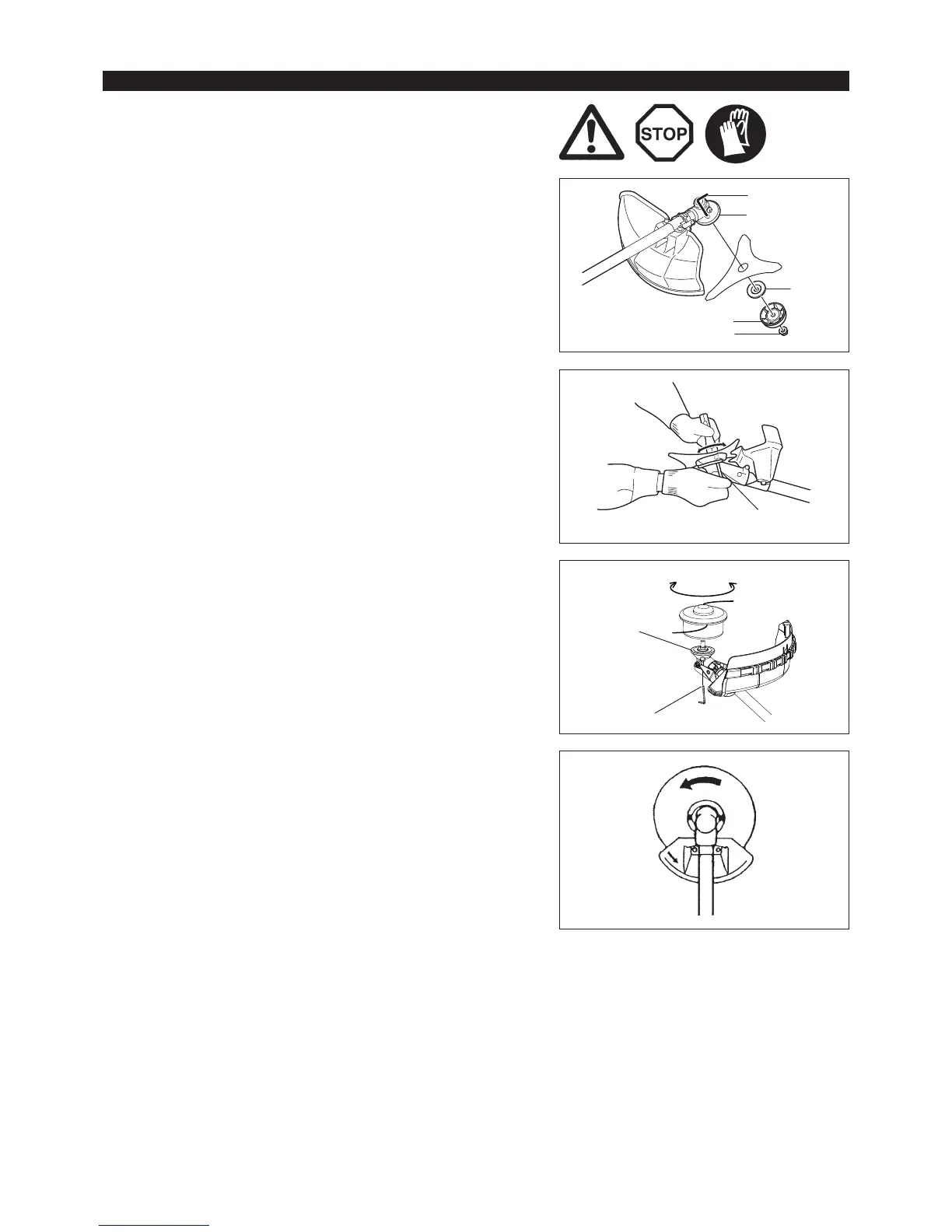

Steek de inbussleutel in de opening van het tandwielhuis en draai de –
ontvangerring (4) met de inbussleutel tot deze vergrendeld wordt.
Maak de moer (1) (met linksdraaiend schroefdraad) los met de dopsleutel en –
verwijder de moer (1), de beker (2) en de klemring (3).
Draai het gereedschap ondersteboven zodat u het metalen snijblad of de
nylondraad-snijkop gemakkelijk kunt vervangen.
Het snijblad monteren
Terwijl de inbussleutel nog op zijn plaats zit.
Monteer het snijblad op de schacht zodat de nok op de ontvangerring (4) past in –
de uitsparing in het asgat van het snijblad. Monteer de klemring (3), beker (2) en
zet het snijblad vast met de moer (1).
[Aanhaalkoppel: 20 - 30 N·m]
OPMERKING: Draag altijd handschoenen wanneer u het snijblad hanteert.
OPMERKING: De bevestigingsmoer van het snijblad (met veerring) is een
verbruiksartikel.
Als u slijtage of vervorming van de veerring opmerkt, moet u de moer
vervangen.
Inbussleutel
Inbussleutel
De nylondraad-snijkop monteren
De klemring (3), de beker (2) en de moer (1) zijn niet nodig voor het monteren van –
de nylondraad-snijkop. De nylondraad-snijkop moet bovenop de ontvangerring
komen (4).
Steek de inbussleutel in de opening van het tandwielhuis en draai de –
ontvangerring (4) met de inbussleutel tot deze vergrendeld wordt.
Schroef daarna de nylondraad-snijkop op de as door deze linksom te draaien. –
Haal de inbussleutel eruit. –
HET METALEN SNIJBLAD OF DE NYLONDRAAD-SNIJKOP MONTEREN
96
Draairichting
Zorg ervoor dat het snijblad met de goede kant omhoog wijst voor linksom –
draaien.
Losdraaien Vastdraaien
Inbussleutel
