Inserire la chiave esagonale nel foro nella scatola degli ingranaggi e ruotare la –
rondella (4) con la chiave esagonale fino a bloccarla.
Allentare il dado (1) (filettatura sinistrorsa) con la chiave a tubo e rimuovere il –
dado (1), la coppa (2) e la rondella della ganascia (3).
Capovolgere l’utensile per sostituire agevolmente la lama di taglio o la testina da
taglio in nylon.
Montaggio della lama da taglio
Senza spostare la chiave esagonale.
Montare la lama da taglio sull’albero in modo che la guida della rondella (4) si –
inserisca nel foro della lama da taglio. Installare la rondella della ganascia (3), la
coppa (2) e fissare la lama da taglio con il dado (1).
[Coppia di serraggio: 20 - 30 N·m]
NOTA: Indossare sempre i guanti per maneggiare la lama da taglio.
NOTA: Il dado di serraggio della lama (con la rondella a molla) è un pezzo soggetto
ad usura.
Se sulla rondella a molla compaiono segni di usura o deformazione,
sostituire il dado.
Chiave esagonale
Chiave esagonale
Montaggio della testina da taglio in nylon
La rondella della ganascia (3), la coppa (2) e il dado (1) non sono necessari per –
il montaggio della testina da taglio in nylon. La testina da taglio in nylon deve
essere inserita sopra la rondella (4).
Inserire la chiave esagonale nel foro nella scatola degli ingranaggi e ruotare la –
rondella (4) con la chiave esagonale fino a bloccarla.
Avvitare quindi la testina da taglio in nylon sull’albero, ruotandola in senso –
antiorario.
Rimuovere la chiave esagonale. –

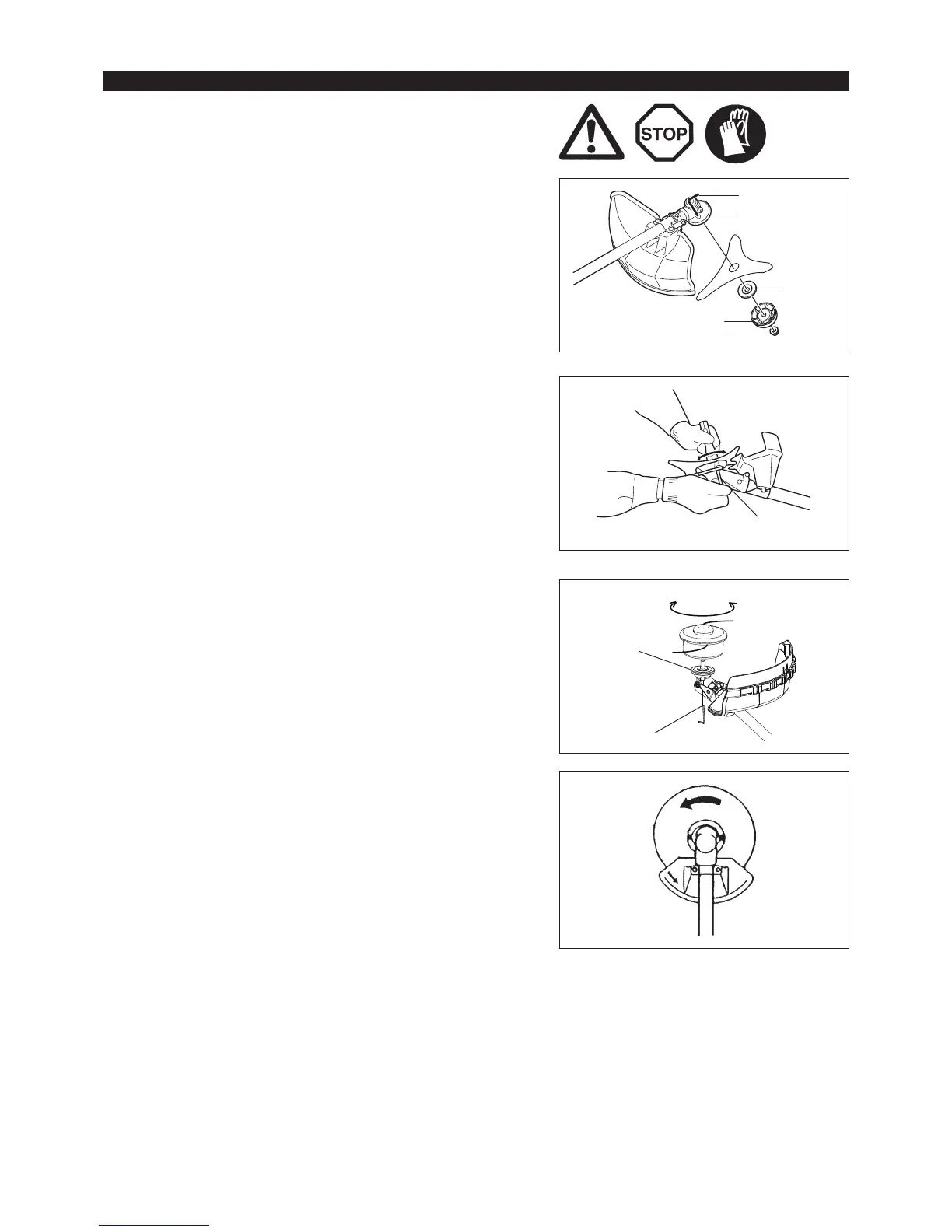

MONTAGGIO DELLA LAMA O TESTINA DA TAGLIO IN NYLON
75
Rotazione
Assicurarsi che la lama presenti il lato sinistro rivolto verso l’alto. –
Allentare Serrare
Chiave esagonale
