Dolmar MS-4215 - Nomenclature des Pièces

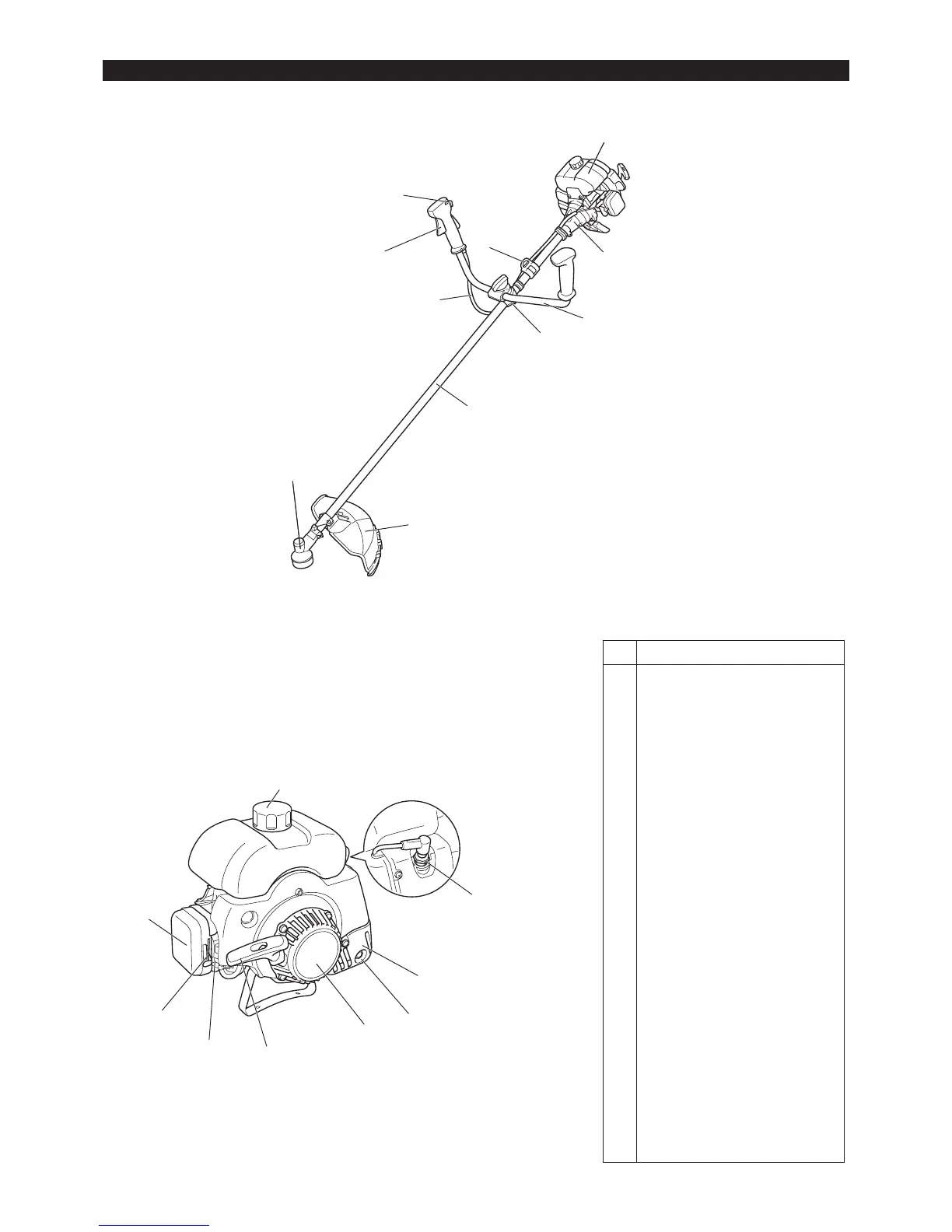

NOMENCLATURE DES PIÈCES
N° NOMENCLATURE DES PIÈCES
1 Réservoir de carburant
2 Carter d’embrayage
3 Crochet de suspension
4 Interrupteur I-O (marche/arrêt)
5 Levier d’accélérateur
6 Câble d’accélération
7 Poignée
8 Support de poignée
9 Arbre
10
Protège-lame de l’outil de coupe
(dispositif de protection)
11 Carter d’engrenage
12 Bougie d’allumage
13 Pot d’échappement
14 Tuyau d’échappement
15 Lanceur à rappel
16 Bouton de démarrage
17 Pompe d’amorçage
18 Levier de l’étrangleur
19 Filtre à air
20 Bouchon du réservoir de carburant
19
12
13
20
15
16
18
17
14
1
2
8
9
10
7
3
11
4
5
6
MS-4215
29
