Insérez la clé hexagonale dans l’orifice du carter d’engrenage et tournez la –
rondelle de réception (4) jusqu’à ce qu’elle ne bouge plus avec la clé hexagonale.
Desserrez l’écrou (1) (filetage gauche) avec la clé à douille, et retirez l’écrou (1), –
la bague (2) et la rondelle de serrage (3).
Tournez l’appareil la tête en bas pour pouvoir remplacer facilement la lame de
coupe ou la tête à fil de nylon.
Montage de la lame de coupe
Avec la clé hexagonale encore en position.
Montez la lame de coupe sur l’arbre, de sorte que le guide de la rondelle de –
réception (4) s’ajuste dans l’orifice de l’arbre dans la lame de coupe. Installez la
rondelle de serrage (3) et la bague (2), puis fixez la lame de coupe avec l’écrou (1).
[Couple de serrage : 20 - 30 N·m]
REMARQUE : Portez toujours des gants lors de la manipulation de la lame de
coupe.
REMARQUE : L’écrou de fixation de la lame de coupe (avec la rondelle à ressort)
est une pièce à changer périodiquement.
Si l’usure ou des déformations apparaissent sur la rondelle à ressort,
remplacez l’écrou.
Clé hexagonale
Clé hexagonale
Montage de la tête à l de nylon
La rondelle de serrage (3), la bague (2) et l’écrou (1) ne sont pas nécessaires –
pour le montage de la tête à fil de nylon. La tête à fil de nylon doit se trouver sur
le haut de la rondelle de réception (4).
Insérez la clé hexagonale dans l’orifice du carter d’engrenage et tournez la –
rondelle de réception (4) jusqu’à ce qu’elle ne bouge plus avec la clé hexagonale.
Vissez ensuite la tête à fil de nylon sur l’arbre en la tournant dans le sens inverse –
des aiguilles d’une montre.
Retirez la clé hexagonale. –

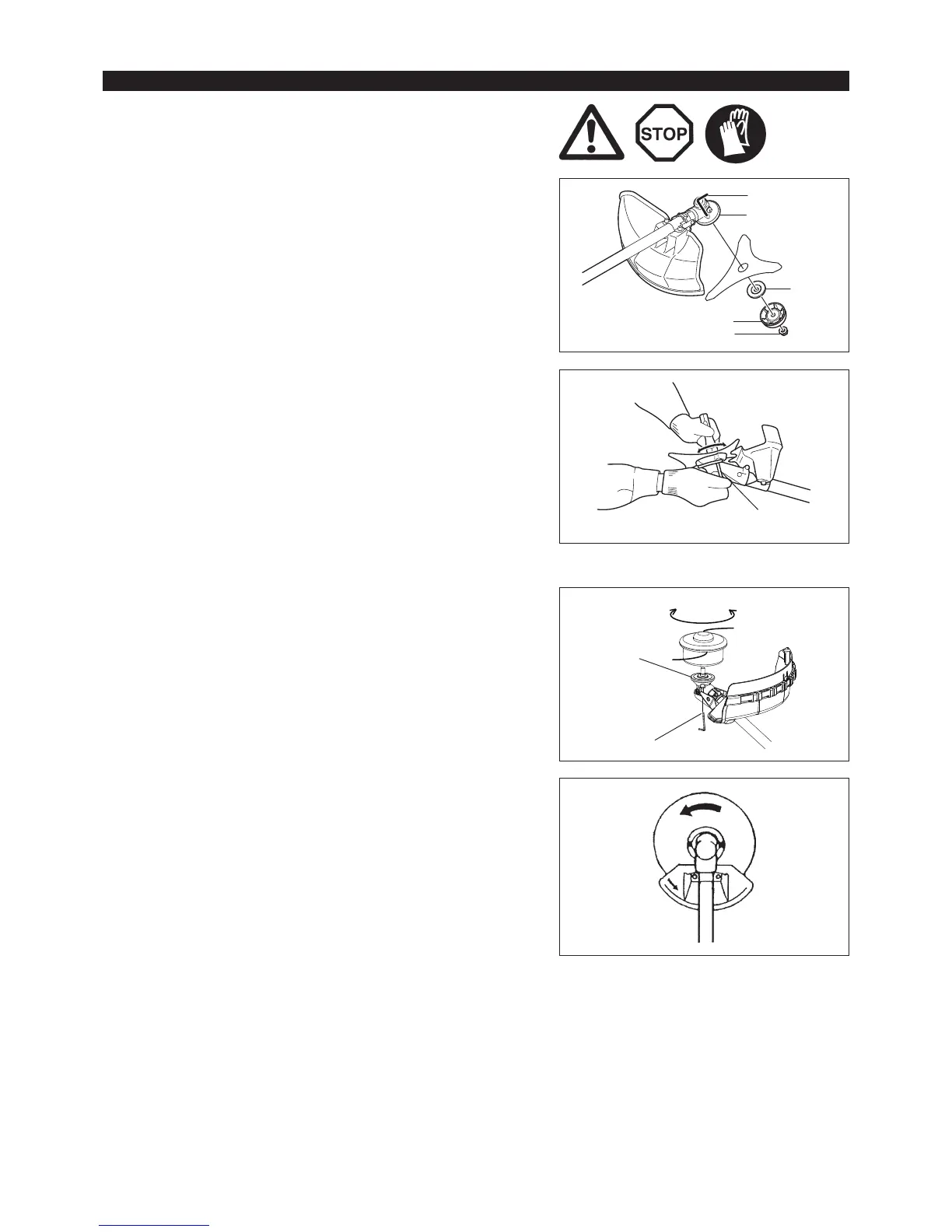

MONTAGE DE LA LAME DE COUPE OU DE LA TÊTE À FILS DE NYLON
33
Rotation
Assurez-vous que le côté gauche de la lame est en haut. –
Desserrer Serrer
Clé hexagonale
