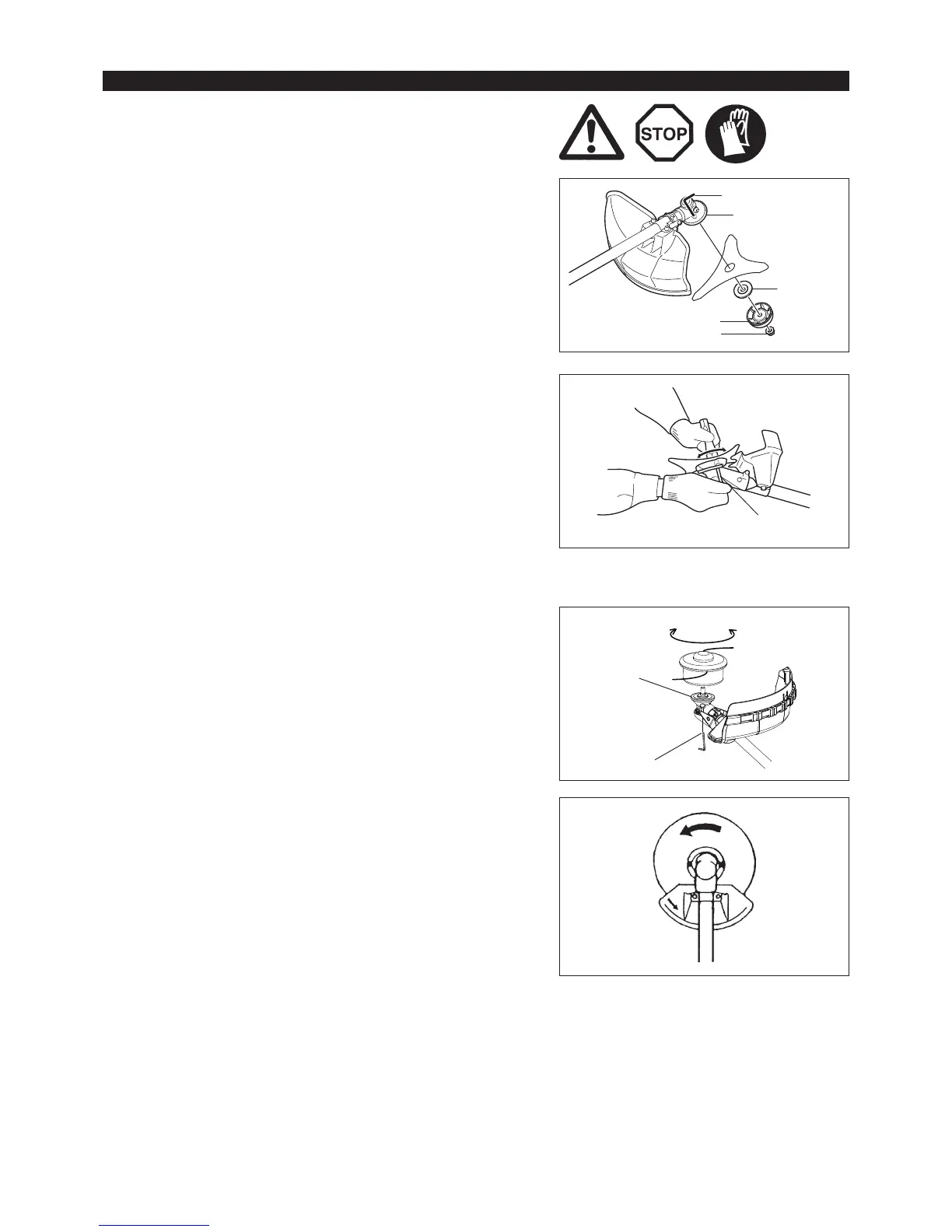

Stecken Sie den Innensechskantschlüssel durch die Öffnung im Getriebegehäuse –
und drehen Sie die Aufnahmescheibe (4), bis der Innensechskantschlüssel greift.
Lösen Sie die Mutter (1) (Linksgewinde) mit dem Steckschlüssel, und entfernen –
Sie die Mutter (1), Kappe (2) und Klemmscheibe (3).
Das Schneidblatt oder den Nylon-Schneidkopf können Sie einfach austauschen,
wenn Sie vorher das Werkzeug umdrehen.
Montieren des Schneidblatts
Mit eingestecktem Innensechskantschlüssel:
Montieren Sie das Schneidblatt so auf die Achse, dass die Führung der –
Aufnahmescheibe (4) in das Achsenloch im Schneidblatt passt. Befestigen Sie
die Klemmscheibe (3), die Kappe (2) und sichern Sie das Schneidblatt mit Hilfe
der Mutter (1).
[Anzugsmoment: 20 bis 30 Nm]
HINWEIS: Tragen Sie beim Umgang mit dem Schneidblatt immer
Schutzhandschuhe.
HINWEIS: Die Mutter zum Befestigen des Schneidblatts (mit Federscheibe) ist ein
Verschleißteil.
Wenn Sie Verschleiß oder Deformation an der Federscheibe feststellen,
ersetzen Sie die Mutter.
Innensechskantschlüssel
Innensechskantschlüssel
Montieren des Nylon-Schneidkopfs
Für die Montage des Nylon-Schneidkopfs werden die Klemmscheibe (3), die –
Kappe (2) und die Mutter (1) nicht benötigt. Der Nylon-Schneidkopf muss auf die
Aufnahmescheibe (4) passen.
Stecken Sie den Innensechskantschlüssel durch die Öffnung im Getriebegehäuse –
und drehen Sie die Aufnahmescheibe (4), bis der Innensechskantschlüssel greift.
Schrauben Sie anschließend den Nylon-Schneidkopf auf die Achse auf, indem –
Sie den Schnittkopf entgegen dem Uhrzeigersinn drehen.
Den Innensechskantschlüssel entfernen. –
MONTIEREN DES SCHNEIDBLATTS/NYLON-SCHNEIDKOPFS
54
Drehrichtung
Vergewissern Sie sich, dass sich das Blatt gegen den Uhrzeigersinn dreht. –
Lösen Festziehen
Innensechskantschlüssel
