Alyan anahtarını dişli kutusundaki delikten sokun ve Alyan anahtarıyla alıcı pulu (4) –
kilitlenene kadar çevirin.
Somunu (1) (sol tarafı dişlidir) lokma anahtarıyla gevşetin ve somunu (1), kapağı –
(2) ve kelepçe pulunu (3) çıkartın.
Ardından, makineyi baş aşağı çevirdikten sonra kesici bıçağı veya misinalı kesim
başlığını kolayca değiştirebilirsiniz.
Kesici bıçağın takılması
Alyan anahtarıyla yerine sabitleyin.
Kesici bıçağı, alıcı pulun (4) çıkıntılı kısmı kesici bıçak üzerindeki deliğe tam –
olarak oturacak şekilde şafta takın. Kelepçe pulunu (3) ve kapağı (2) takın ve
kesici bıçağı somunu (1) sıkarak sabitleyin.
[Sıkma torku: 20 - 30 N·m]
NOT: Kesici bıçağı tutarken mutlaka eldiven takın.
NOT: Kesici bıçak tespit somununun (ve yaylı pulun) belirli bir kullanım ömrü vardır.
Yaylı pul üzerinde herhangi bir aşınma veya deformasyon tespit ederseniz,
somunu değiştirin.
Alyan anahtarı
Alyan anahtarı
Misinalı kesim başlığının takılması
Misinalı kesim başlığının takılması için kelepçe puluna (3), kapağa (2) ve somuna –
(1) gerek yoktur. Misinalı kesim başlığı, alıcı pulu (4) üzerine gelmelidir.
Alyan anahtarını dişli kutusundaki delikten sokun ve Alyan anahtarıyla alıcı pulu (4) –
kilitlenene kadar çevirin.
Ardından, naylon kesme başlığını saat yönünün tersine çevirerek şafta vidalayın. –
Alyan anahtarını çıkartın. –

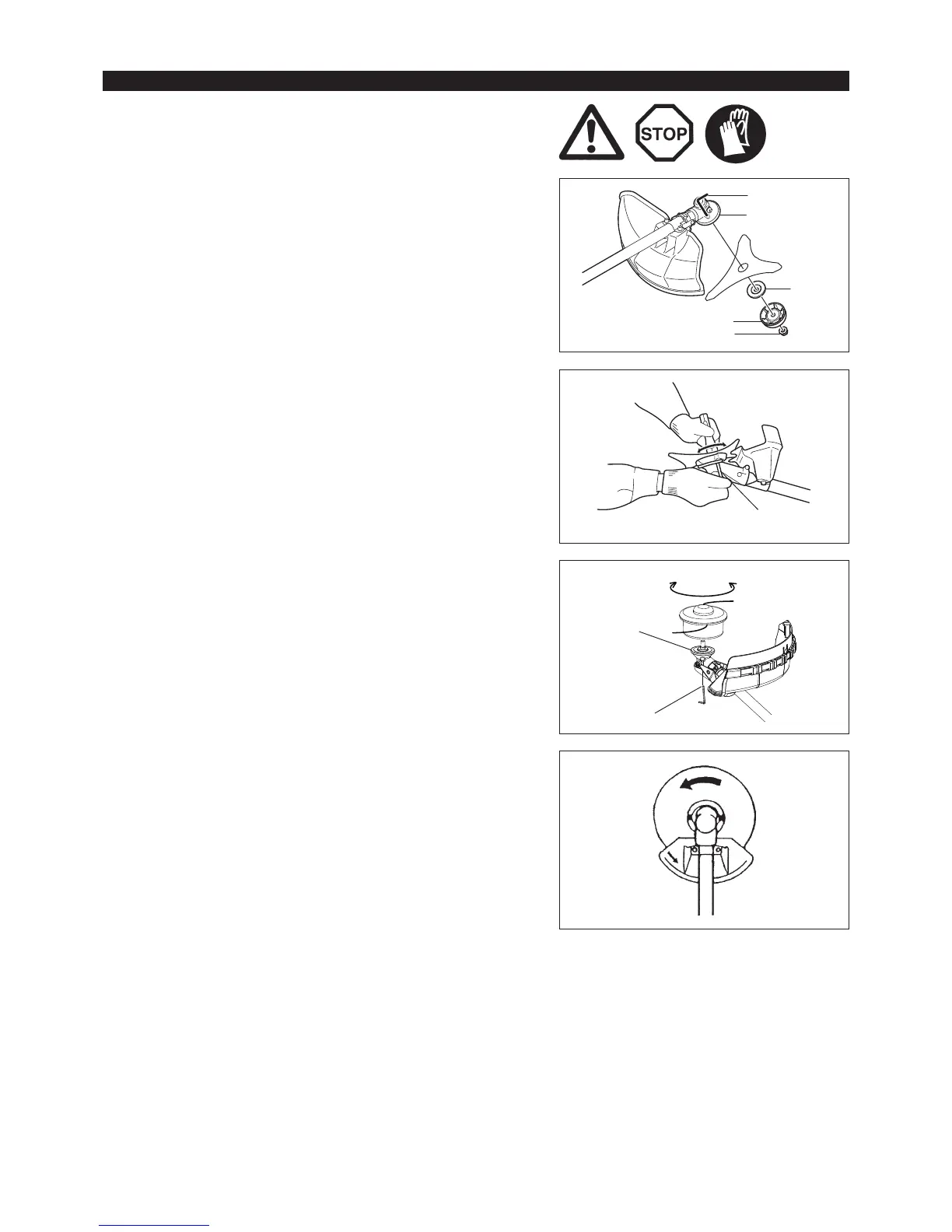

KESİCİ BIÇAĞIN VEYA MİSİNALI KESİM BAŞLIĞININ TAKILMASI
201
Dönüş
Bıçağın yukarıda kaldığından emin olun. –
Gevşer Sıkılır
Alyan anahtarı
