Βάλτε το εξάγωνο άλεν μέσα στην τρύπα στο κιβώτιο των ταχυτήτων και –
περιστρέψετε τη ροδέλα της μονάδας υποδοχής (4) έως ότου κλειδώσει με το
εξάγωνο άλεν.
Ξεσφίξτε το παξιμάδι (1) (αριστερό σπείρωμα) με το κλειδί άλεν και αφαιρέστε το –
παξιμάδι (1), το καπάκι (2) και τη ροδέλα σύσφιξης (3).
Στρέψετε το μηχάνημα ανάποδα, και τότε εύκολα μπορείτε να αντικαταστήσετε την
λάμα κοπής ή τη νάιλον κεφαλή κοπής.
Στερέωση της λάμας κοπής
Με το εξάγωνο άλεν ακόμη στη θέση του.
Στερεώστε την λάμα κοπής πάνω στον άξονα έτσι ώστε ο οδηγός της ροδέλας –
της μονάδας υποδοχής (4) να ταιριάζει στην τρύπα του άξονα της λάμας κοπής.
Τοποθετήστε τη ροδέλα σύσφιξης (3), το καπάκι (2) και στερεώστε τη λάμα κοπής
με το παξιμάδι (1).
[Ροπή σφίξης: 20 - 30 N·m]
ΣΗΜΕΙΩΣΗ: Πάντοτε να φοράτε γάντια κατά τον χειρισμό της λάμας κοπής.
ΣΗΜΕΙΩΣΗ: Το παξιμάδι στερέωσης της λάμας κοπής (με ελατηριωτή ροδέλα) είναι
ένα αναλώσιμο εξάρτημα.
Εάν εμφανιστεί η οποιαδήποτε φθορά ή παραμόρφωση στη ελατηριωτή
ροδέλα, αντικαταστήστε το παξιμάδι.
Εξάγωνο κλειδί
Εξάγωνο κλειδί
Στερέωση της νάιλον κεφαλής κοπής
Η ροδέλα σύσφιξης (3), το καπάκι (2) και το παξιμάδι (1) δεν είναι απαραίτητα –
για την στερέωση της νάιλον κεφαλής κοπής. Η νάιλον κεφαλή κοπής πρέπει να
βρίσκεται στην κορυφή της μονάδας υποδοχής της ροδέλας (4).
Βάλτε το εξάγωνο άλεν μέσα στην τρύπα στο κιβώτιο των ταχυτήτων και –
περιστρέψετε τη ροδέλα της μονάδας υποδοχής (4) έως ότου κλειδώσει με το
εξάγωνο άλεν.
Στην συνέχεια βιδώστε την νάιλον κεφαλή κοπής πάνω στον άξονα –
περιστρέφοντάς την αριστερόστροφα.
Αφαιρέστε το εξαγωνικό κλειδί. –

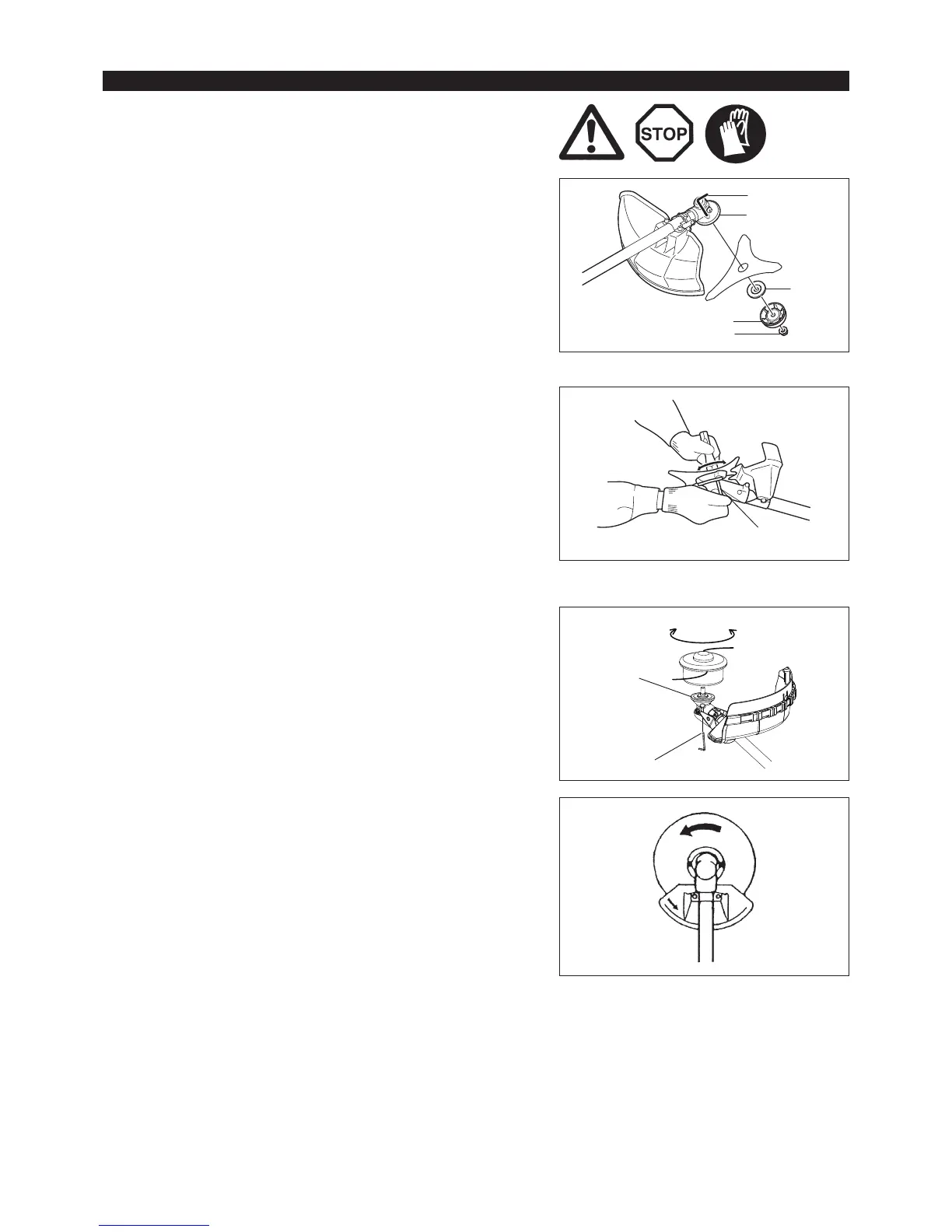

ΣΤΕΡΕΩΣΗ ΤΗΣ ΛΑΜΑΣ ΚΟΠΗΣ Ή ΤΗΣ ΝΑΙΛΟΝ ΚΕΦΑΛΗΣ ΚΟΠΗΣ
180
Περιστροφή
Φροντίστε ώστε η λάμα να έχει την πάνω μεριά αριστερά. –
Ξεσφίξτε Σφίξτε
Εξάγωνο κλειδί
