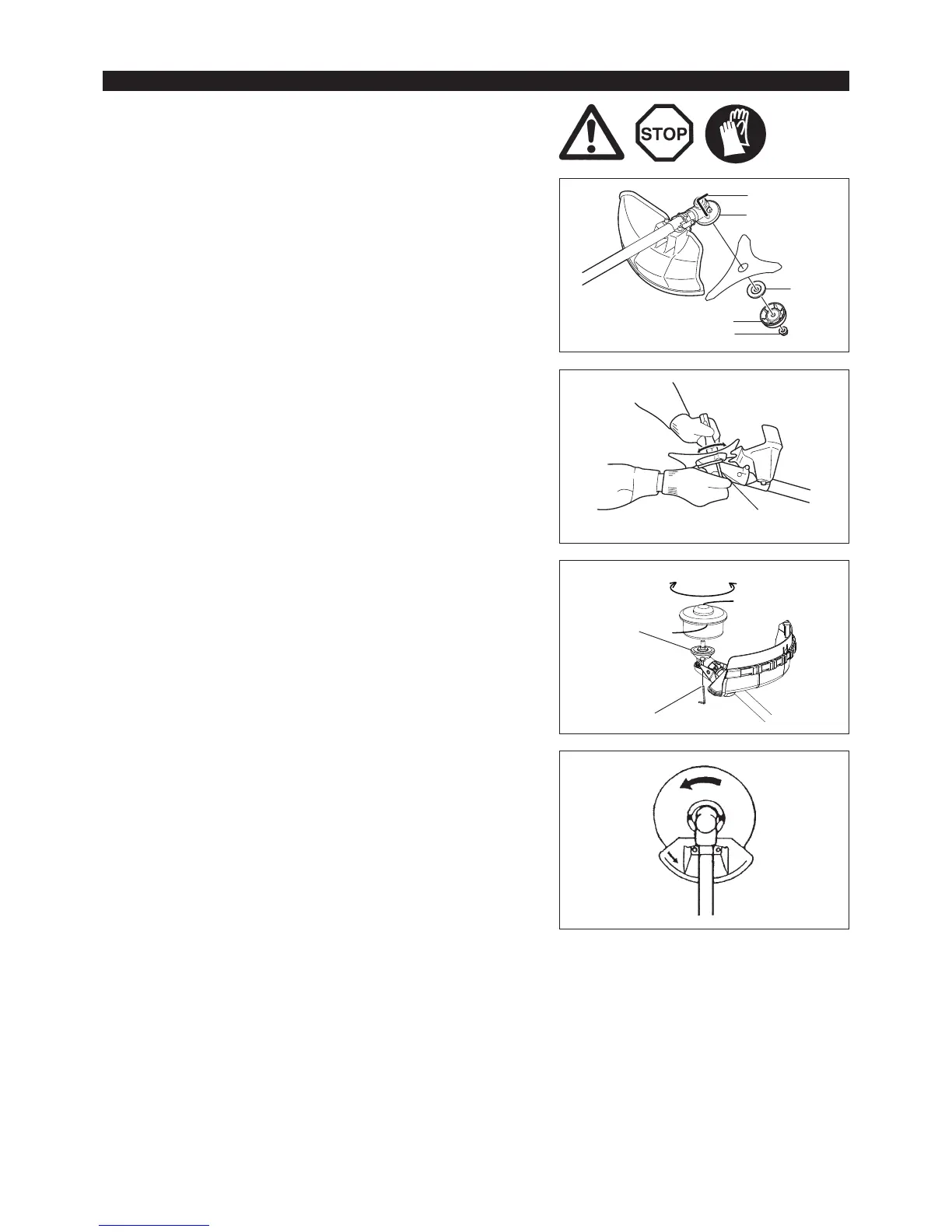

Dolmar MS-4215 - Montering Af Klinge Eller Nylontrimmerhoved

(4)
(3)
(2)
(1)
(4)
Sæt unbrakonøglen ind gennem hullet i gearkassen og drej modtageskiven (4) –
med unbrakonøglen indtil den er låst.
Løsn møtrikken (1) (venstregevind) med topnøglen og fjern møtrikken (1), –
underlagsskiven (2) og klemmeskiven (3).
Vend maskinen på hovedet, så kan du nemt udskifte klingen eller
nylontrimmerhovedet.
Montering af klinge
Med unbrakonøglen stadig på plads.
Monter klingen på skaftet så føringen på modtageskiven (4) passer ind i –
skaftåbningen på klingen. Monter klemmeskiven (3), underlagsskiven (2), og
fastgør klingen med møtrikken (1).
[Tilspændingsmoment: 20 - 30 N·m]
BEMÆRK: Bær altid handsker, når du håndterer klingen.
BEMÆRK: Fastspændingsmøtrikken til klingen (med fjederskive) er en forbrugsdel.
Hvis der kan ses slid eller deformation på fjederskiven, skal du udskifte
møtrikken.
Unbrakonøgle
Unbrakonøgle
Montering af nylontrimmerhoved
Klemmeskiven (3), underlagsskiven (2) og møtrikken (1) behøves ikke for –
montering af nylontrimmerhovedet. Nylontrimmerhovedet placeres oven på
modtageskiven (4).
Sæt unbrakonøglen ind gennem hullet i gearkassen og drej modtageskiven (4) –
med unbrakonøglen indtil den er låst.
Skru derefter nylontrimmerhovedet på skaftet ved at dreje det mod urets retning. –
Fjern unbrakonøglen. –
MONTERING AF KLINGE ELLER NYLONTRIMMERHOVED
159
Rotation
Kontroller, at klingen er vendt til venstrerotation. –
Løsn Stram
Unbrakonøgle
