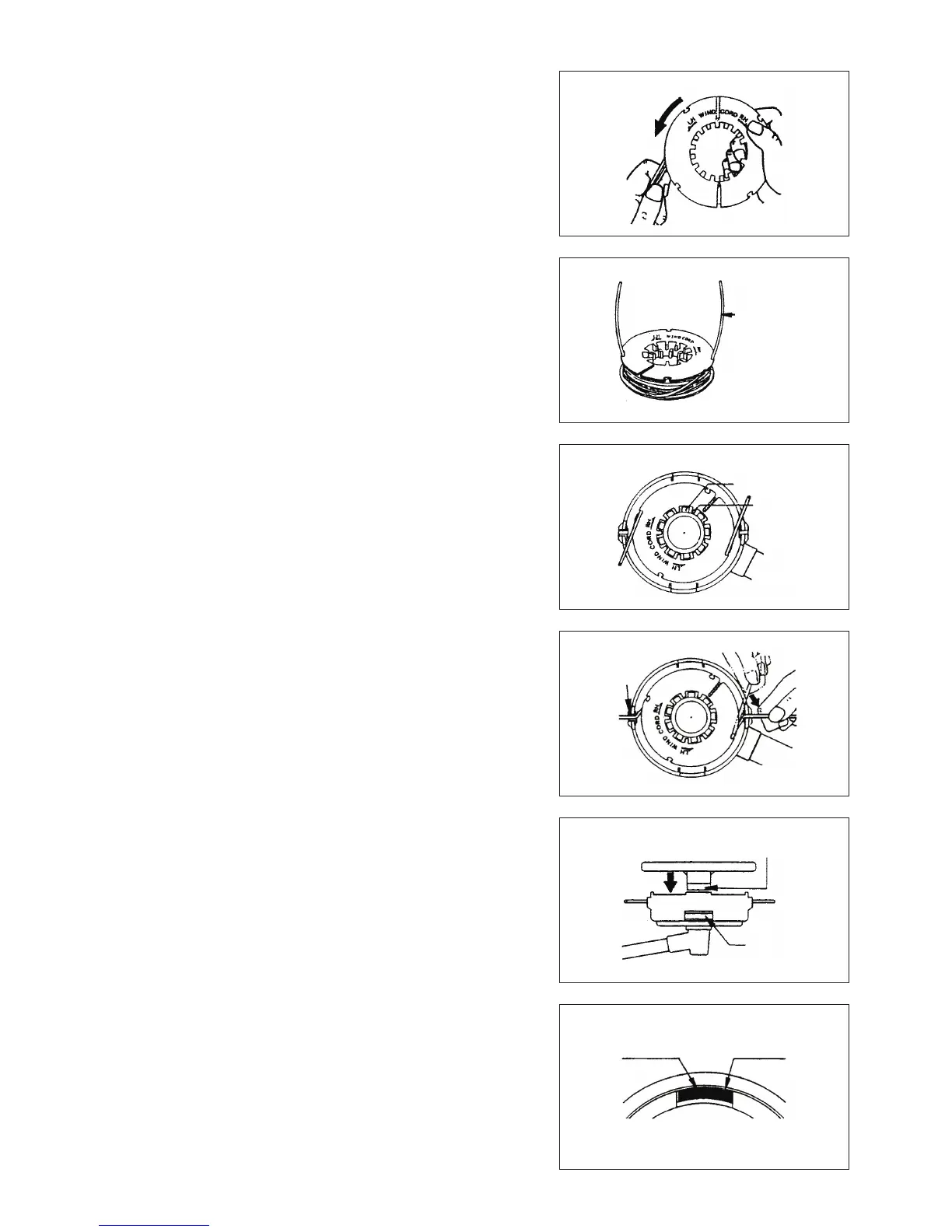

4. Enrole as linhas rmemente na direcção mostrada pela seta para a esquerda
(LH) na ange. Não cruze as linhas.
5. Enrole tudo excepto cerca de 100 mm (3-15/16”) dos os, deixando a
extremidade temporariamente presa através do entalhe no lado da bobina.
6. Coloque o manípulo da tampa no encaixe da armação, posicionando-o de
modo a deslocar-se livremente para cima e para baixo contra a tensão da mola.
Coloque a bobina na armação, alinhando os dentes da bobina e manípulo da
tampa alternadamente como engrenagens.
7. Coloque as linhas de corte pela ranhura dos ilhós.
8. Coloque a tampa na armação, alinhando as patilhas na tampa e as janelas
na armação. Certique-se de que a tampa está bem xa na armação. A
extremidade exterior da patilha de bloqueio da tampa e a superfície exterior da
armação devem estar na mesma circunferência.
Na direcção “LH”
100 mm dos
entalhes
Dentes do
manípulo da tampa
Dentes da
bobina
Patilha de bloqueio
da tampa
Janela da
armação
Extremidade exterior
da patilha de
bloqueio da tampa
Superfície exterior
da armação
145
Enrole bem
