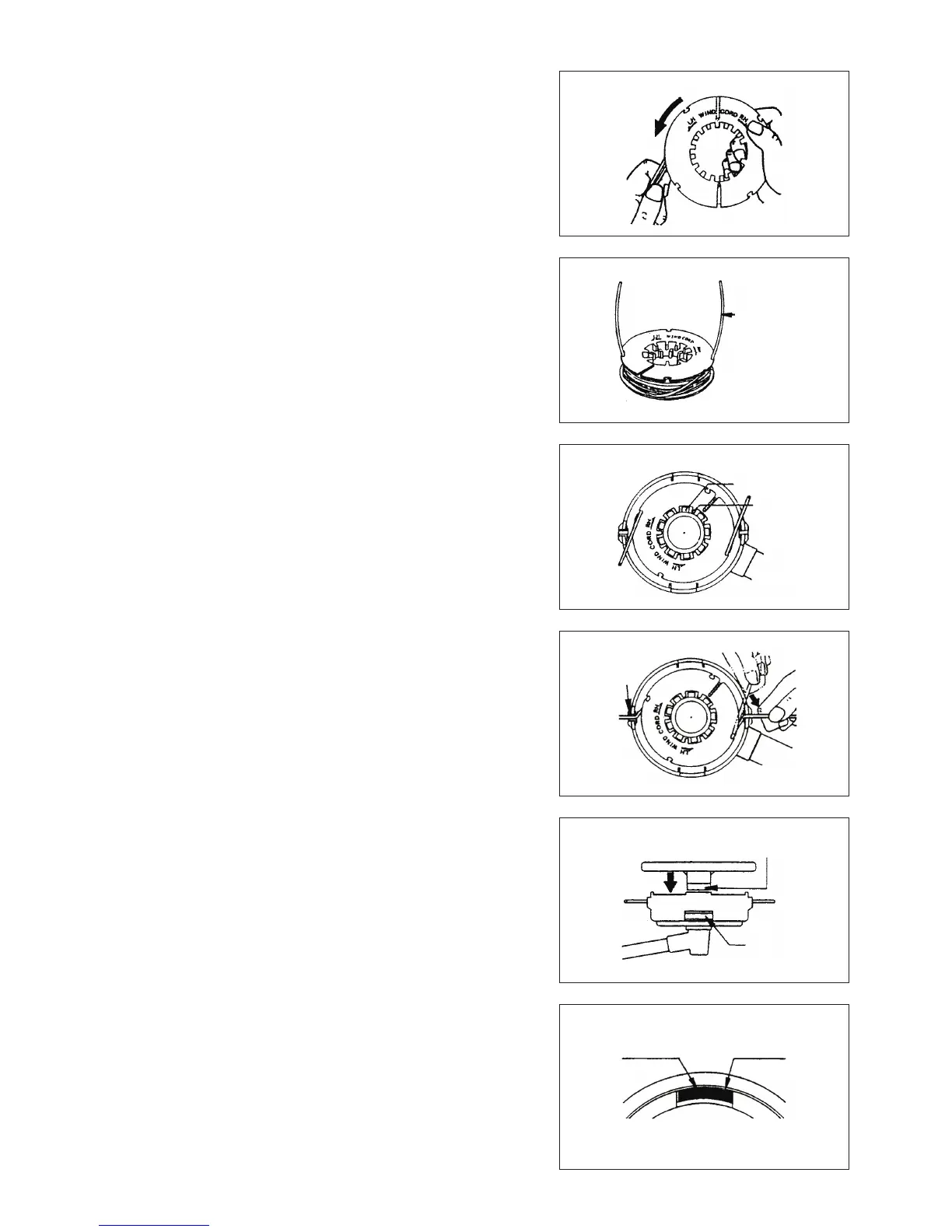

4. Misinaları anş üzerinde sol tarafta gösterilen (LH) ok yönünde sıkıca sarın.
Misinaların karışmamasına dikkat edin.
5. 100 mm (3-15/16”) kalana kadar misinaların tamamını sarın ve bu sırada misina
ucunun geçici olarak makaranın kenarındaki tırnakta takılı kalmasını sağlayın.
6. Topuzu muhafazanın ortasına yerleştirin ve yay gerilimine karşı yukarı ve aşağı
yönde serbestçe hareket ettiğinden emin olun. Makarayı, makara ve topuz
üzerindeki dişleri, dişlilerde olduğu gibi üst üste binecek şekilde muhafazaya
yerleştirin.
7. Misinaları gözlü cıvata deliklerinden geçirin.
8. Kapak üzerindeki tırnakların muhafaza üzerindeki açıklıklara karşılık geldiğinden
emin olarak kapağı muhafazaya yerleştirin. Kapağın muhafazaya sağlam şekilde
oturduğundan emin olun. Kapak kilitleme tırnağının dış kenarı ile muhafazanın
dış yüzeyi aynı tarafta bulunmalıdır.
“Sol” yöne
Tırnaklardan
100 mm
Topuz dişi
Makara dişi
Kapak kilitleme tırnağı
Muhafaza açıklığı
Kapak kilitleme
tırnağı dış kenarı
Muhafaza
dış yüzeyi
208
Sıkıca sarın
