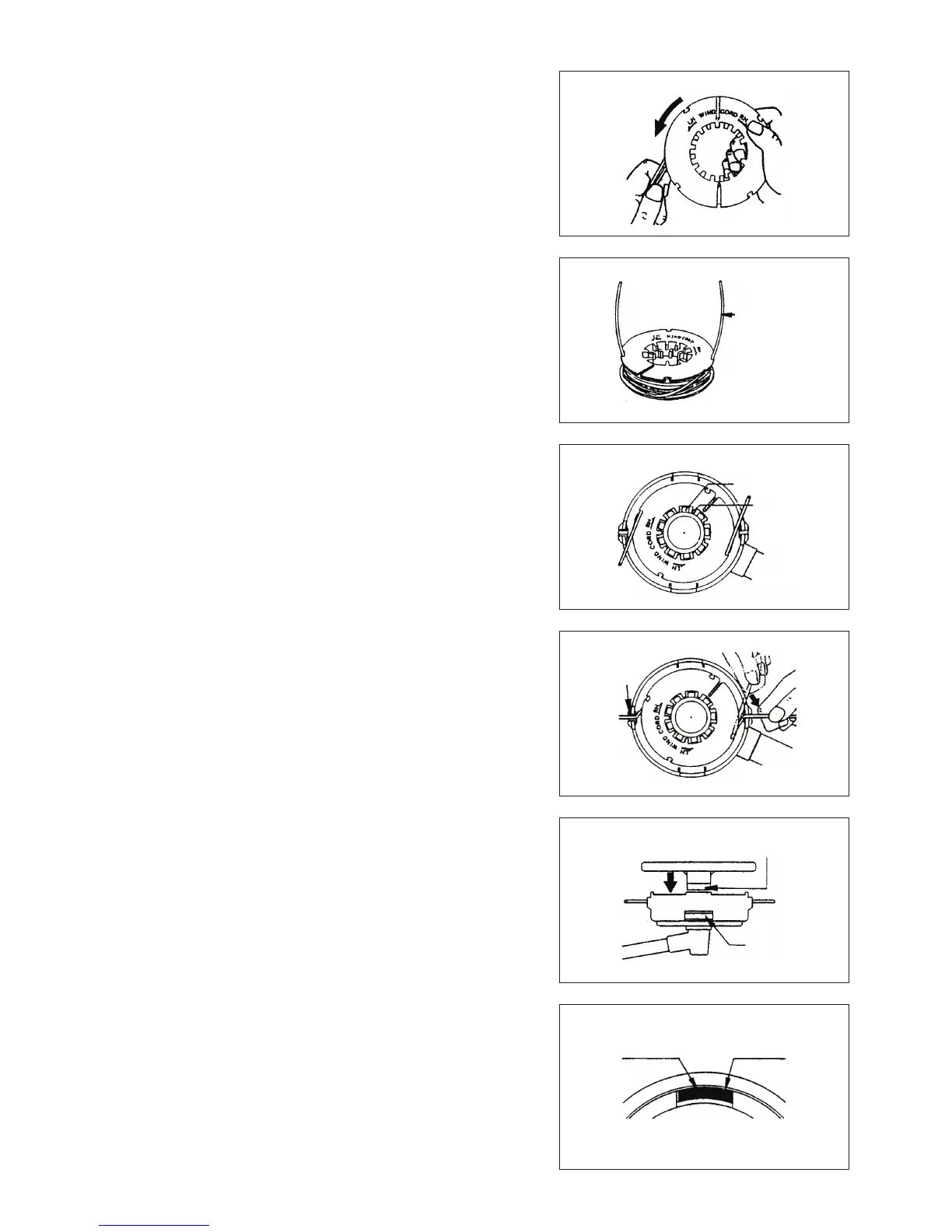

4. Enroulez fermement les ls dans le sens indiqué par la èche LH (gaucher) sur
le rebord. Ne croisez pas les ls.
5. Embobinez tout le l sauf environ 100 mm (3-15/16”), en laissant les extrémités
temporairement accrochées à travers l’entaille sur le côté de la bobine.
6. Placez le bouton à engrenages dans le compartiment du bloc, et positionnez-le
pour qu’il puisse monter et descendre sous la pression du ressort. Replacez la
bobine dans le bloc en alignant les dents de la bobine et du bouton d’engrenages
an qu’ils s’emboîtent.
7. Faites passer les ls de coupe dans la fente des œillets.
8. Placez le couvercle sur le bloc en alignant les boutons de verrouillage
du couvercle sur les fentes du bloc. Assurez-vous que le couvercle est
correctement positionné sur le bloc. Le bord extérieur du bouton de verrouillage
du couvercle et la surface du bloc doivent former un alignement.
Dans le sens « LH »
à 100 mm des
entailles
Dents du bouton à
engrenages
Dents de la
bobine
Bouton de verrouillage
du couvercle
Fenêtre du bloc
Bord extérieur du
bouton de verrouillage
du couvercle
Surface
extérieure
du bloc
40
Embobiner fermement
