¿Qué es qué?
5 ¿Qué es qué?

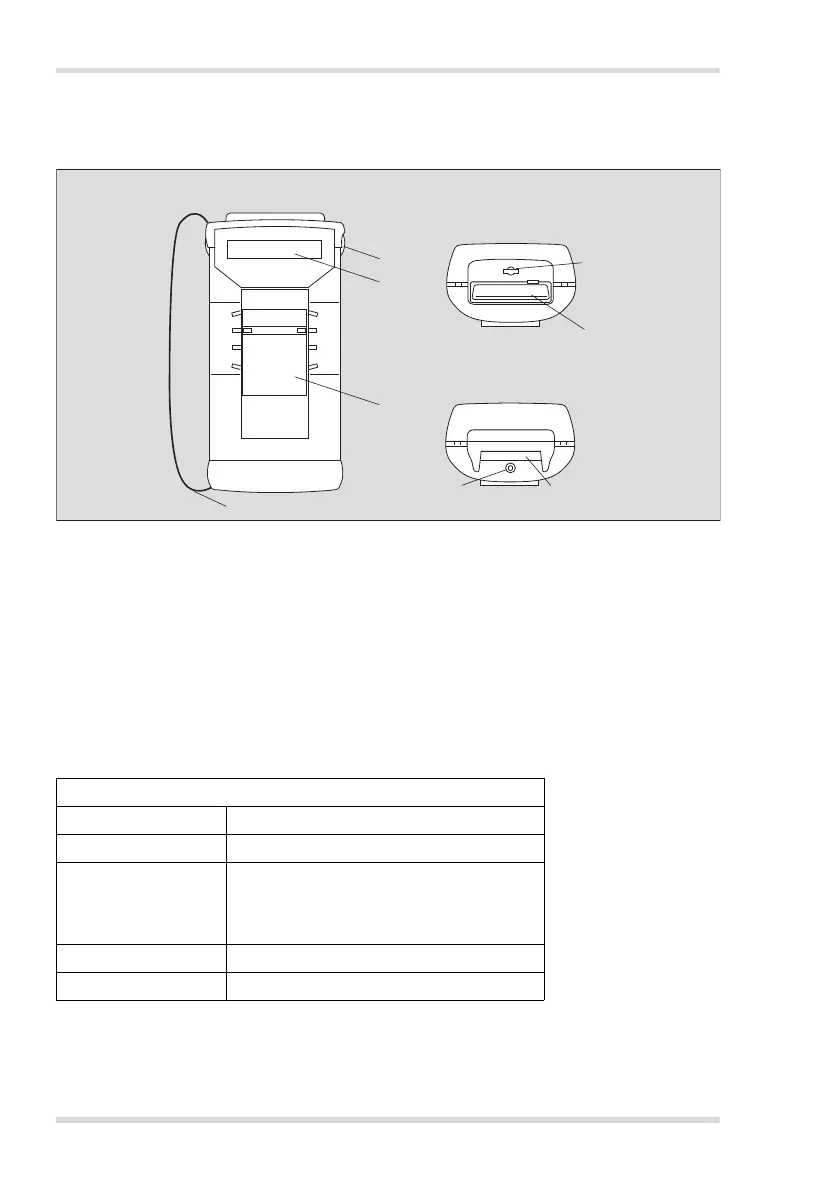

Analizador, lado de mando, lado de entrada/salida del chip
1 Tapa de admisión para el chip
2 Conmutador corredizo para el control del programa de medición
3 LC-Display:
Display: indicación de cristal líquido para la guía del usuario y la indicación del valor de
medición
4 Tecla lateral para la conexión de la iluminación de la pantalla, la selección de la versión de
idioma y el manejo del registro de datos
5 Tapa de salida para el chip
6 Entrada para el gas de prueba
7 Tornillo de cierre para el compartimento de baterías
8 Lazo de muñeca, enchufable en ambos lados con acoplamiento rápido
Posiciones del conmutador corredizo
Posición Función
0 Analizador NO
1
Analizador SI
Prueba de funcionamiento
Introducción del chip
Lectura del código de barras
2 Verificación del chip
3 Medición y evaluación
0
1
2
3
0
1
2
3
2
8
3
4
00222837_4es.eps
5
6
1
7
Analizador lado de mando
Lado de salida del chip
Lado de entrada del chip
