70 Dräger CMS Analyzer
Nomenclature
5 Nomenclature

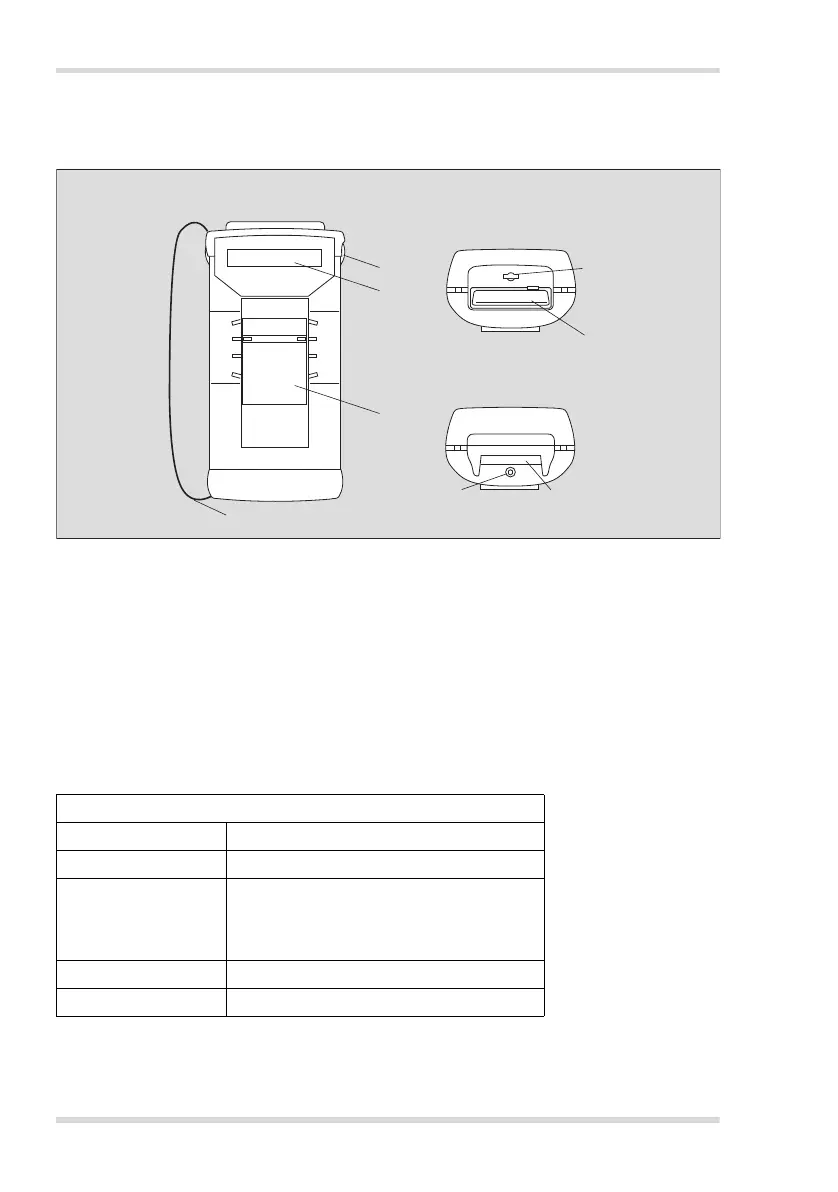

Face avant de l'analyseur, entrée et sortie de la plaquette
1 Trappe d'entrée de la plaquette
2 Interrupteur à coulisse pour la commande du programme de mesure
3 LC-Display:
Afficheur à cristaux liquides pour le guidage de l'utilisateur et la visualisation des valeurs
mesurées
4 Touche latérale d'activation de l'éclairage de l'afficheur,
de sélection de la version de langue et de commande du DataRecorder
5 Trappe de sortie de la plaquette
6 Orifice d'admission du gaz à analyser
7 Vis de fermeture du compartiment de la batterie de piles
8 Dragonne pouvant être fixée des deux côtés par raccord enfichable rapide
Positions de l'interrupteur à coulisse
Position Fonction
0 ARRÊT de l'analyseur
1 MARCHE de l'analyseur
Test de fonctionnement
Introduction de la plaquette
Lecture du code à barres
2 Test de la plaquette
3 Mesure et interprétation des résultats
0
1
2
3
0
1
2
3
2
8
3
4
00222837_4fr.eps
5
6
1
7
Face avant de l'analyseur
Sortie de la plaquette
Entrée de la plaquette
