Dräger CMS

Dräger CMS Analyzer 71
Nomenclature

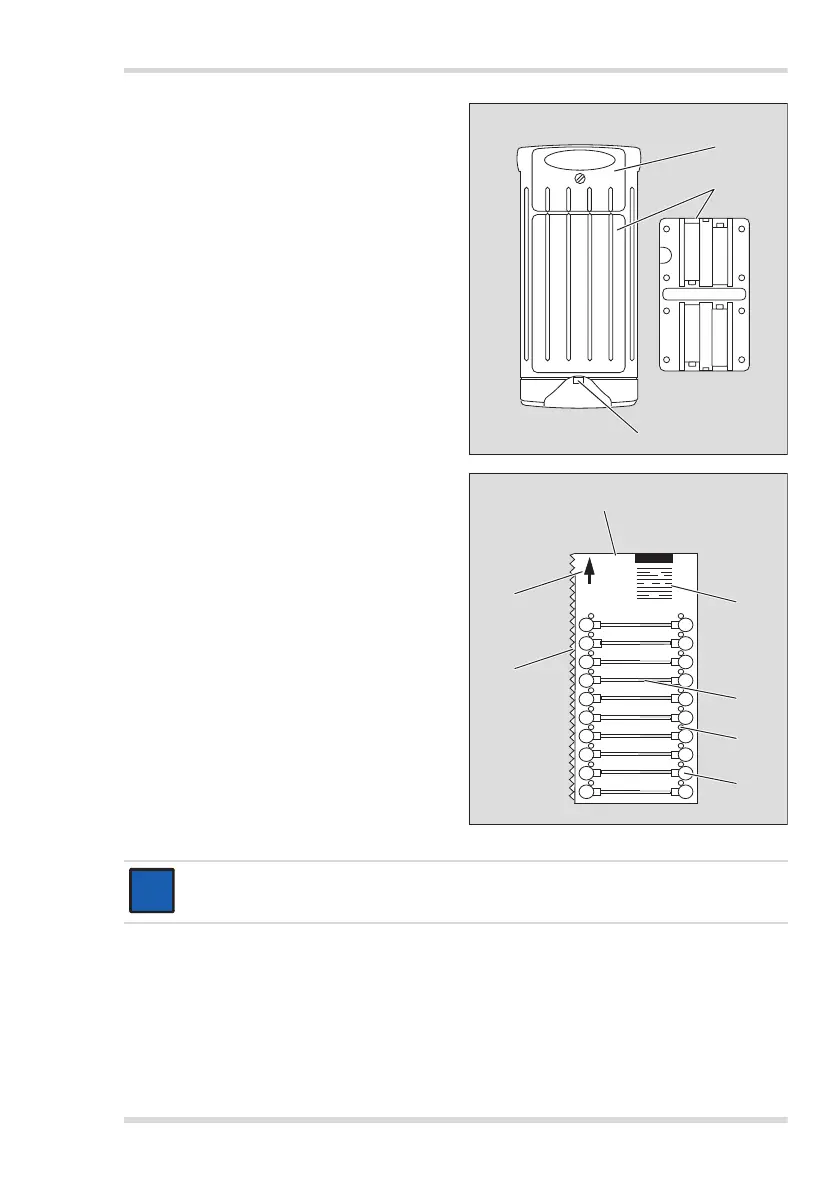

Face arrière de l'analyseur
1 Compartiment de la batterie de piles,
monté/démonté
2 Vis de fermeture du compartiment de la
batterie de piles
3 Logement du système optionnel de
prélèvement à distance
Plaquette
1 Bord cranté pour l'avance automatique
dans l'analyseur
2 Flèche indiquant le sens d'insertion de la
plaquette
3 Nom de la substance, domaine de
mesure, numéro de lot et référence; la
date limite d'utilisation est imprimée au
dos
4 Code à barres fournissant les indications
suivantes:
type de plaquette, domaine de mesure,
temps de mesure, débit nécessaire
5 Voie de mesure: tube capillaire avec
réactif
6 Barrettes d'oblitération servant à
positionner la plaquette sur la prochaine
voie de mesure inutilisée
7 Joint d'étanchéité
REMARQUE
Les barrettes d'oblitération proéminentes indiquent les voies de mesure disponibles.
Les voies de mesure ne peuvent être utilisées qu'une seule fois.
00522837.eps
+
–
–
–
–
+
+
+
3
1
2
00622837.eps
1
2
3
4
5
6
7
Messbereich Schadstoff Batch-Nr. Sach-Nr
i
i
