Was ist was?
5 Was ist was?

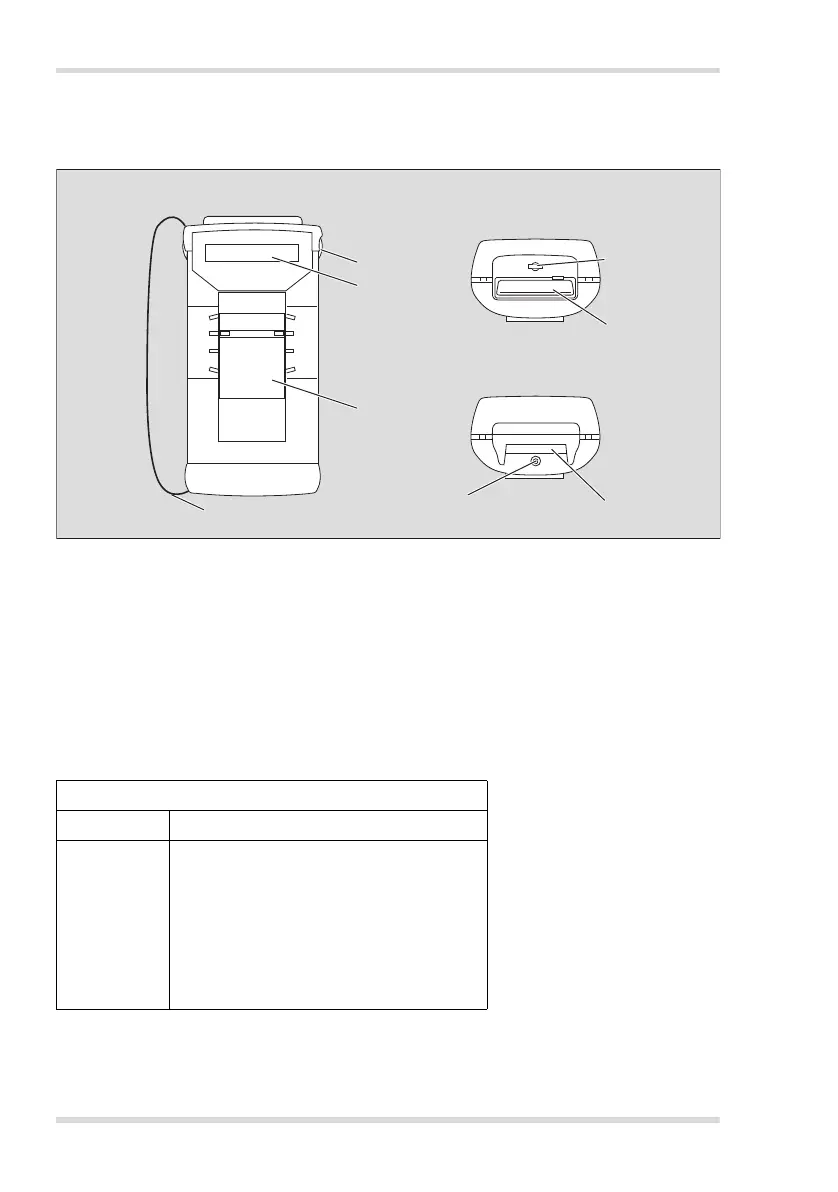

Analyzer Bedienseite, Chip-Ein- und Auslassseite
1 Einlassklappe für den Chip
2 Schiebeschalter zum Steuern des Messprogramms
3 LC-Display:
LC-Anzeige für die Benutzerführung und Messwertanzeige
4 Seitliche Taste zum Einschalten der Anzeigenbeleuchtung, zum Wählen der Sprachversion
und zum Bedienen des DataRecorders
5 Auslassklappe für den Chip
6 Einlass für das Probengas
7 Verschlussschraube für das Batteriefach
8 Handschlaufe, beidseitig per Schnellkupplung einsteckbar
Schaltpositionen des Schiebeschalters
Position Funktion
0 Analyzer AUS
1
Analyzer EIN
Funktionstest
Chipeingabe
Lesen Barcode
2
Chiptest
3
Messung und Auswertung
0
1
2
3
0
1
2
3
2
8
3
4
00222837.eps
Analyzer Bedienseite
Chip-Einlassseite
Chip-Auslassseite
5
6
1
7
