Dräger CMS

Dräger CMS Analyzer 7

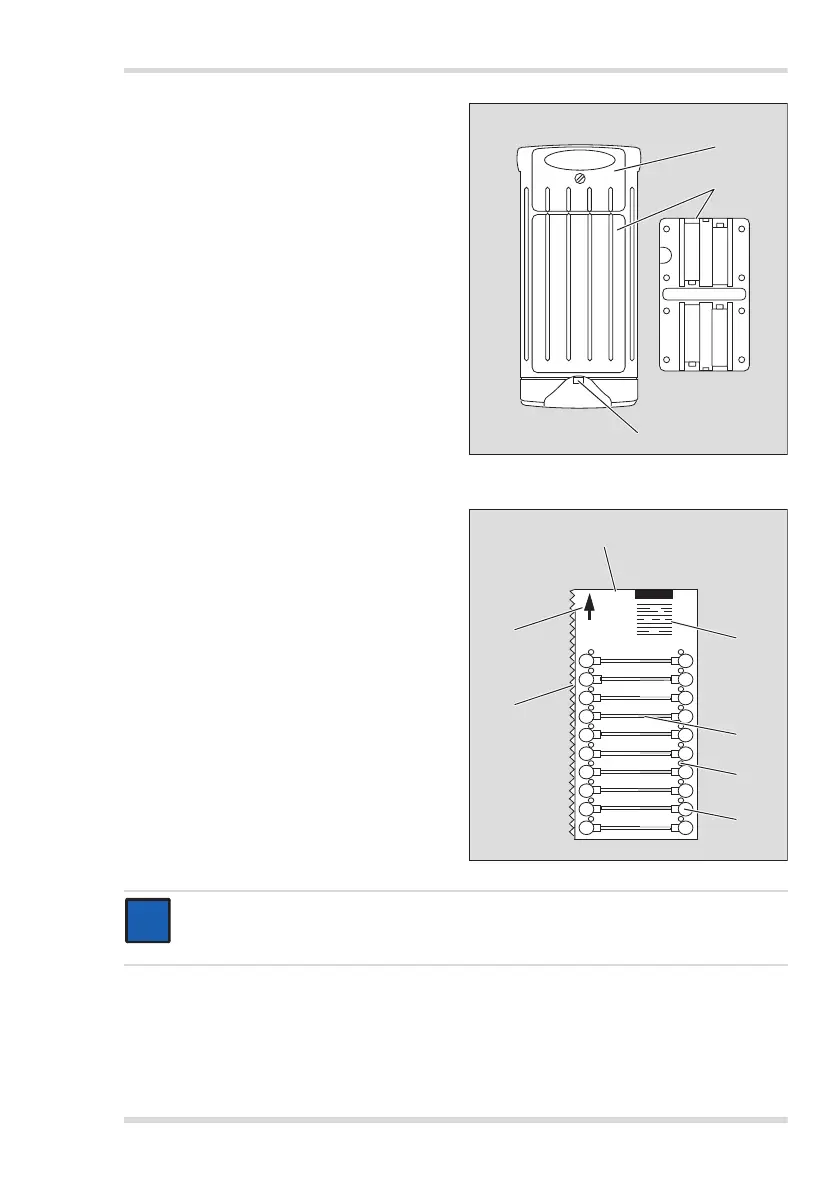

Was ist was?
Analyzer Rückseite
1 Batteriefach eingebaut/ausgebaut
2 Verschlussschraube für das Batteriefach
3 Aufnahmefach für das optionale Remote
System
Chip
1 Zahnleiste zum automatischen Vorschub
im Analyzer
2 Richtungspfeil zum richtigen Einschieben
des Chips
3 Substanzname, Messbereich, Batch- und
Sach-Nummer; auf der Rückseite ist das
Verbrauchsenddatum aufgedruckt
4 Barcode mit folgenden Chip-Daten:
Chiptyp, Messbereich, Messzeit,
notwendiger Flow
5 Messkanal: Kapillare mit Reagenz
6 Entwerterstifte, damit der Chip beim
nächsten unverbrauchten Messkanal po
-
sitioniert werden kann
7 Dichtleiste
HINWEIS
Die erhabenen Entwerterstifte zeigen die zur Verfügung stehenden Messkanäle an.
Messkanäle können nur einmal verwendet werden.
00522837.eps
+
–
–
–
–
+
+
+
3
1
2
00622837.eps
1
2
3
4
5
6
7
Messbereich Schadstoff Batch-Nr. Sach-Nr
