Output Circuit and Electrical
Characteristics

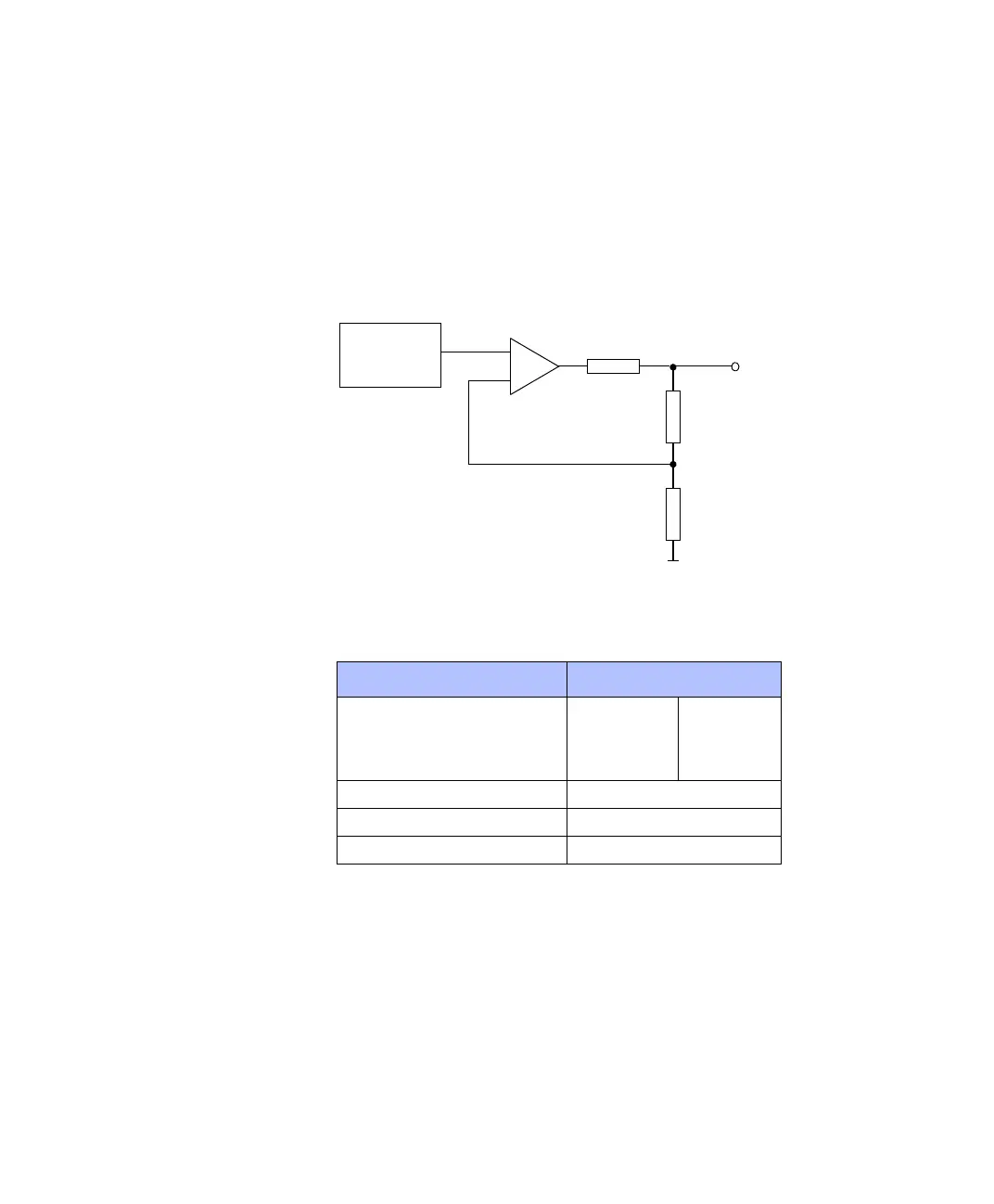

Output circuit The following illustration is a simplified diagram of the output circuitry
of the DACs.
Electrical characteristics The analog outputs are single-ended bipolar outputs with the
following characteristics.
DAC outputs are low-impedance outputs.
+
–
DACx
1 k
Ω
DACHx
100
Ω
3 k
Ω
R
out
→ 0 Ω
Parameter Value
Min. Max.
Output voltage –10 V +10 V
Outputcurrent –5mA +5mA
Output resistance
→ 0 Ω
Power-up default 0 V
SNR (signal-to-noise ratio) > 80 dB
