Connector Pinouts and LEDs
▲
■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
DS1104 Hardware Installation and Configuration March 2004
I■■■■■■■■■■■■■
▼
86
■■■■■■■■■■■■■■■▼
Slave DSP Debug Connector (P3)
The TMS320F240 slave DSP features a superset of the IEEE 1149.1
JTAG standard emulation port. This emulation port can be used for
software debugging. The DS1104 contains a JTAG connector to
connect an external emulator such as the Texas Instruments XDS510.
For the location of the connector on the board, see Board Overview on
page 78.
N
The dSPACE software does not support the slave DSP debug
connector.

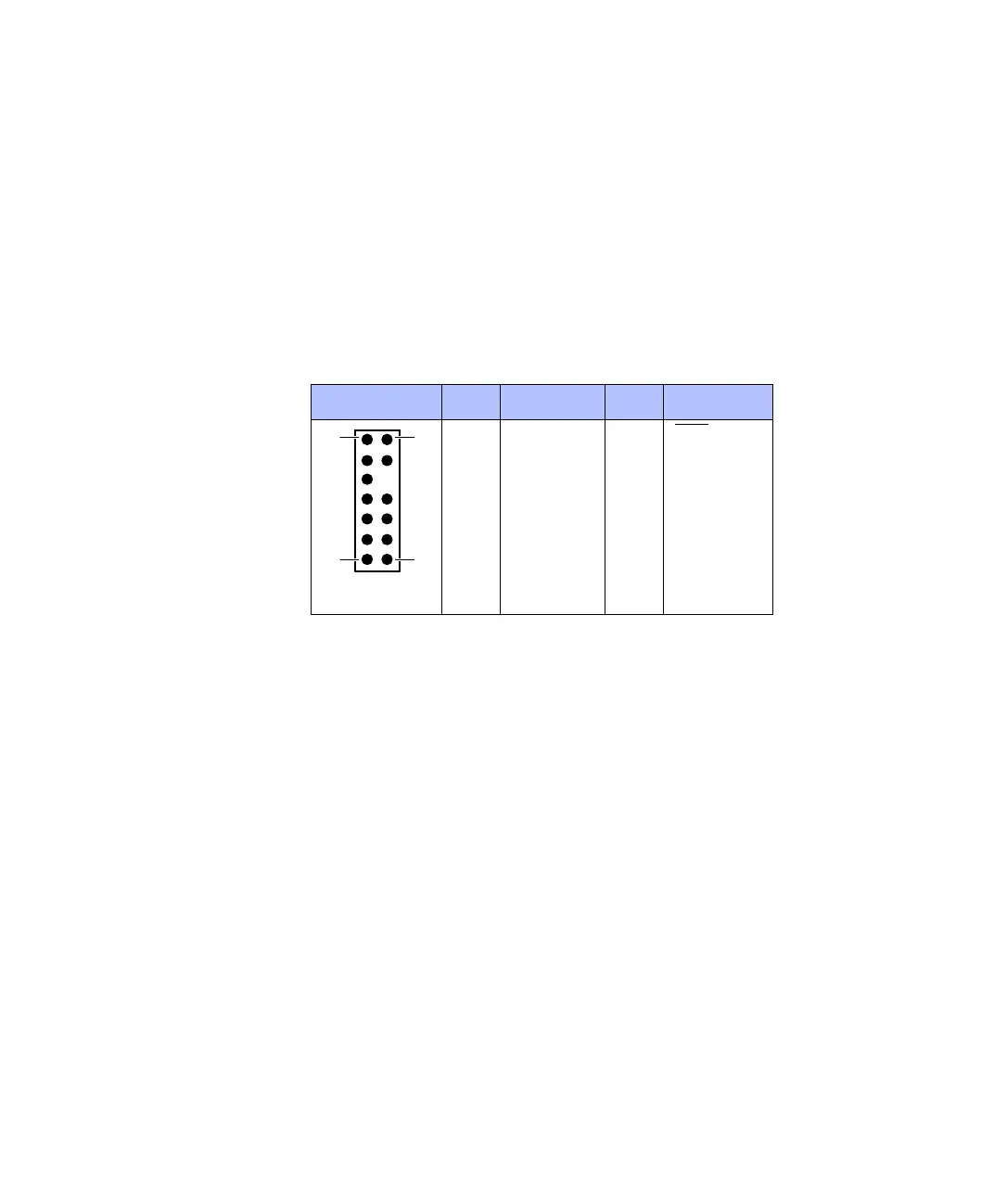

Connector Pin Signal Pin Signal
1TMS 2T
RST
3TDI 4GND
5VCC 6
7TDO 8GND
9TCK 10GND
11 TCK 12 GND
13 EMU0 14 EMU1
12
13 14
