I/O Circuit and Electrical Characteristics

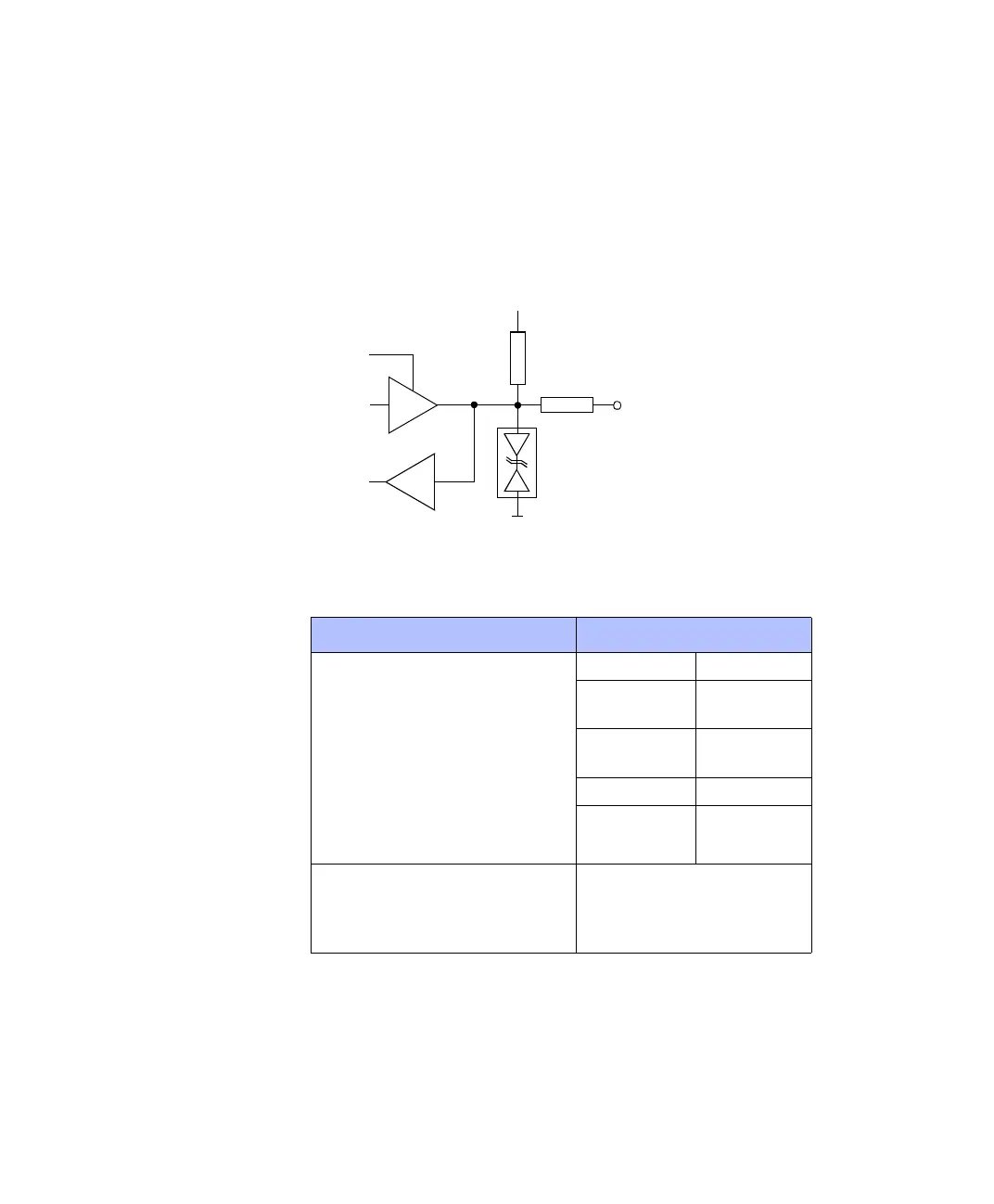

I/O circuit The following illustration is a simplified diagram of the input/output
circuitry of the bit I/O.
Electrical characteristics The bit I/O has TTL output/input levels with the following
characteristics.
Output
Enable
I/Ox
33
Ω
10 kΩ
VCC
→
I
Parameter Value
Min. Max.
Input voltage High
Low
2.0 V
0V
5.0 V
0.8 V
Output voltage High
Low
2.4 V
0V
5.0 V
0.4 V
Output current –5 mA +5 mA
Input current
(The current direction is shown in the circuit
diagram above.)
500 µA
Power-up default All bit I/O output circuits are
disabled and driven to VCC
by the built-in 10 kΩ pull-up
resistors.
