Signal Connection to External Devices

DS1104 Hardware Installation and Configuration March 2004

137

▲

■■■■■■■■■■I

▲■■■■■■■■■■■■■■■

Connecting RS232 Devices

If you use the UART interface as an RS232 transceiver, you have to

cross-connect the TXD and RXD signals for connecting external

devices.

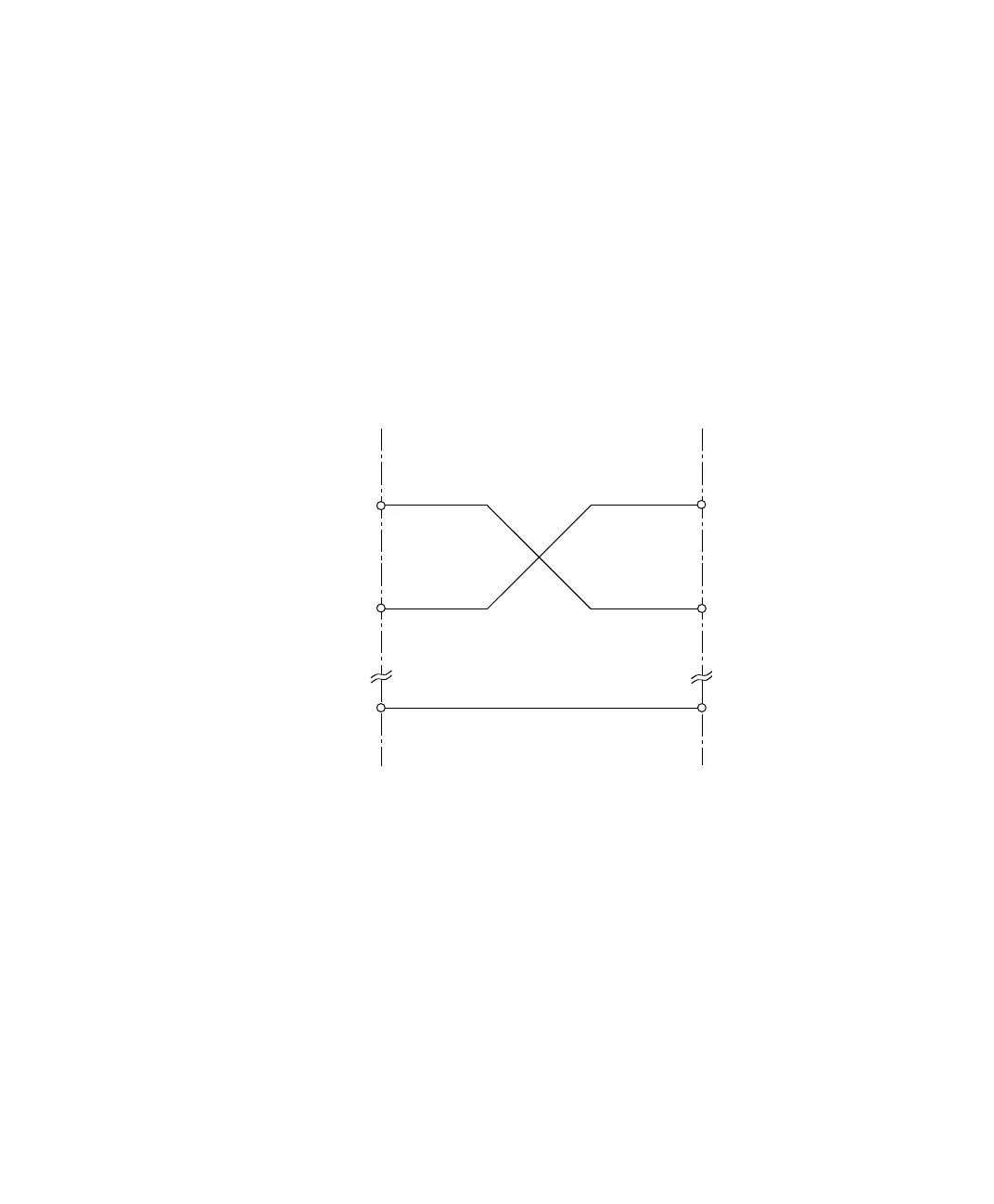

To do this, connect the pin of the TXD (output) signal to the pin of the

RXD (input) signal as shown below.

For some devices (e.g., modems), you should not cross-connect the

TXD and RXD signals. For the correct connection refer to the manual

of the device you want to connect to the DS1104.

External device

or another DS1104

RXD

TXD

RXD

DS1104

(RS232 mode)

GND GND
