dSPACE DS1104 User Manual

■
■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ▼ Connector Pinouts and LEDs
DS1104 Hardware Installation and Configuration March 2004
85
▲ ■■■■■■■■■■I
▲■■■■■■■■■■■■■■■
Master PPC Debug Connector (P2)
The master PPC features a superset of the IEEE 1149.1 JTAG standard
emulation port, which can be used for software debugging.
For the location of the connector on the board, see Board Overview on
page 78.
N
The dSPACE software does not support the master PPC debug
connector.

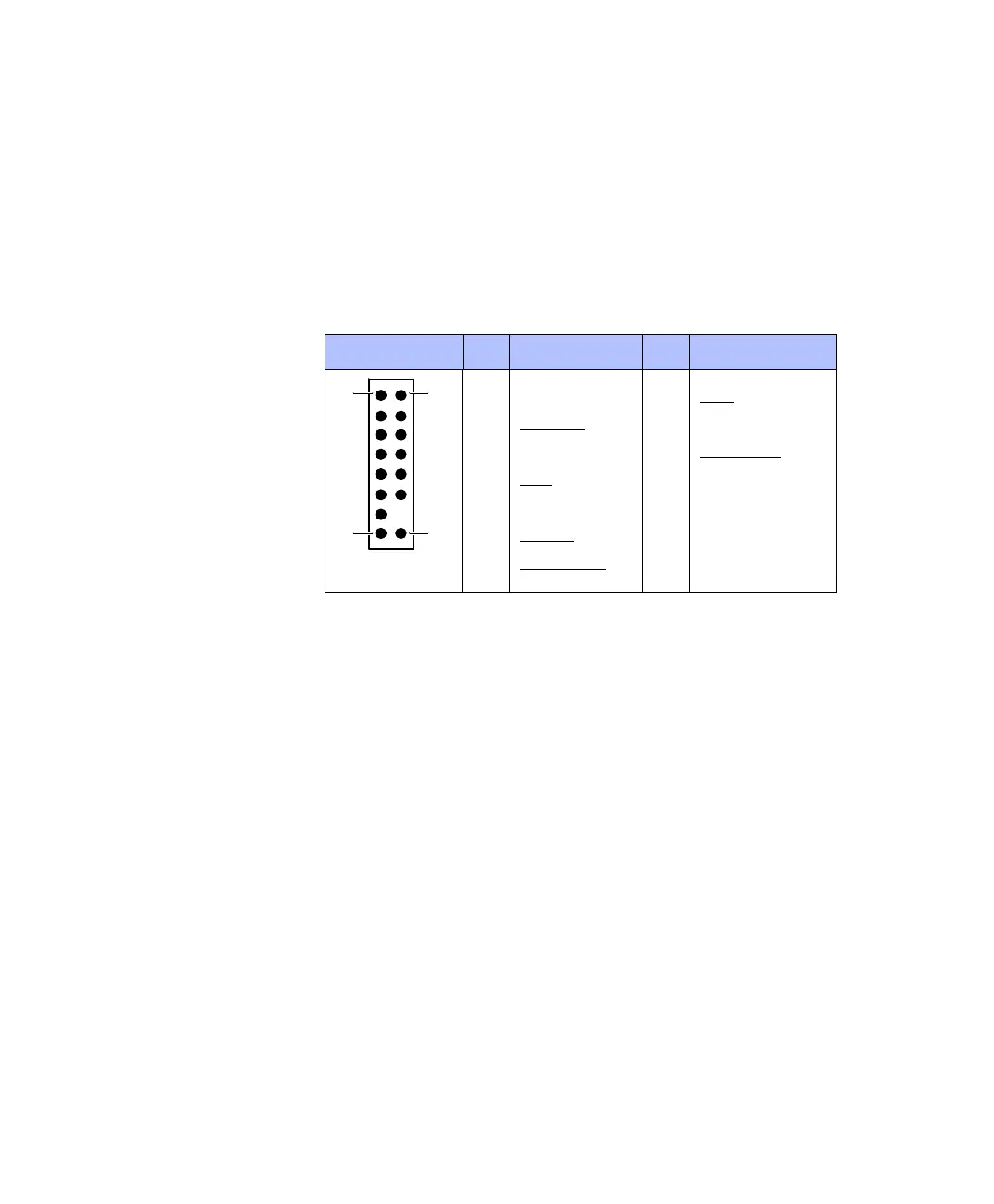

Connector (P2) Pin Signal Pin Signal
1TDO 2N/C
3TDI 4TRST
5 RUN_STP 6 VDD_SENSE
7TCK 8CHKSTP_IN
9TMS 10 N/C
11 N/C 12 N/C
13 HRESET
14
15 CKSTP_OUT
16 GND
12
15 16
