Connector Pinouts and LEDs
▲
■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
DS1104 Hardware Installation and Configuration March 2004
I■■■■■■■■■■■■■
▼
84
■■■■■■■■■■■■■■■▼

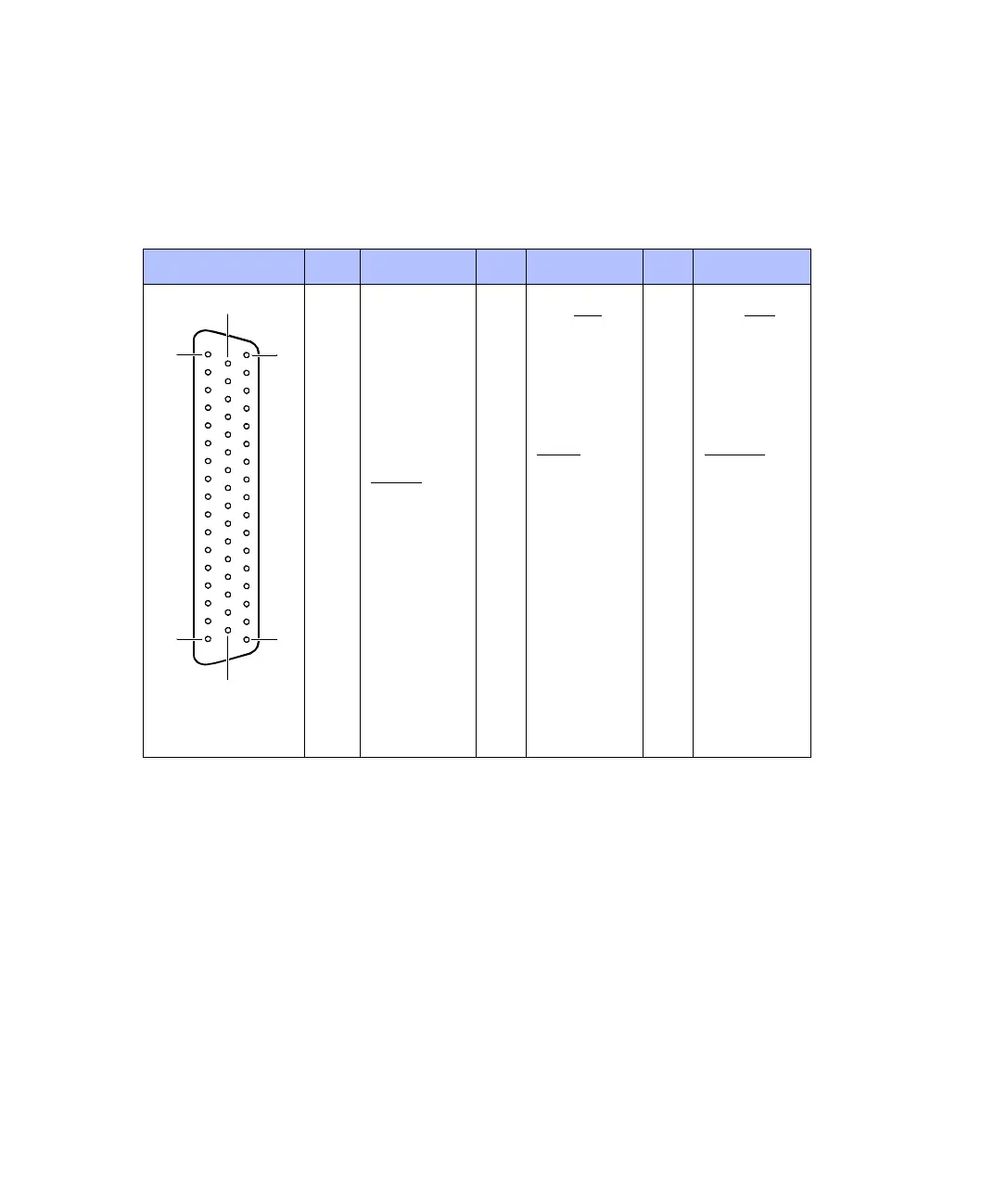

The table below shows the pin assignment of the Sub-D connector
P1B. Signal names in parentheses apply when the UART is set to the
RS422 or RS485 mode.
Connector P1B Pin Signal Pin Signal Pin Signal
1 GND 34 DCD (CTS)
2 DSR (RXD) 18 CTS (CTS) 35 RXD (RXD)
3 SSIMO 19 SSOMI 36 SSTE
4 VCC (+5 V) 20 SSCLK 37 ST3PWM
5 ST1PWM 21 ST2PWM 38 SPWM9
6SPWM7 22SPWM8 39GND
7 IDX(2) 23 IDX(2)
40 PHI90(2)
8PHI0(2) 24 PHI90(2) 41 PHI0(2)
9IO19 25GND 42IO17
10 IO13 26 IO15 43 IO11
11 IO7 27 IO9 44 IO5
12 IO1 28 IO3 45 GND
13 GND 29 DACH8 46 DACH6
14 DACH4 30 GND 47 GND
15 GND 31 DACH2 48 ADCH8
16 ADCH6 32 GND 49 GND
17 GND 33 ADCH4 50 ADCH2
1
34
18
50
33
17
