34008235ES/AC - Page 14
3. Utilización

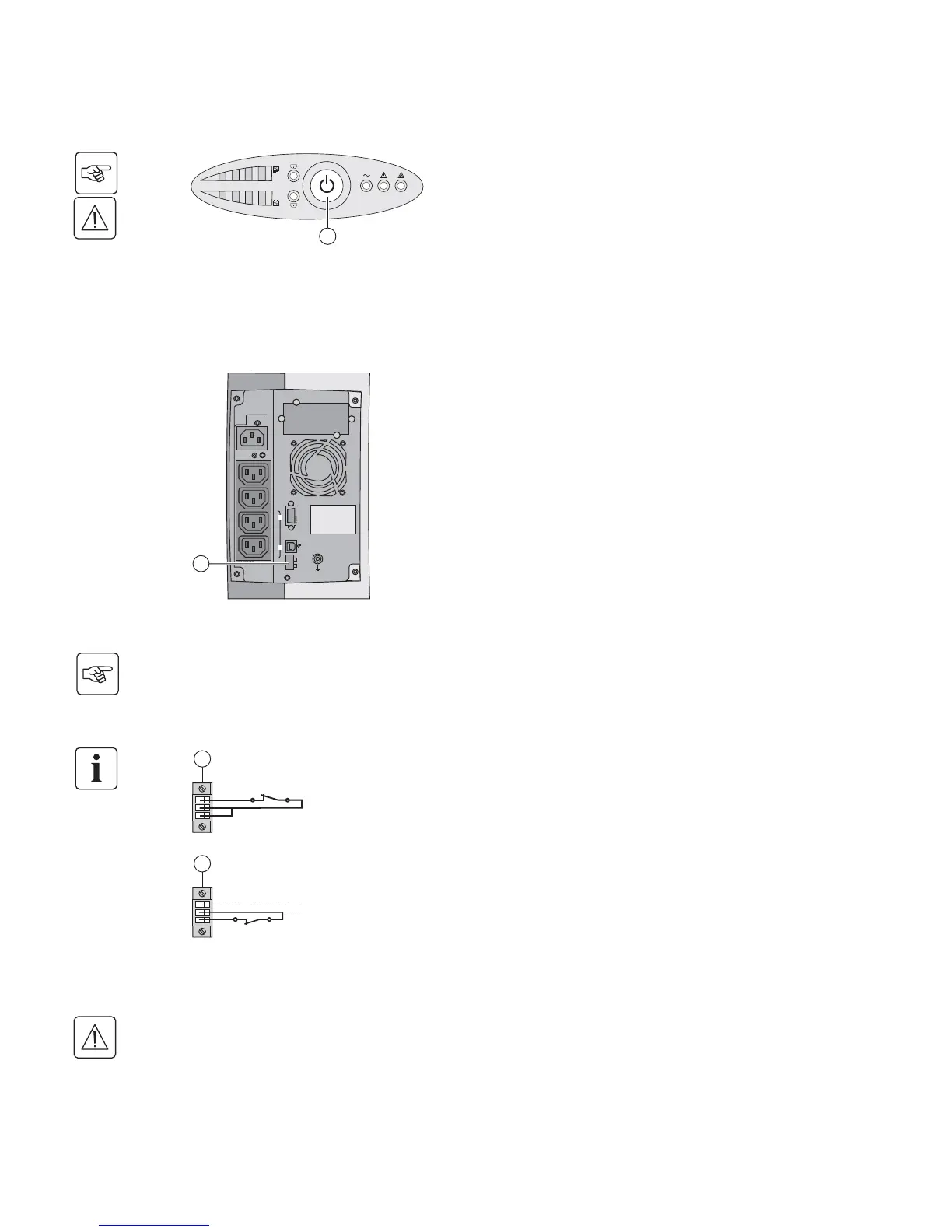

3.4 Parada del SAI
3.5 Utilización de las funciones de mando a distancia del SAI
Conexión y test de los mandos a distancia
Presionar el botón (10) durante más de 2 segundos.
Los equipos conectados al SAI ya no están siendo alimentados.
Evolution dispone de dos dispositivos de mando a distancia, según
se elija.
◗ RPO: es una función de parada a distancia del SAI (Remote Power
Off) que permite dejar sin tensión el conjunto de los equipos
conectados al SAI mediante un contacto remoto del usuario.
El rearranque del SAI requiere una intervención manual.
◗ ROO: es una función de marcha/parada a distancia del SAI (Remote
ON/OFF) que permite recurrir a la acción remota (10) del botón.
Estas funciones se obtienen abriendo el contacto que se conectará entre
las patillas adecuadas del conector (7) en la cara trasera del SAI (ver
figuras más abajo).
1 – Comprobar que el SAI esté en posición de parada y que la red eléctrica de alimentación esté desconectada.
2 – Quitar el conector (7) desatornillando los tornillos.
3 – Conectar un contacto seco aislado, del tipo normalmente cerrado (60 Vdc / 30 Vac máx, 20 mA máx, sección de
cable de 0,75 mm
2
) entre las dos patillas del conector (7), ver figura.
Contacto abierto: parada del SAI
Contacto cerrado: puesta en marcha del SAI (SAI conectado a la red y red presente)
Nota: el mando Marcha/Parada local mediante el botón (10) es prioritario con respecto al
mando a distancia.
Contacto abierto: parada del SAI, el indicador luminoso (14) se enciende.
Para volver al funcionamiento normal, desactivar el contacto externo de parada a distancia
y volver a arrancar el SAI con el botón (10).
4 – Encajar el conector (7) en su emplazamiento en la cara trasera del SAI.
5 – Conectar y volver a arrancar el SAI de acuerdo con los procedimientos anteriormente descritos.
6 – Activar el contacto externo de parada a distancia para testar la función.
Atención: este conector tiene que estar exclusivamente conectado a circuitos de nivel MBTS (Muy Baja Tensión de
Seguridad).
