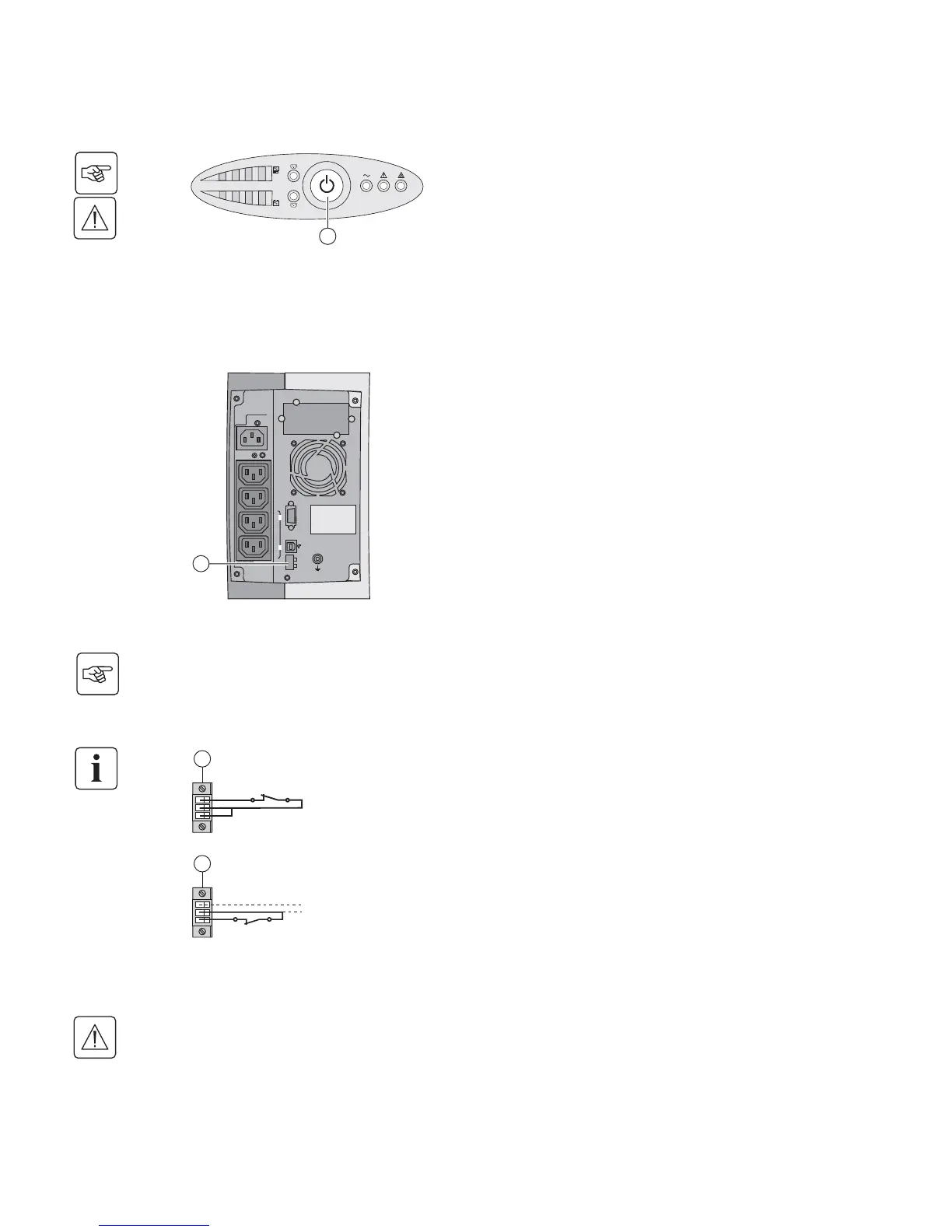

34008235NL/AC - Page 14
3. Gebruik
3.4 Uitschakelen van de UPS
3.5 Gebruik van de functies voor afstandsbediening van de UPS
Aansluiten en testen afstandsbedieningen
Druk langer dan 2 seconden op toets (10).
De op de UPS aangesloten apparatuur wordt niet meer gevoed.
Evolution beschikt naar keuze over twee voorzieningen voor
afstandsbediening.
◗ RPO: met deze functie kan de UPS op afstand worden uitgeschakeld
(Remote Power Off). Alle op de UPS aangesloten apparatuur wordt
spanningsloos door een op afstand bediend gebruikerscontact.
De UPS moet handmatig weer worden opgestart.
◗ ROO: hierme kan de UPS op afstand worden in- en uitgeschakeld de
l’ASI (Remote ON/OFF). Toets (10) wordt hiermee op afstand
bediend.
Deze functies worden geactiveerd door het openen van het contact dat
wordt aangesloten tussen de juiste pennen van connector (7) aan de
achterkant van de UPS (zie onderstaande afbeeldingen).
1 - Controleer of de UPS uit staat en de aansluiting op het elektriciteitsnet is afgekoppeld.
2 - Verwijder connector (7) door de schroeven los te draaien.
3 - Maak een droog geïsoleerd contact van het type "Normaal gesloten" (60 Vdc / 30 Vac max, 20mA max, draaddikte
0,75 mm
2
) tussen de beide pennen van connector (7), zie figuur.
Contact geopend: de UPS wordt uitgeschakeld
Contact gesloten: de UPS wordt ingeschakeld (UPS aangesloten op elektriciteitsnet en
elektriciteitsnet in werking)
NB: lokaal starten/stoppen van de UPS met toets (10) heeft altijd voorrang op de
afstandsbediening.
Contact geopend: de UPS wordt uitgeschakeld, lampje (14) gaat branden.
Om weer terug te keren naar normaal bedrijf schakelt u het externe contact voor
uitschakeling op afstand uit en start u de UPS opnieuw op met toets (10).
4 - Druk connector (7) op zijn plaats aan de achterkant van de UPS.
5 - Sluit de UPS weer aan en start hem op de reeds beschreven manier weer op.
6 - Activeer het externe contact voor uitschakeling op afstand om de functie te testen.
Let op: deze connector mag alleen worden aangesloten op schakelingen met een zeer lage veiligheidsspanning.
