34008235IT/AC - Page 7
1. Presentazione

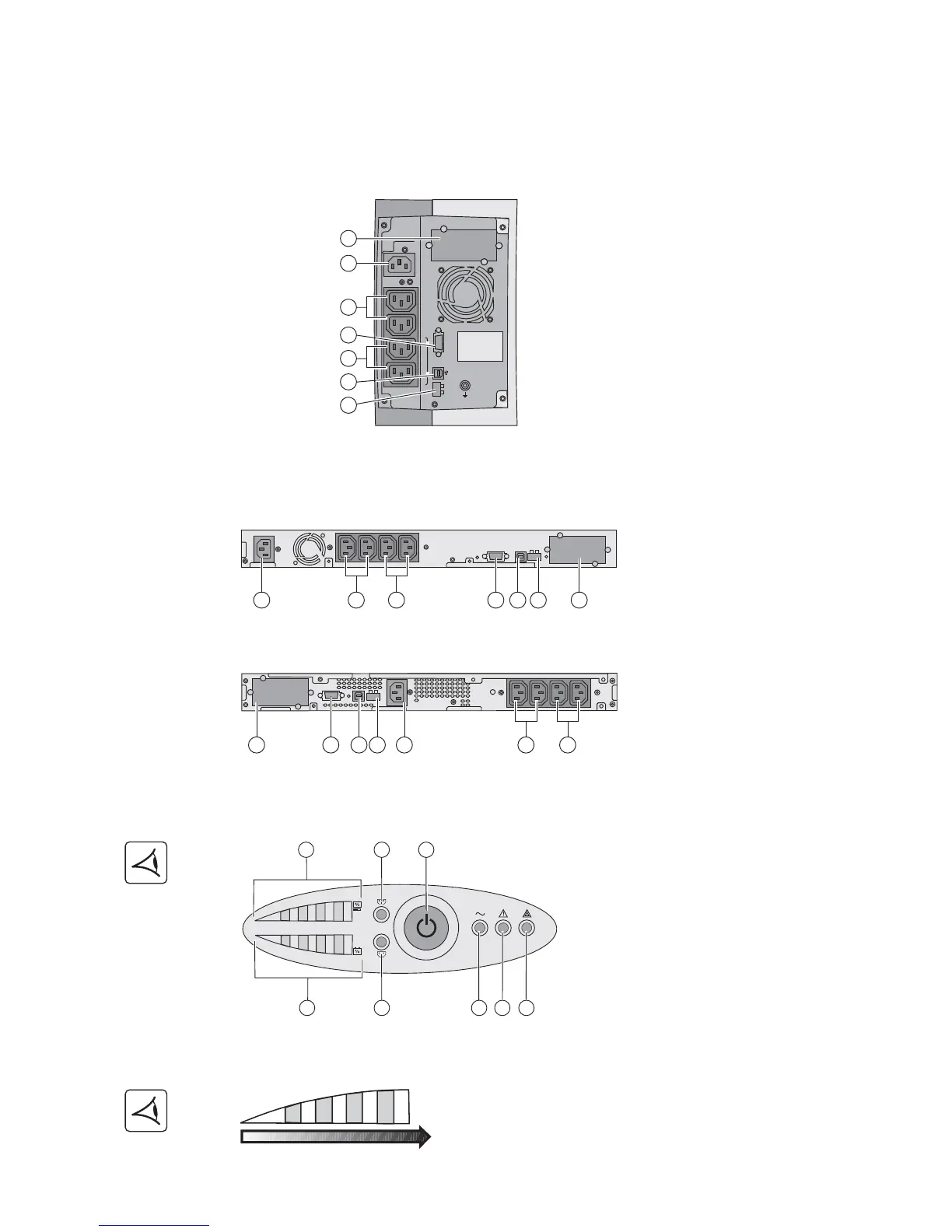

1.2 Vista posteriore
Evolution 650/850/1150/1550
Evolution 650/850/1150/1550 Rack
1.3 Pannello di visualizzazione e di comando
Indicatori a barre (8) e (11)
(1) Sede per una scheda di comunicazione
opzionale.
(2) Presa per il raccordo alla rete elettrica
di alimentazione
(3) 2 prese per il raccordo degli impianti
(4) Porta di comunicazione RS232
(5) 2 prese programmabili (1 e 2) per il
raccordo degli impianti
(6) Porta di comunicazione USB
(7) Connettore per il raccordo di un
comando Avvio/Arresto a distanza o di un
arresto di emergenza.
(8) Indicatore a barre del livello di potenza
assorbita in uscita
(9) Presa programmabile 1 alimentata
(10) Pulsante di comando Avvio/Arresto
(ON/OFF) dell’UPS e delle prese di uscita
(11) Indicatore a barre del livello di carica
della batteria
(12) Presa programmabile 2 alimentata
(13) Spia impianti protetti
(14) Spia di funzionamento deteriorato
(15) Spia impianti non protetti
230V/10A Max
RS232
ROO RPO
1
2
Ue/In/Eing
Us/Out/Ausg
I max 6.5A
2
3
5
1
4
6
7
2
4 6 7
1
3 5
2
4 6 7
1
3 5
Evolution 650/850/1150 Rack
Evolution 1550 Rack
2
1
2
9
10
12
13
14
15
11
8
25
50 75 100
%min max
