2. Aufstellung und Installation
2.5 Kommunikationsschnittstellen

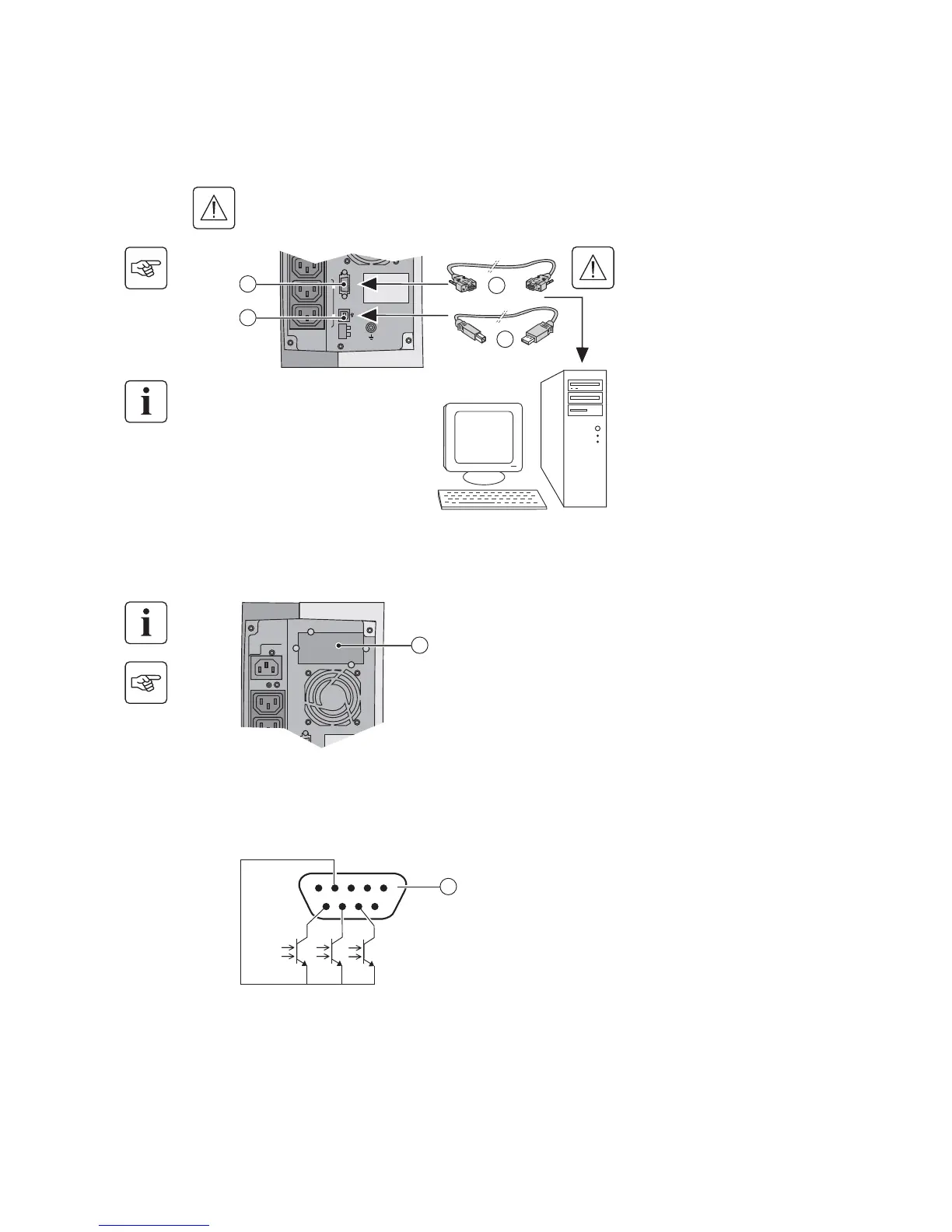

Anschluss der RS232- bzw. der USB-Schnittstelle (wahlweise)
Einbau der optionalen Kommunikationskarten
Anschlussbelegung der optionalen Kommunikationskarte
RS232- und USB-Schnittstelle können nicht gleichzeitig verwendet werden.
1 - K ab el (20) oder (21) an die RS232- bzw.
USB-Schnittstelle des zu schützenden
Rechnersystems anschließen.
2 - Das jeweils andere Ende des Kabels
(21) oder (20) an die USB-Schnittstelle (6)
bzw. den RS232-Port (4) der USV
anschließen.
Die USV kann nun über verschiedene
Softwarepakete von EATON mit dem
angeschlossenen Rechnersystem
kommunizieren (Überwachung,
Konfiguration, Sicherheitsparameter).
Steckplatz für
Kommunikationskarte
(beschränkter Zugang)
Die Kommunikationskarten können bei
eingeschalteter USV installiert werden.
1 - Kartenfachabdeckung (1) an der USV-
Rückseite abschrauben und
herausnehmen.
2 - Kommunikationskarte in den
entsprechenden Steckplatz einstecken.
3 - Abdeckung erneut anschrauben.
◗ Pin 1, 2, 3, 5, 6: nicht verwendet
◗ Pin 4: gemeinsamer Rückleiter
◗ Pin 7: Vorwarnung Ende
Batterieautonomie
◗ Pin 8: Betrieb über USV
◗ Pin 9: Batteriebetrieb
n.o. = normal geöffnet (Schließer).
Bei Anliegen einer Information wird der Kontakt zwischen dem entsprechenden Pin und dem gemeinsamen
Rückleiter (Pin 4) geschlossen.
Kennwerte der Kontakte (Optokoppler)
◗ Spannung: max. 48 V DC
◗ Strom: max. 25 mA
◗ Leistung: 1,2 W
