2. Installazione
2.5 Porte di comunicazione

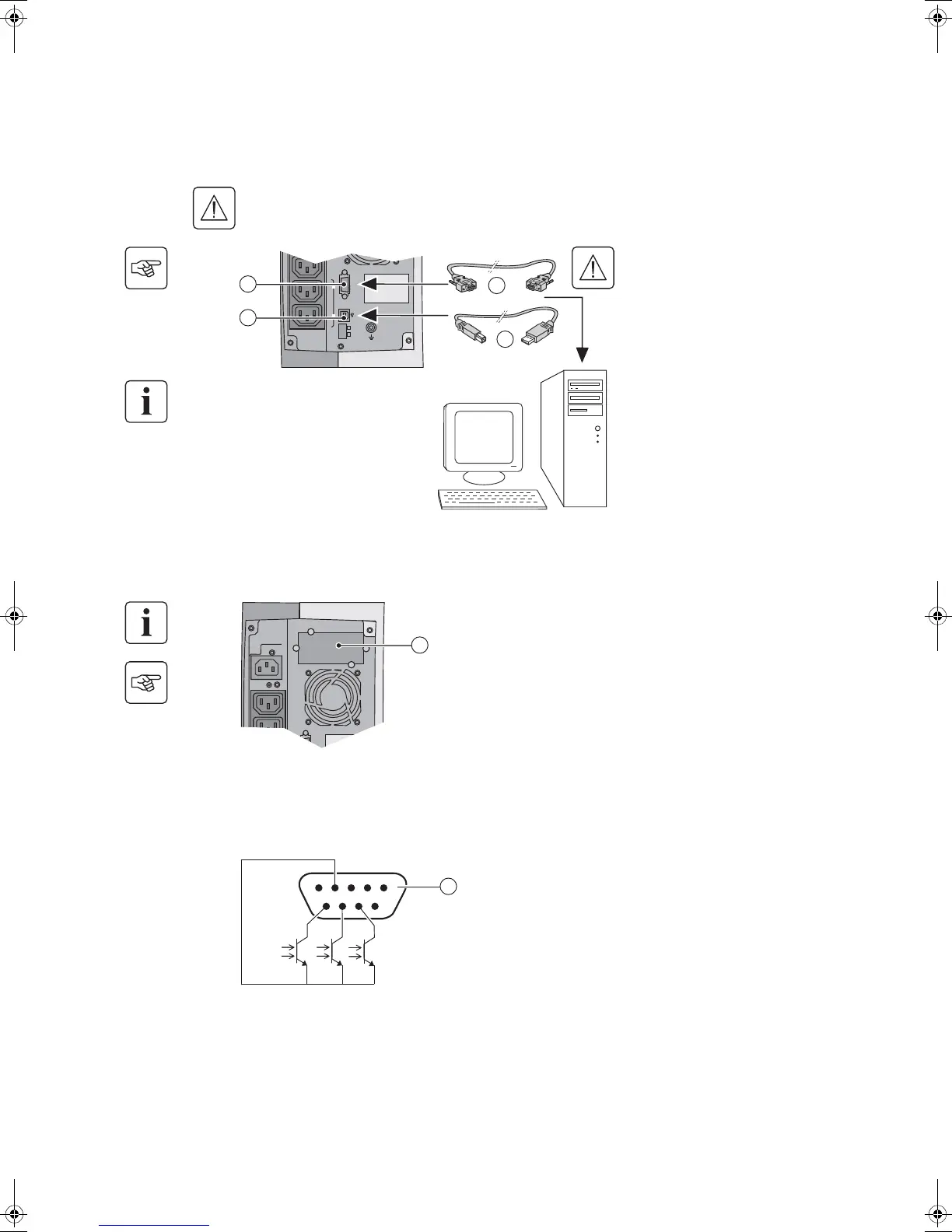

Raccordo della porta di comunicazione RS232 o USB(facoltativa)
Installazione delle schede di comunicazione (opzione)
Caratteristiche della porta di comunicazione tramite contatti (opzione)
La porta di comunicazione RS232 e la porta di comunicazione USB non possono funzionare contemporaneamente.
1 – Collegare il cavo di comunicazione RS
232 (20) o USB (21) alla porta seriale o USB
dell’apparecchiatura informatica.
2 – Collegare l’altra estremità del cavo di
comunicazione (20) o (21) alla porta di
comunicazione USB (6) o RS232 (4)
dell’UPS.
L'UPS è ora in grado di dialogare con un
software di amministrazione, di
configurazione o di sicurezza EATON.
Posizione della scheda di
comunicazione (accesso
ristretto).
Non è necessario arrestare il
funzionamento dell’UPS per installare una
scheda di comunicazione:
1 – Rimuovere la piastra di copertura (1)
dell’UPS fissata tramite viti.
2 – Inserire la scheda di comunicazione
all’interno dell’apposito alloggiamento.
3 – Fissare la piastra della scheda con le
apposite viti.
◗ Pin 1, 2, 3, 5, 6: non utilizzati
◗ Pin 4: comune utente
◗ Pin 7: batteria scarsa
◗ Pin 8: UPS in funzione, impianti
alimentati
◗ Pin 9: funzionamento su batteria.
n.a.: contatto normalmente aperto
In presenza di informazione attiva, si chiude il contatto tra il pin comune 4 e il pin dell'informazione corrispondente.
Caratteristiche dei contatti (optoaccoppiatori)
◗ Tensione: 48 V DC max
◗ Corrente: 25 mA max
◗ Potenza: 1,2 W
21
20
RS232
ROO RPO
1
2
Us/Out/Ausg
I max 6.5A
4
6
230V/10A Max
RS232
1
Ue/In/Eing
1
5432
9876
1
commun
4
n.o.
n.o.n.o.
