5. Manutenzione
5.1 Riparazione dei guasti
5.2 Sostituzione del modulo batteria del modello "tower"
Richiamo sulle istruzioni di sicurezza:
La batteria presenta un rischio di elettrocuzione ed una corrente di cortocircuito elevata. Per qualsiasi intervento
sugli elementi della batteria, occorre prendere le seguenti precauzioni:
◗ Togliere orologi, anelli, fedi, bracciali o qualsiasi altro oggetto metallico.
◗ Utilizzare utensili con impugnatura isolata.
Smontaggio del modulo batteria
Sintomo Diagnostica Rimedio
1 Durante l’avviamento dell’UPS
tramite il pulsante (10), tutte le spie si
accendono una volta e il cicalino
emette un bip, dopodiché la spia (14)
rimane accesa.
L’azione del contatto di arresto
remoto (RPO) ha provocato
l’arresto dell’UPS e ne impedisce
il riavvio.
Riportare il contatto in posizione
normale e premere il pulsante (10)
per riavviare l’UPS.
2 Il pulsante (10) e le spie (13) e (14)
sono accesi, e tutte le spie
dell’indicatore a barre (8)
lampeggiano.
Il tasso di carico supera il livello di
sovraccarico configurato o la
capacità dell’UPS.
Verificare la potenza assorbita
dagli impianti collegati e staccare
quelli non prioritari. Verificare il
livello di sovraccarico configurato.
3 Il pulsante (10) e la spia (15) sono
accesi, e tutte le spie dell’indicatore a
barre (8) lampeggiano.
È stato raggiunto un sovraccarico
critico in uscita dall’apparecchio.
In caso di interruzione della rete di
alimentazione, gli impianti non
vengono alimentati a batteria.
Verificare la potenza assorbita
dagli impianti collegati e staccare
quelli non prioritari.
4 La spia (15) è accesa e tutte le spie
dell’indicatore a barre (11)
lampeggiano.
È stato rilevato un guasto alla
batteria durante l’autotest.
Sostituire gli elementi della
batteria (vedere §5.2, Sostituzione
del modulo batteria).
5 Si accende solo la spia (15) e il
cicalino emette un bip continuo.
L’UPS presenta un guasto interno
e gli impianti non sono più
alimentati.
Rivolgersi al servizio post vendita.

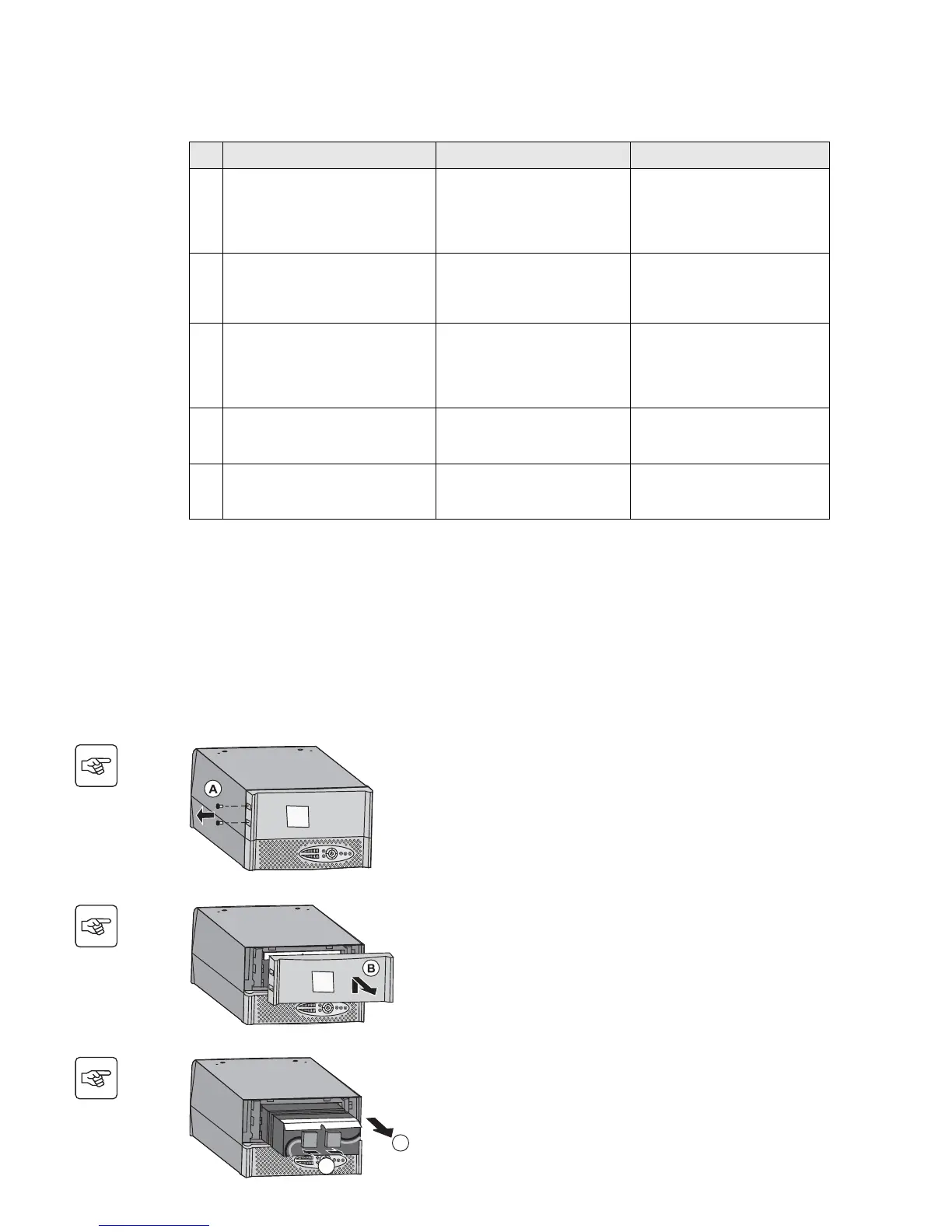

Orientare l’apparecchio come indicato
nella figura accanto.
A - Allentare le due viti sulla sezione
sinistra.
B - Sollevare e tirare verso se stessi il
pannello con il logo.
C - Tirare i due connettori per scollegare il
gruppo batteria (evitando rigorosamente
di tirare i cavi).
D - Tirare la linguetta di plastica per
estrarre la batteria.
C
D
