34008235FR/AC - Page 7
1. Présentation

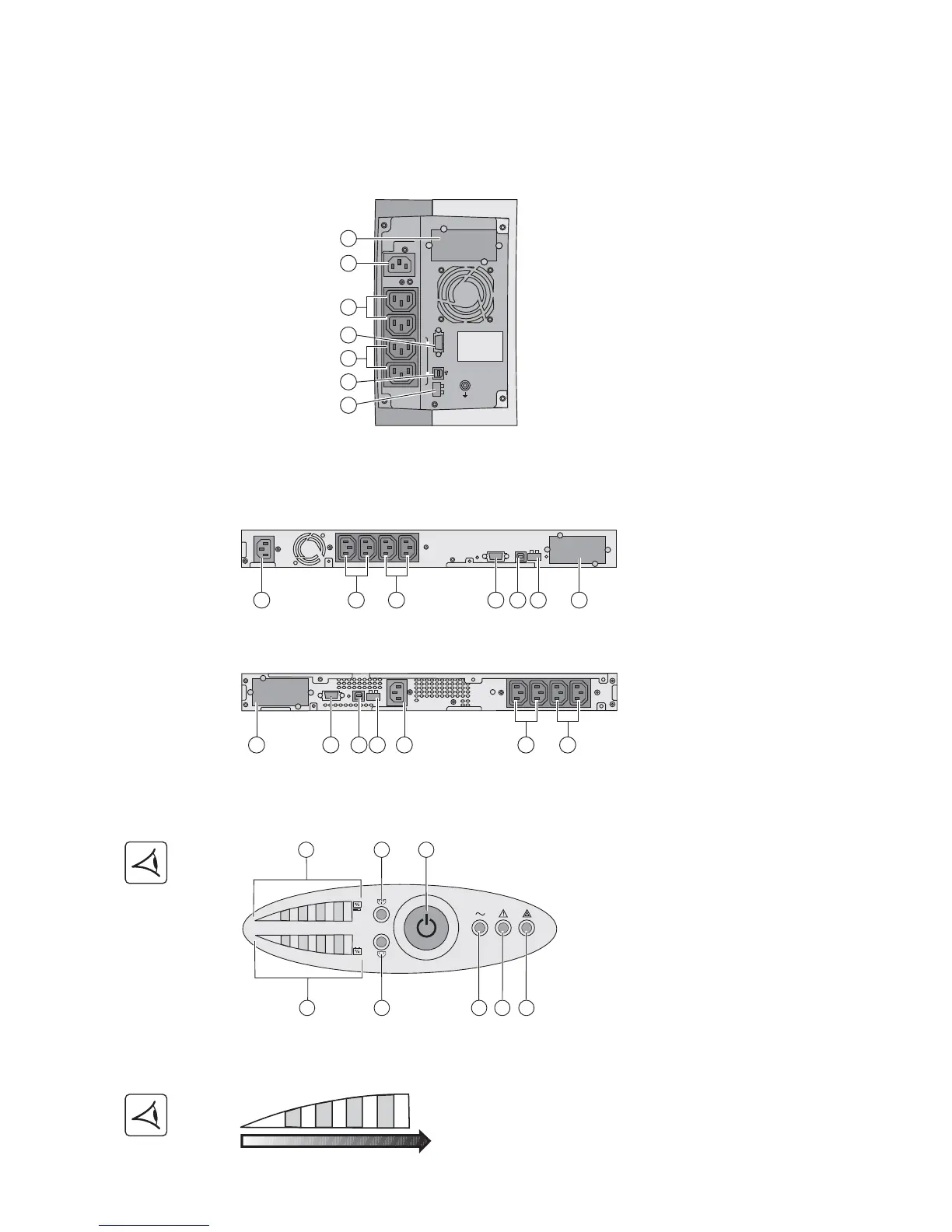

1.2 Faces arrières
Evolution 650/850/1150/1550
Evolution 650/850/1150/1550 Rack
1.3 Panneau d'affichage et de commande
Barregraphes (8) et (11)
(1) Emplacement pour carte de
communication optionnelle
(2) Prise pour le raccordement au réseau
électrique d’alimentation
(3) 2 prises pour le raccordement des
équipements
(4) Port de communication RS232
(5) 2 prises programmables (1 et 2) pour le
raccordement des équipements
(6) Port de communication USB
(7) Connecteur pour le raccordement
d’une commande Marche/Arrêt distante et
d’un arrêt d’urgence.
(8) Barregraphe du niveau de puissance
utilisé en sortie
(9) Prise programmable 1 alimentée
(10) Bouton de commande Marche/Arrêt
(ON/OFF) de l’ASI et des prises de sortie
(11) Barregraphe du niveau de charge de
la batterie
(12) Prise programmable 2 alimentée
(13) Voyant équipements protégés
(14) Voyant de fonctionnement dégradé
(15) Voyant équipements non protégés
230V/10A Max
RS232
ROO RPO
1
2
Ue/In/Eing
Us/Out/Ausg
I max 6.5A
2
3
5
1
4
6
7
2
4 6 7
1
3 5
2
4 6 7
1
3 5
Evolution 650/850/1150 Rack
Evolution 1550 Rack
2
1
2
9
10
12
13
14
15
11
8
25
50 75 100
%min max
