34008235NL/AC - Page 11
2. Installatie

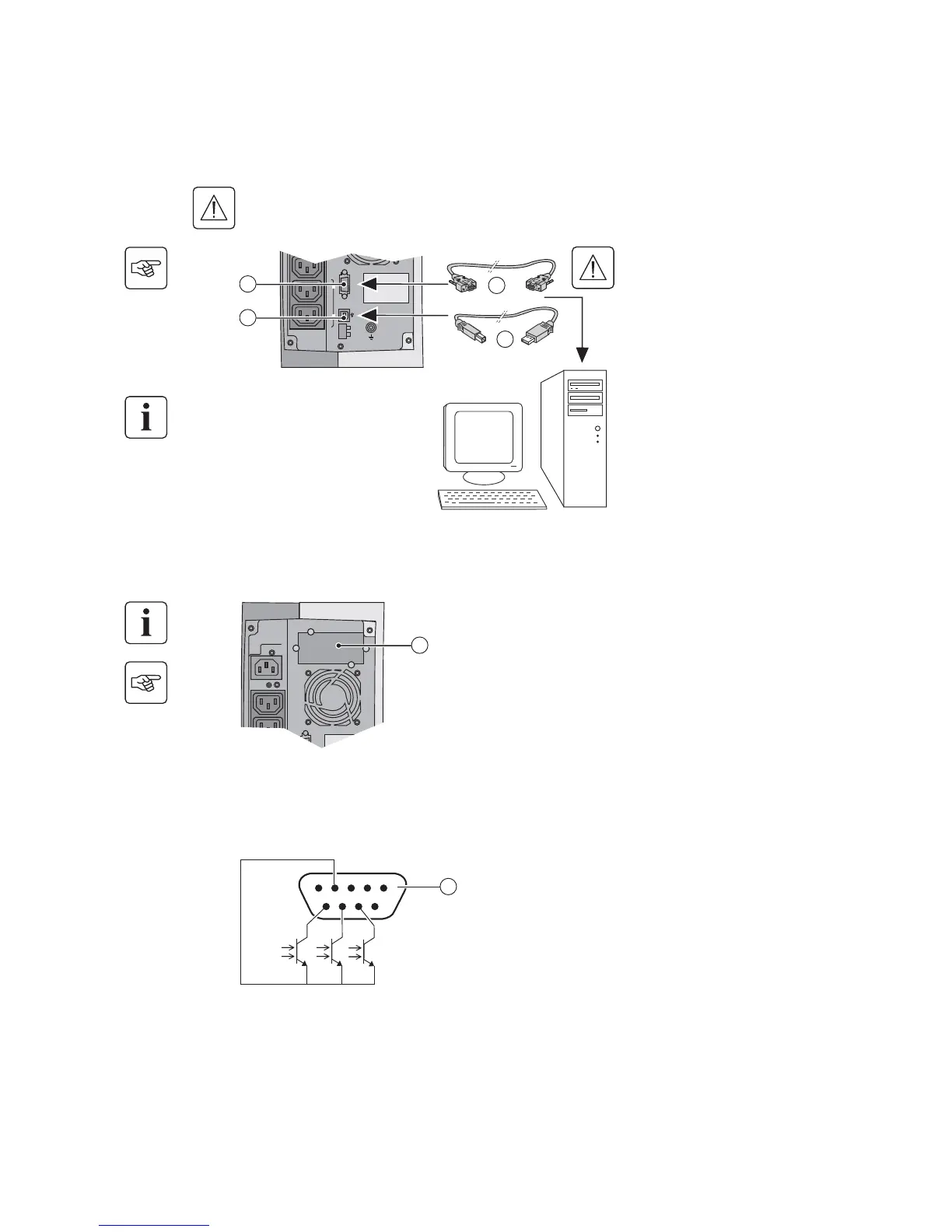

2.5 Communicatiepoorten
Aansluiten van de RS232- of USB-communicatiepoort (facultatief)
Installatie van communicatiekaarten (optie)
Eigenschappen van de contactgestuurde communicatiepoort (optie)
De RS232-communicatiepoort en de USB-communicatiepoort kunnen niet tegelijkertijd in werking zijn.
1 - Sluit de RS 232-communicatiekabel (20)
of de USB-communicatiekabel (21) aan op
de seriële of USB-poort van de
computerapparatuur.
2 - Sluit het andere eind van de
communicatiekabel (20) of (21) aan op de
USB-communicatiepoort (6) of de RS232-
communicatiepoort (4) van de UPS.
De UPS kan nu communiceren met
besturings-, configuratie- of
beveiligingssoftware van EATON.
Afgeschermd slot voor de
communicatiekaart.
De UPS hoeft niet te worden uitgeschakeld
om de communicatiekaart te installeren:
1 - Verwijder het beschermplaatje (1) van
de UPS (dit is bevestigd met schroeven).
2 - Plaats van de communicatiekaart op de
daarvoor bestemde plaats.
3 - Breng het afdekplaatje weer op zijn
plaats en schroef het vast.
◗ Pen 1, 2, 3, 5, 6: niet in gebruik
◗ Pen 4: gemeenschappelijk gebruiker
◗ Pen 7: accuspanning laag
◗ Pen 8: UPS in bedrijf, apparatuur gevoed
◗ Pen 9: accubedrijf.
n.o. : normaal geopend contact.
Wanneer er een informatiesignaal actief is, wordt het contact tussen gemeenschappelijke pen 4 en de pen van de
desbetreffende informatie gesloten.
Eigenschappen van de contacten (optische koppelelementen)
◗ Spanning: max. 48 V DC
◗ Stroom: max. 25 mA
◗ Vermogen: 1.2 W
