1. Beschrijving

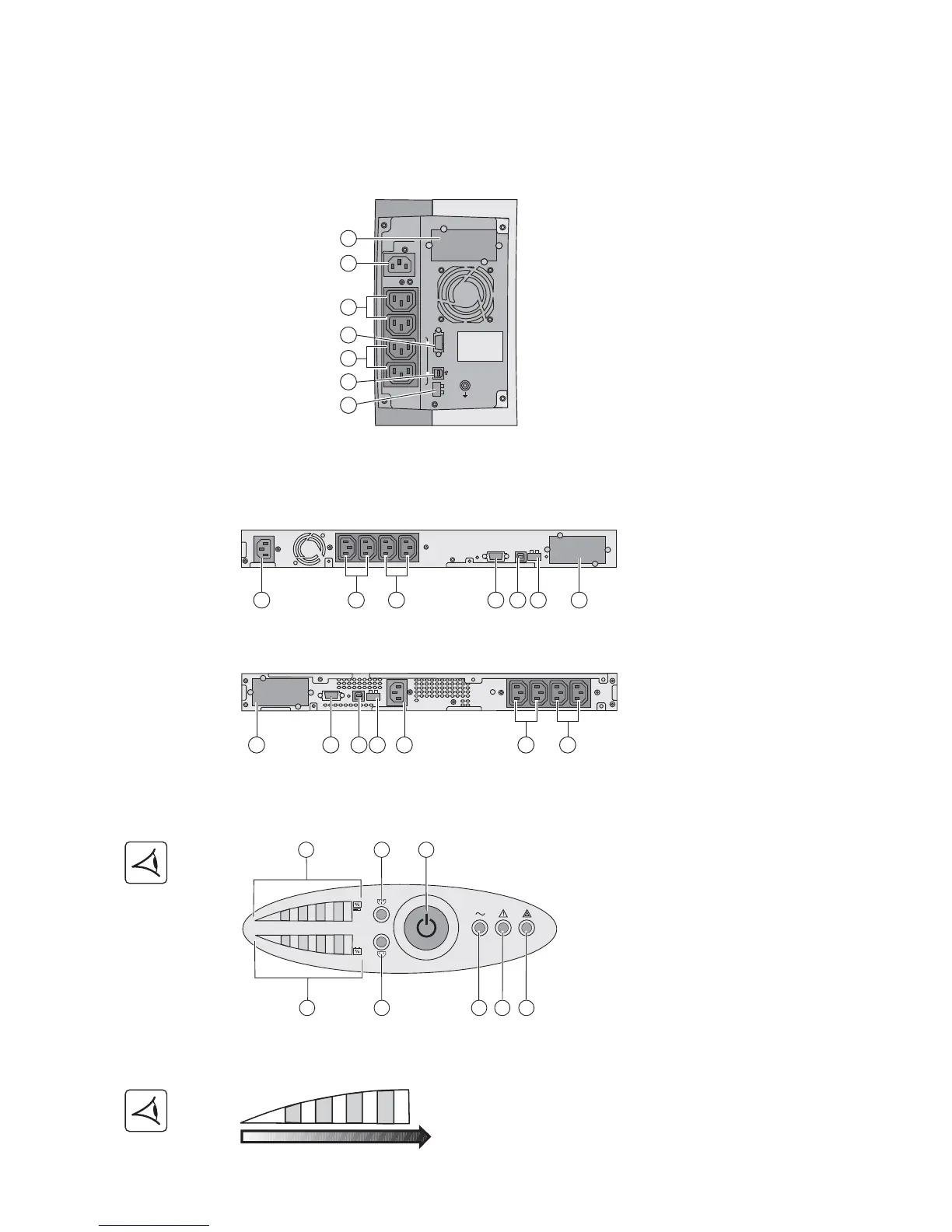

1.2 Achterkant
Evolution 650/850/1150/1550
Evolution 650/850/1150/1550 Rack
1.3 Bedieningspaneel
Staafdisplays (8) en (11)
(1) Plaats voor optionele
communicatiekaart
(2) Aansluiting voor het elektrische
voedingsnet
(3) 2 aansluitingen voor apparatuur
(4) RS232-communicatiepoort
(5) 2 instelbare aansluitingen (1 en 2) voor
apparatuur
(6) USB-communicatiepoort
(7) Connector voor aansluiting van een
Remote On/Off en een noodstop.
(8) Staafdisplay van het afgenomen
uitgangsvermogen
(9) Instelbare aansluiting 1 gevoed
(10) Aan-/Uit-toets (ON/OFF) van de UPS
en de uitgaande contactdozen
(11) Staafdisplay ladingsindicatie accu
(12) Instelbare aansluiting 2 gevoed
(13) Lampje beveiligde apparatuur
(14) Lampje storingsbedrijf
(15) Lampje niet-beveiligde apparatuur
