34008235ES/AC - Page 7
1. Presentación

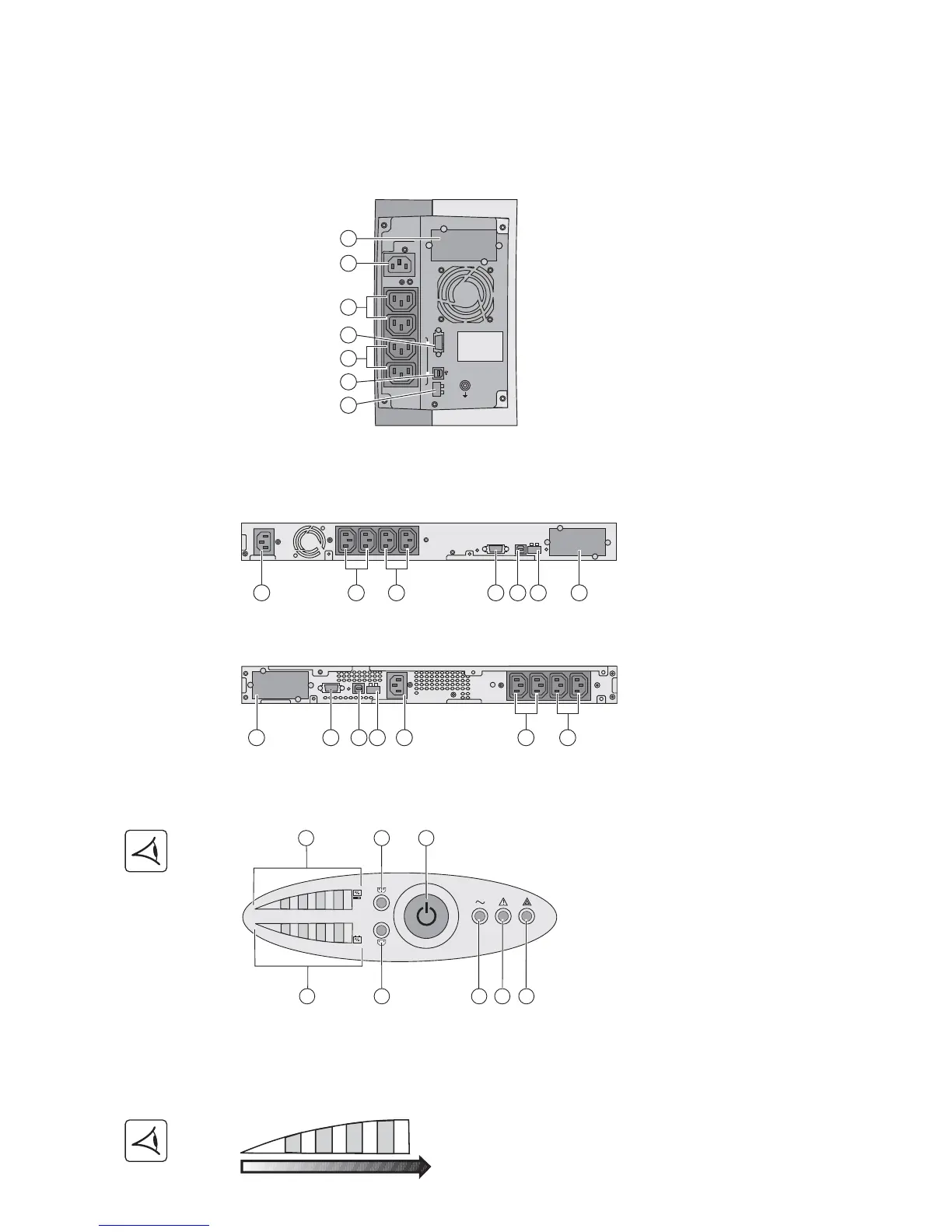

1.2 Caras traseras
Evolution 650/850/1150/1550
Evolution 650/850/1150/1550 Rack
1.3 Panel de visualización y de mando
Barra de leds (8) y (11)
(1) Emplazamiento para tarjeta de
comunicación opcional
(2) Toma para la conexión a la red eléctrica
de alimentación
(3) 2 tomas para la conexión de los
equipos
(4) Puerto de comunicación RS232
(5) 2 tomas programables (1 y 2) para la
conexión de los equipos
(6) Puerto de comunicación USB
(7) Conector para la conexión de un
mando a distancia de Marcha/Parada y de
una parada de emergencia.
(8) Barra de leds del nivel de potencia
utilizado en la salida
(9) Toma programable 1 alimentada
(10) Botón de control Marcha/Parada (ON/
OFF) del SAI y de las tomas de salida
(11) Barra de leds del nivel de carga de la
batería
(12) Toma programable 2 alimentada
(13) Indicador luminoso equipos
protegidos
(14) Indicador luminoso de
funcionamiento degradado
(15) Indicador luminoso equipos no
protegidos
230V/10A Max
RS232
ROO RPO
1
2
Ue/In/Eing
Us/Out/Ausg
I max 6.5A
2
3
5
1
4
6
7
2
4 6 7
1
3 5
2
4 6 7
1
3 5
Evolution 650/850/1150 Rack
Evolution 1550 Rack
2
1
2
9
10
12
13
14
15
11
8
25
50 75 100
%min max
