34008235FR/AC - Page 14
3. Utilisation

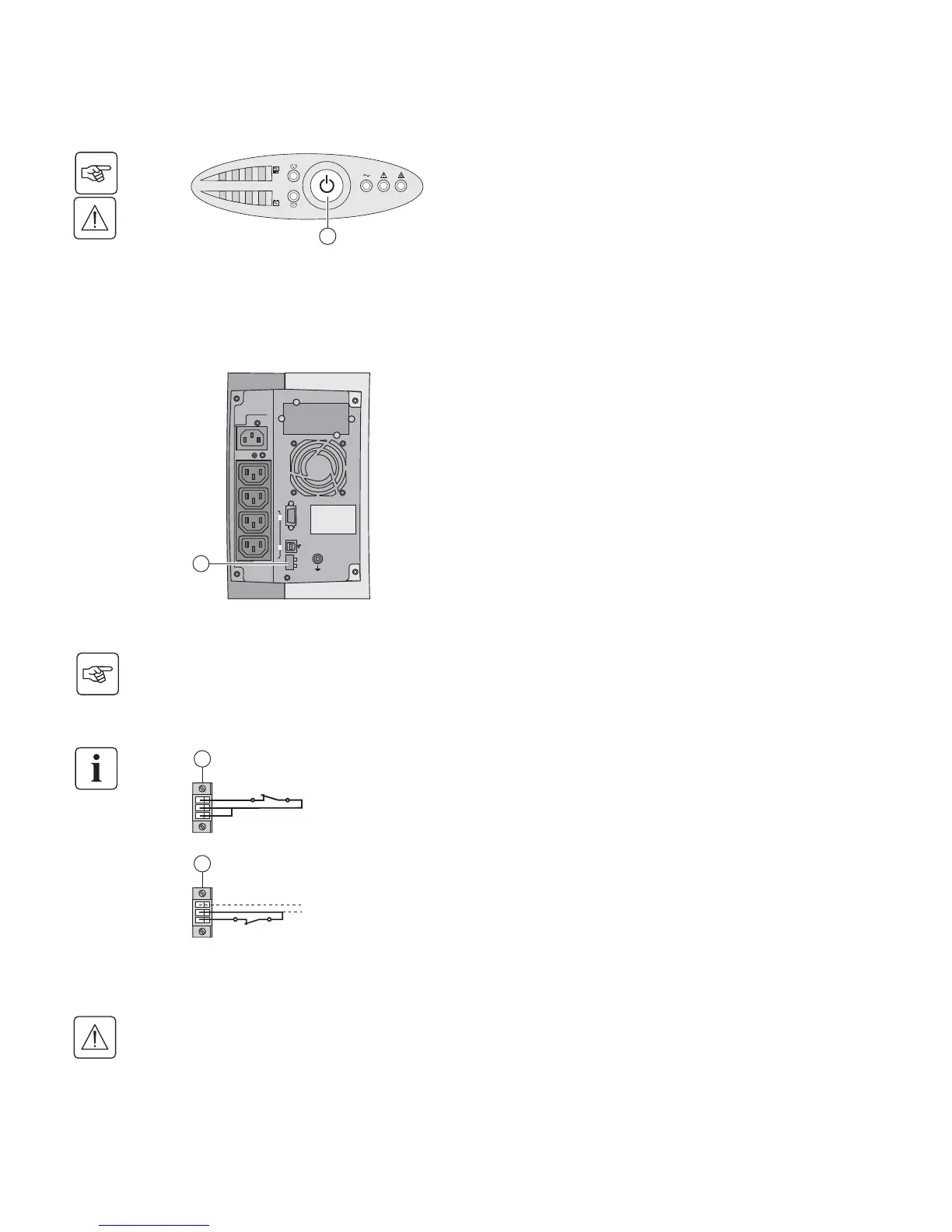

3.4 Arrêt de l'ASI
3.5 Utilisation des fonctions de commande à distance de l’ASI
Raccordement et test des commandes à distance
Presser le bouton (10) plus de 2 secondes.
Les équipements connectés à l’ASI ne sont plus alimentés.
Evolution dispose au choix de deux dispositifs de commande à
distance.
◗ RPO : c’est une fonction d’arrêt à distance de l’ASI (Remote Power
Off) qui permet de mettre hors tension l'ensemble des équipements
connectés à l'ASI par un contact utilisateur déporté.
Le redémarrage de l’ASI nécessite une intervention manuelle.
◗ ROO : c’est une fonction de marche/arrêt à distance de l’ASI
(Remote ON/OFF) qui permet d’avoir l’action du bouton (10)
déportée.
Ces fonctions sont obtenues par l’ouverture du contact que l’on raccorde
entre les broches appropriées du connecteur (7) sur la face arrière de l’ASI
(voir figures ci-après).
1 - Vérifier que l'ASI est en position arrêt et que le réseau électrique d'alimentation est déconnecté.
2 - Oter le connecteur (7) en dévissant les vis.
3 - Raccorder un contact sec isolé, de type normalement fermé (60 V DC / 30 V AC max, 20 mA max, section de câble
de 0,75 mm
2
) entre les deux broches du connecteur (7), voir figure.
Contact ouvert : arrêt de l’ASI
Contact fermé : mise en marche de l’ASI (ASI raccordée au réseau et réseau présent)
Nota : la commande Marche/Arrêt locale par le bouton (10) reste prioritaire par rapport à
la commande à distance.
Contact ouvert : arrêt de l’ASI, le voyant (14) s’allume.
Pour revenir en fonctionnement normal, désactiver le contact externe d'arrêt à distance et
redémarrer l'ASI par le bouton (10).
4 - Embrocher le connecteur (7) à son emplacement sur la face arrière de l'ASI.
5 - Raccorder et redémarrer l'ASI selon les procédures décrites précédemment.
6 - Activer le contact externe d'arrêt à distance pour tester la fonction.
Attention : ce connecteur doit être exclusivement relié à des circuits de niveau TBTS (Très Basse Tension de
Sécurité).
