3. Betriebszustände
3.4 Abschaltung der USV
3.5 Verwendung der Fernbetätigungsfunktionen der USV
Anschluss und Test der Fernbetätigungsfunktionen
Taste (10) mehr als 2 Sekunden gedrückt halten.
Die an die USV angeschlossenen Systeme werden nicht mehr
versorgt.
Evolution arbeitet wahlweise mit zwei
Fernbetätigungsvorrichtungen.
◗ RPO: Fernabschaltung der USV (Remote Power Off), mit der alle an
die USV angeschlossenen Verbraucher durch eine dezentrale
Betätigung des Anwenders abgeschaltet werden können.
Das erneute Einschalten der USV muss manuell erfolgen.
◗ ROO: Fernbetätigtes Ein-/Ausschalten der USV (Remote ON/OFF).
Diese Funktion erlaubt eine dezentrale Betätigung der EIN/AUS-Taste
(10).
Die Nutzung dieser Funktionen erfolgt über einen Kontakt, der an zwei
entsprechende Klemmen des Steckverbinders (7) auf der USV-Rückseite

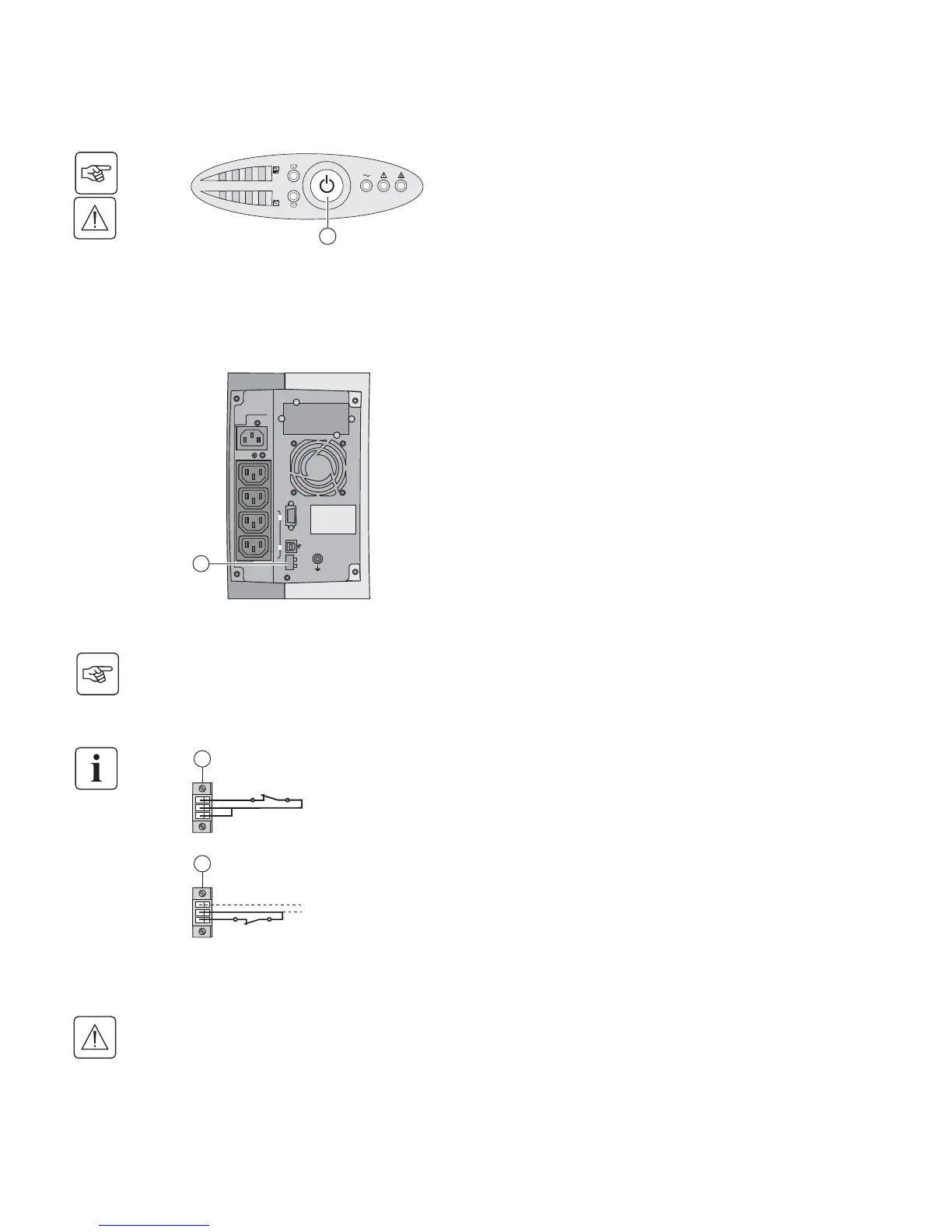

angeschlossen wird (siehe nachstehende Abbildung).
1 - Die USV muss abgeschaltet und vom Einspeisenetz getrennt sein.
2 - Schrauben des Steckverbinders (7) lösen und Steckverbinder abnehmen.
3 - Potentialfreien Schaltkontakt (Öffner, max. 60 VDC/30 VAC, max. 20mA, Leiterquerschnitt 0,75 mm
2
) an die beiden
Kontaktstifte des Steckverbinders (7) anschließen (siehe Abbildung).
Kontakt geöffnet: Abschaltung der USV.
Kontakt geschlossen: Einschalten der USV (Voraussetzung: USV ist an das Netz
angeschlossen und Netzspannung ist vorhanden).
Hinweis: Die EIN/AUS-Funktion (10) am Gerät ist gegenüber der ROO-
Fernbetätigungsfunktion vorrangig.
Kontakt geöffnet: Abschaltung der USV, LED (14) leuchtet auf.
Zur Rückkehr in den Normalbetrieb externen Fernabschaltkontakt zurücksetzen und USV
mit der EIN/AUS-Taste (10) am Gerät wieder einschalten.
4 - Steckverbinder (7) wieder in seinen Steckplatz an der USV-Rückwand einstecken.
5 - USV wie oben beschrieben erneut anschließen und einschalten.
6 - Externen Schaltkontakt betätigen, um Fernabschaltfunktion zu überprüfen.
Achtung: Der Steckverbinder darf ausschließlich an SELV-Stromkreise (Schutzkleinspannung) angeschlossen
werden.
